压力表精度等级

压力表是常见的计量器具，广泛应用于各个生产领域。压力表的选用应根据使用要求，在满足工艺技术要求的前提下，应本着节约实用的原则全面地综合考虑，做到合理地选择精度等级、量程、种类和型号。

一、压力表精度等级的确定

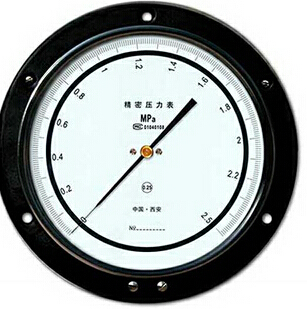

精密型压力表的精度等级分别为0.1、0.16、0.25、0.4级；一般型压力表的精度等级分别为1.0、1.6、2.5、4.0级。

选择压力表精度等级的方法 ： 应根据生产工艺、经济实用、检测方法等提出的要求，按被测压力最小值所要求的允许误差来确定精度等级。

二、 压力表量程的选择

1.测量稳定压力时，最大工作压力不应超过量程的2/3。

2.测量脉动压力时，最大工作压力不应超过量程的1/2

3.测量高压时，最大工作压力不应超过量程的3/5

4为保证测量准确度，最小工作压力应不低于量程的1/3。按以上原则，根据被测最大压力算出一个数值后，从压力表量程系列中选取稍大于该值的数值即为所选量程。

三．压力表种类的选择

测量不同介质和使用环境要选用不同种类压力表

1．一般介质，如空气、水、蒸汽、油等，可用普通压力表。

2．对于特殊介质需用专用压力表，如氨类用氨用压力表；氧气类用氧用压力表；氢气类用压力表；乙炔类用乙炔压力表等等。

3．对于一般性腐蚀介质，及有腐蚀性气体环境，可选用不锈钢型压力表。

4．对于测量粘度大，易结晶、腐蚀性大、温度较高的液体、气体或有固体浮游物的介质压力测量，选用隔膜式压力表。

5．对于脉冲性介质及机械振动场合的压力测量。选用耐震型压力表。

6．有远传要求时可选用远传型压力表，远传信号有电流型和电阻型及电压型。

7．有控制保护要求时可选用电接点压力表。

8．有防爆要求时必须选用防爆型，如防爆电接点压力表。

一般都是使用Mpa（兆帕）相当于10个大气压。但也有些进口的产品的压力表使用其它标准，例如德国就使用bar（约为0.98个大气压）。

(1)压力在一40kPa-0一十40kPa时，宜选用膜盒压力表。

(2)压力在+40kPa以上时，一般选用弹簧管压力表或波纹管压力计。

(3)压力在一100kPa一0一+2400kPa时，应选用压力真空表。

(4)压力在一100kPa一OkPa时，宜选用弹簧管真空表。

扩展资料：

使用注意

1、仪表必须垂直：安装时应使用17mm扳手旋紧，不应强扭表壳；运输时应避免碰撞；

2、仪表使用宜在周围环境温度为-25~55℃；

3、使用工作环境振动频率<25HZ，振幅不大于1mm；

4、使用中因环境温度过高，仪表指示值不回零位或出现示值超差，可将表壳上部密封橡胶塞剪开，使仪表内腔与大气相通即可；

5、仪表使用范围，应在上限的1/3～2/3之间；

6、在测量腐蚀性介质、可能结晶的介质、粘度较大的介质应加隔离装置；

7、仪表应经常进行检定（至少每三个月一次），如发现故障应及时修理；

8、仪表自出厂之日起，半年内若在正常保管使用条件下发现因制造质量不良失效或损坏时，由该公司负责修理或调换；

9、需用测量腐蚀性介质的仪表，在订货时应注明要求条件。

压力表的精度等级分为:1.0级;1.6级;2.5级;4.0级,各等级仪表的外壳公称直径应符合下表的规定。 外壳公称直径 (mm) 精确度等级 40;60 2.5;4.0 100 1.6;2.5 150;200;250 1.0;1.6 注:使用中的1.5级压力表允许误差按1.6级计算,准确度等级可不更改。 在参比工作条件下,压力表精度等级检验应包括以下四个项目: 1、示值误差 在测量范围内,示值误差应不大于表二所规定的允许误差. 2、回程误差 在测量范围内,回程误差应不大于表二所规定的允许误差的绝对值. 3、轻敲位移 轻敲表壳后,指针示值变动量应不大于表二所规定的允许误差绝对值的1/2. 4、指针偏转平稳性 在测量范围内,指针偏转应平稳,无跳动和卡住现象. 压力表精度等级含义是什么？ 压力表的精度等级，是以允许误差占压力表量程的百分率来表示的，一般分为0.5、1、1.5、2、2.5、3、4七个等级（锅炉上不用3级和4级），数值越小，其精度越高。例如，表盘量程0～2．5 MPa精度2．5级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上2．5MPa×2．5％=±0．062 5 MPa；当压力表指示压力为0．8MPa时，实际气压在0．737 5～0．862 5MPa之间。 由此可见，压力表实际误差的大小，不但与精度有关，而且还与压力表的量程大小有关。 量程相同时，精度越高（即数字越小），压力表的允许误差越小。 精度相同时，量程越大，压力表的误差越大。 二．压力表是常见的计量器具，广泛应用于各个生产领域。压力表的选用应根据使用要求，在满足工艺技术要求的前提下，应本着节约实用的原则全面地综合考虑，做到合理地选择精度等级、量程、种类和型号。 1、压力表精度等级的确定 精密型压力表的精度等级分别为0.1、0.16、0.25、0.4级；一般型压力表的精度等级分别为1.0、1.6、2.5、4.0级。 选择压力表精度等级的方法 ： 应根据生产工艺、经济实用、检测方法等提出的要求，按被测压力最小值所要求的允许误差来确定精度等级。 2、 压力表量程的选择 1）. 测量稳定压力时，最大工作压力不应超过量程的2/3。 2）. 测量脉动压力时，最大工作压力不应超过量程的1/2 3）. 测量高压时，最大工作压力不应超过量程的3/5 4）．为保证测量准确度，最小工作压力应不低于量程的1/3。 按以上原则，根据被测最大压力算出一个数值后，从压力表量程系列中选取稍大于该值 。www.lyibiao.com  www.369yb.com
