压力表内部有一个电位器，电位器的滑动端与压力表的指针相连。压力变化时，电位器滑动端的位置也随之改变。
远传压力表与变频器的接线：远传压力表的三个端子分别接变频器的+10V(电源)，GND(公共地)，X1(多功能端子)。
需要设定变频器的参数：
1、运行指令来源=外部端子。
2、频率指令通道=PID。
3、P值，I值，D值。
4、频率上限。
5、频率下限。
6、目标压力。
结构原理
1、本电阻远传压力表由一个弹簧管压力表和一个滑线电阻式发送器等所组成.电阻远传压力表机械部分
2、的作用与一般弹簧管压力表相同。由于电阻发送器系统设置在齿轮传动机构上，因此,当齿轮传动机构中
3、的扇形齿轮轴产生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于 电刷在电阻器上滑行，
4、使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一 相应的读数值。同时，一次
5、仪表也指示出相应的压力值。
6、远传压力表有数字远传压力表，电接点远传压力表，电阻远传压力表，差动远传压力表，耐震电阻远传压力表等。
1、环境温度：-40～60℃。
2、工作压力：
（1）静 负 荷：用至测量上限值的3/4。
（2）交变负荷：用至测量上限值的2/3。
（3）短时压力：用至测量上限值。
（4）相对温度：<85%。
液体和机械压力表已广泛应用于各种行业。这些装置按比例放大和缩小以适应各自行业的各种压力值。然而，这些类型的仪表具有其局限性，因为难以将电引线连接到液体或机械仪表上。这使我们在知识方面存在差距，例如测量如何在办公室或工厂的其他地方传输，以及我们如何记录和存储来自液体设备的信息？
当发明者想出如何测量未知的电阻时，答案就出现了

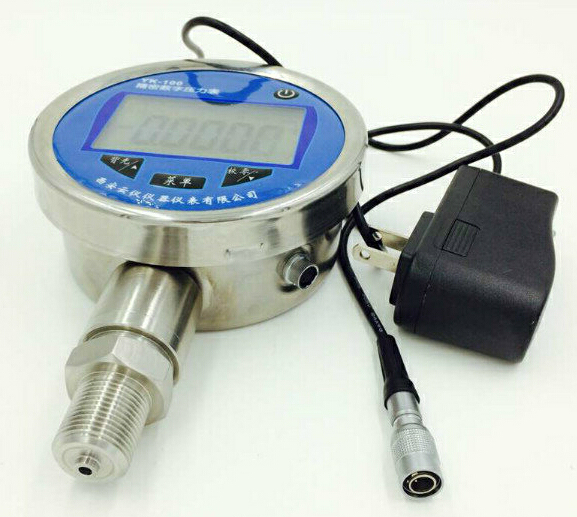

远传型数字压力表概述：
远传数字压力表在精密数字压力表基础上增加信号输出功能，即兼顾了无外电的显示问题，又很好的解决了远传问题，目前我厂生产的远传数字压力表分为电流输出型远传压力表和RS485信号输出远传数字压力表。
远传数字压力表应用领域
压力变送器应用场合；
高精度压力控制;
工业压力监测；
PLC工控装置；
自动化生产线；
远传数字压力表产品特点
两线制（4~20）mA，减少用户布线成本；
电流输出16位高分辨率；
用户自定义电流和压力对应关系；
高速压力采样，最高可达到每秒10次，而且采样周期用户可调；
宽范围温度补偿，测量更准确；
严格的老化工艺，长期稳定可靠；
超大液晶屏幕，大字体更直观；

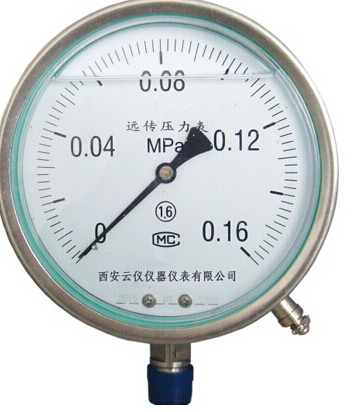

YTZ-150电阻远传压力表适用于测量对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。因为在仪表内部设置滑线电阻式发送器，故可把被测值以电量传至远离测量点的二次仪表上，以实现集中检测和远距离控制。此外，电阻远传压力表并能就地指示压力，以便于现场工艺检查。
结构原理：
电阻远传压力表由一个弹簧管压力表和一个滑线电阻式发送器等的组成。
仪表机械部分的作用原理与一般弹簧管压力表相同。由于电阻发送器系统设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂(电刷)也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。同时，一次仪表也指示相应的压力值。
电阻远传压力表主要技术参数：
精确度等级：1.6级
发送器起始电阻值：3～20Ω
发送器满度电阻值：340～400Ω
发送器接线端外加电压不大于6V
电阻远传压力表使用环境条件：-40～60℃，相对湿度不大于85%，且振动和被测（控）介质的急剧脉动应对仪表正常工作无明显影响。
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃
