压力表的安装方式

因为专业 所以卓越 | [在线咨询]
压力表的安装方式
SMC压力表的正确使用和安装方法:
1、安装前应核对仪表的型号、规格、精度等级是否符合仪表使用要求。检查仪表的接头螺纹和安装的阴螺纹是否一致。
2、压力表应垂直安装,倾斜度一般不大于30°,并力求与测量点保持同一水平,以免带来指示误差。
3、安装后,在无压力的情况下,观测指针是否在零位或紧靠盘止钉,否则不宜使用。
4、测量蒸汽压力时,压力表下端应装有环形管,使用中有水来传递蒸汽压力,以免高温蒸汽冲入弹簧管内,影响仪表精度,或不慎使焊锡熔化,造成仪表测漏,发生事故或烫伤人。
5、使用时应缓慢打开阀门,使压力慢慢升到工作位置。
若突然打开阀门,如压力失控,超过测量上限,会造成弹簧管被打坏、变形或造成扇齿脱牙而使仪表失去功能。
6、使用完毕后,应缓慢卸压,不要使指针猛然降至零位,这样指针回撞在盘止钉上,会将指针打弯甚至打断。
7、仪表要按规定要求进行检定或维修。
8、拆下来的仪表应存放在防尘、干燥、无腐蚀的环境中。

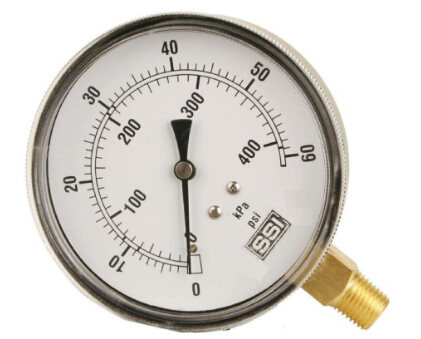

压力表

压力表作为一种以弹性元素为敏感元件的压力测量仪表, 自进行研发与应用以来, 凭借准确性高、检测方便、操作简单的技术优势, 在工业领域中的应用十分广泛。由于压力表在工业领域中主要用于重要环节检测, 使得压力表一旦发生计量检定不准确的问题, 难免会对工业领域生产的稳定性与安全性产生较大影响。在压力表的进一步应用与推广下, 压力表计量检定的准确性受到了广泛关注, 如何对压力表进行正确的计量检定及其校准, 是压力表发展过程中十分突出的问题。
1 压力表的选择和使用
压力表采用弹线元素作为敏感元件进行感应, 其能够对高于环境压力的仪器进行测量并指示, 以使得测量人员通过压力变的显示情况, 了解到测量仪器的压力值。根据压力表的用途分类, 可以将压力表分为普通压力表、氨压力表、氧气压力表、耐震压力表、电接点压力表、数字紧密压力表及双针压力表等类型, 进行压力变实际应用时, 需要根据测量仪器需求进行压力表类型的选择。一般情况下, 压力表最高量程刻度为容器最大工作压力的1.5-3.0倍, 但为了保障压力表压力检测的准确率与安全性, 实际测量时需要将倍数控制在2倍左右, 且压力表直径不能超过100毫米的范围。
2 压力表的安装设置
对压力表进行安装操作时, 需要对安装环境进行全面的分析, 以根据实际安装环境, 进行压力表的合理安装, 确保压力表处于稳定安全的环境中。根据压力表的安装规范操作, 在安装时需要注意以下方面:
压力表需要安装在易于观察的位置:在选择压力表的安装位置时, 需要尽量选择易于观察的位置进行安装, 以使得压力表可以进行全面观察与污垢处理。为了提升压力表的准确性, 需要将压力表安装在非阳光直射与气温较高的位置, 避免压力表因外界因素出现辐射热、冻结与振动的情况。
压力表表身需要处于垂直方向:进行压力表表身安装操作时, 需要将压力表表身控制在垂直方向, 以便于工作人员读取压力表的显示值。若压力表需要安装在较高的位置, 可以通过向前倾斜的方式, 进行垂直方式的调整, 但倾斜角度不能超过30度。
在压力表前面安装缓冲管:对压力表进行安装工作完毕后, 需要在压力表前面安装一个缓冲管, 避免压力表受到外界气体的影响。缓冲管作为压力表的保障设施, 能够对弹簧管内的气体进行缓解, 且缓冲管具有一定的凝结水收集作用, 可以防止压力表出现气体过多的情况。
安装三通旋塞或型阀:在压力表缓冲管的弯曲部位, 需要在合适的中间位置上, 进行三通旋塞或型阀的安装, 使得三通旋塞或型阀能够对压力表工作进行安全保障。
3 压力表的计量检定操作步骤
压力表在进行安装前, 需要经过国家相关计量单位的检验, 并在检验合格后会出示相关的检验合格证明。保障压力表的合格性与准确性, 可根据使用频繁程度确定, 一般不超过6个月进行一次压力表的计量检定, 且其检定操作步骤需要符合以下操作:
按照规范进行计量检定操作:检定人员可以通过弹性元件式一般压力表、压力真空表和真空表JJG52-2013的章程规范, 进行压力表计量检定工作的开展。根据被检压力表的量程, 检定人员需要选取量程相应的校验仪器, 并同时根据规定的检验操作, 对标准表的标签进行有效期检查, 使得压力表的检验工作符合检定要求。
根据压力表类型进行校验仪器安装:进行压力表计量检测时, 需要将标准表与被检压力表安装在校验仪器上。若被检压力表属于氧气类的禁油压力表, 需要将被检压力表安装在与油水分离器进行连接操作的禁油接头上, 并在安装操作后进行校验器的调整, 使得各个部位能够处于良好的检定状态。
观察检定房间的温度与湿度:保证压力表计量检定的精准性, 需要在压力表计量检定前, 进行检定房间温度与湿度的测量, 以查看房间温度与湿度是否符合规定操作的限值范围。
检查压力表是否符合操作要求:进行压力表的计量检定过程中, 应当检测压力表外形与内部零件, 是否符合计量检定的操作要求, 并在检测完毕后, 进行相应检测结果的记录。
合理开展压力表的显示值检定:对于压力表显示值的计量检定, 要按照数字标记的分度线, 进行升压与降压方式的检定, 且在检定时需要遵循稳定缓慢的操作要求, 使得标准表在指应到相应位置时, 能够进行准确的被检表示值记录。
采用规范方式进行计量检定:压力表的示值应按5/1分度值进行检定, 检定过程中, 标准表按照对线读数的方式进行检定, 被检表按照估计读数的方式进行检定。对于检定过程产生的误差, 需要根据规范进行误差进行, 并在误差检定操作后进行相关记录。
4 压力表计量检定故障的解
压力表指针出现无法转动的情况, 主要是因为压力表的旋塞没有打开, 或者是旋塞与压力表阻塞造成指针卡住。对于压力升高指针无法转动的计量检定故障, 需要在第一个计量检定的位置, 进行指针的重复安装, 以对压力表的计量检定值进行相关校正。
4.2 压力表指针工作时发生抖动
压力表的游丝出现损坏情况后, 压力表在计量检定过程中, 会出现指针持续抖动的情况, 且压力表中心轴连接处出现弯曲现象后, 也会引起相应的职责抖动情况。在压力表指针发生抖动情况后, 需要对压力表进行相关检查, 对于损坏的部位需要及时进行解决, 避免压力表出现再次抖动的情况。
4.3 压力表指针无压力时无法归零
引起压力表指针在无压力时出现无法无法归零的情况, 原因有较多方面, 其多发原因为指针与中心周连接处松动、弹簧弯管失去弹性、指针卡住及存水弯管堵住等, 这些类型的故障一旦出现, 则会引起压力表出现无法归零的检定故障。对于此种类型的故障, 需要对破坏部位进行维修, 若指针出现损坏情况, 则需要进行指针的更换, 使得指针能够在无压力时, 进行归零的计量检定操作。

压力表
压力表不可以倒置安装。压力表不能倾斜、倒置 安装。因为压力表是垂直标定的,横过来时压力表弹簧克服指针的重量与垂直时不一样,会产生读数误差。仪表必须垂直:安装时应使用17mm扳手旋紧,不应强扭表壳;运输时应避免碰撞。如果在水平管道上安装压力表,那么就是垂直与管道安装。如果在立直管道上安装压力表,那么就平行与管道安装(加压力表弯)。
压力表使用中的注意事项
⑴仪表必须垂直:安装时应使用17mm扳手旋紧,不应强扭表壳;运输时应避免碰撞。
⑵仪表使用宜在周围环境温度为-25~55℃。
⑶使用工作环境振动频率<25HZ,振幅不大于1mm。
⑷使用中因环境温度过高,仪表指示值不回零位或出现示值超差,可将表壳上部密封
橡胶塞剪开,使仪表内腔与大气相通即可。
⑸仪表使用范围,应在上限的1/3~2/3之间。
⑹在测量腐蚀性介质、可能结晶的介质、粘度较大的介质应加隔离装置。
⑺仪表应经常进行检定(至少每三个月一次),如发现故障应及时修理。
⑻仪表自出厂之日起,半年内若在正常保管使用条件下发现因制造质量不良失效或损坏时,由该公司负责修理或调换。
⑼需用测量腐蚀性介质的仪表,在订货时应注明要求条件。
压力是物理学上的压强,即单位面积上所承受压力的大小。以大气压力为基准,用于测量小于或大于大气压力的仪表,以及用于计量流体(气体、液体)压力的仪表都叫压力表。 1、压力表的安装位置应符合安装状态的要求,表盘一般不应水平放置,安装位置的高低应便于工作人员观测。
2、压力表安装处与测压点的距离应尽量短,要保证完好的密封性,不能出现泄漏现象。
3、在安装的压力表前端应有缓冲器;为便于检验,在仪表下方应装有切断阀;当介质较脏或有脉冲压力时,可采用过滤器、缓冲器和稳压气等。
压力表任何角度都可以安装的!www.lyibiao.com   www.369yb.com
