防爆数字压力表选型

因为专业 所以卓越 | [在线咨询]
防爆数字压力表选型
不锈钢防爆数显压力表广泛用于电力、冶金、石油、化工、计量系统 行业实验室和现场进行计量、科研。可为校验压力(差压)变送器、精密压力表、普通压力表、血压计、减压阀等其它仪器仪表提供测量。
◆ 微功耗、准确度高、 高清晰度数字液晶显示 ;
◆ 体积小、易操作、便于现场校验及精密压力测量时使用;
◆ 智能校准、线性修复、两秒钟磁笔感应调零
◆ 液晶显示具有动态压力值 显示功能,直观显示压力百分比
◆ 压力单位 : mmH2O mmHg psi kPa MPa Pa mbar bar 多达十种压力单位 ( 可选 )
◆ 可显示在线压力测量动态变化曲线,峰值记录功能 ( 可选 ) ;
◆ 各种附加功能。如 RS486 接口输出、4-20mA 输出、0~5V输出、数据即时通讯输出 USB 接口 、存储功能 ( 可选 ) ;
◆ 供电电源:内置一节五号锂电池可使用5~7年;或可充电锂电池(含充电器);或交流220V供电
不锈钢防爆数显压力表工作原理
电源部分:(交流 220V 经过开关电路、变换为)所需的直流电压,再经稳压电路供给所需电路,或(24V)直流电压直接经稳压电路供给所需电路。
信号部分:被测介质压力,通过压力接口传到传感器的感压膜片,传感器将感应的电信号经放大、V/A 转换,送CPU进行处理、设置显示数字、控制开关量输出,并提供模拟量或数字量输出从而实现压力显示、控制和变送的过程。
技术指标
1、量程:- 95kPa~60MPa(各档)
2、分辨率:压力:Min 1Pa、电流:Min 1μA
3、宽屏、6位大字符、清晰直观
4.准确度:0.05%F˙S、电流:0.05%±1d
5、直流输出:24V·DC
6、环境温度:5 ~ 50℃
7、直流工作时间:≥40小时
8、显示:41/2LCD 51/2LCD
9、相对湿度:≤80%RH
10、过载能力:为量程上限的1.2 ~ 1.5倍
11、外壳直径:110mm
12、重量:1kg
13、电源:外置充电器220VAC 50Hz 3VA
14、安装接头:M20X1.5

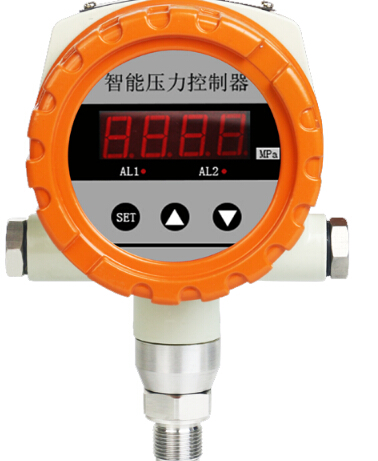

压力表

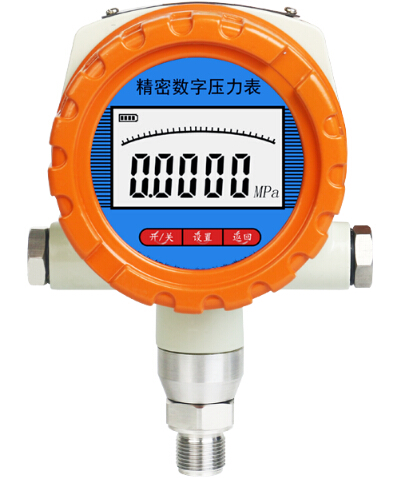

YK-1防爆数字压力表采用进口传感器,性能优越,具有精度高、抗腐蚀、抗冲击、抗震动、高稳定性等优点;信号处理电路采用最新超低功耗处理器、信号处理芯片及电源管理芯片组成,采用大容量高性能锂电池供电,无需外电源供电。采用5位数字显示和模拟百分比显示,读数直观方便,该产品精度可达到0.05级,适用于普压表、精密压力表和压力变送器的校验与检定,更能代替传统机械式指针压力表进行现场测量压力。
技术参数:
1.测量范围:-100KPa ~260MP
2.防爆等级:Ex d ⅡC T6 Gb
3.精度等级:0.2级、0.4级0.5级
4.显示方式:5位数字显示+模拟光柱指示
5.过载压力:1.5-3倍的量程,视测量范围而定
6.关闭电流:小于10微安
7.供电电源:3.6V高能锂电池,寿命5年
8.介质温度:-25℃~80℃
9.过程接口:M20×1.5(外螺纹)
特点:
1.微功耗、准确度高、 高清晰度五位数字液晶显示 ;
2.体积小、操作简单、便于现场校验压力仪表以及精密压力测量时使用;
3.智能校准、线性修复、两秒钟磁笔感应调零
4.液晶显示具有动态压力值 显示功能,直观显示压力百分比
5.压力单位:mmH2O mmHg psi kPa MPa Pa mbar bar 多达十种压力单位 ( 可选 )

压力表
数字压力表作为标准表和现场表,在工业行业中使用广泛。由于其为电池供电,精度高,深受广大用户喜爱。作为计量仪器,数字压力表的一致性及稳定性在现场使用中尤为重要。数字压力表一般都是电池供电,与外界接触的只有传感器。而传感器属于绝缘器件,只要传感器绝缘程度足够好,数字压力表在使用时则没有更多的途径可以干扰到数字压力表。但如果外部可以配接适配器则不同,适配器可能引入包括浪涌,电磁干扰,工频干扰等等。这样在适配器接入这部分电路就需要进行各种干扰测试,主要是浪涌,EFT,静电等。做好这几个步骤,并测试各项抗干扰指标能符合国标要求,则数字压力表的抗干扰能力将会增强很多,现场使用也会更加稳定。
数字压力表由高精度测量芯片、电池电路及高精度压力传感器等部件构成。可用来进行压力实时测量及校验普通压力表、指针压力表、压力传感器、压力表等。
数字压力表一般都使用电池供电。那么电池如何选择呢?
电池一般有两种选择,一种是一次性锂电池,一种是干电池。一次性锂电池体积小,方便装配,但用户购买困难,很不方便。而干电池是属于消费品,各种超市、小店都可以购买,而且用户对其有认识,所以很方便用户。从用户角度考虑,一般在数字压力表设计时,尽量考虑使用干电池。
数字压力表(两台以上定做) 型号: M-DPM 库号:M109470
主要特点:
耐震、防爆,全天候使用;一节电池可连续使用2-3年;峰值保持、故障自诊;智能线性整定校准;RS-485数字通讯
主要技术参数
测压范围:-0.001MPa~0.3MPa
准确度:±0.4、0.5、1.0%FS
采样时间:1-5秒
显示:4位LCD
介质温度:-40℃~85℃
环境条件:
温度-10~50℃、-35℃~55℃(工业级)
湿度95%RH
过载能力:250%FS
工作电源:3.6V /2Ah 锂电池一节
耐振特性:≤25Hz/1mm
被测介质:气体和液体(氯气)
防腐
防爆等级:EXibIIBT6
重量:0.5kg          www.lyibiao.com   www.369yb.com
