精密压力表标准器

因为专业 所以卓越 | [在线咨询]
精密压力表标准器
标准活塞式压力计
型号:YS-60T
精度:0.05级 0.02级
量程:0600MPa
重量:10KG
使用环境条件:-4070℃,相对于不大于90%
标准活塞式压力计性能特点
完全符合JJG59-2007《活塞式压力计》、JJG99-2006《砝码》国家计量检定规程,运用我厂50年核心技术推出的活塞式压力计。
标准活塞式压力计活塞和活塞筒采用高强度,高硬度和低温度线胀系数的合金钢、碳化钨等材料制成,温度膨胀系数小、变形量小,因而保证活塞有效面积周期变化率较小从而保证活塞压力计有极高的灵敏度
标准活塞式压力计活塞和活塞筒经精工研磨,其圆度误差和间隙极小,工作介质采用低黏度的癸二酸脂,因而极大的提高活塞转动延续时间,也就相应减小活塞下降速度,提高活塞鉴别力。
出于检定工作的需要,使活塞有效面积相对较小,因此砝码总质量相对较轻,节省劳动强度。
;采用托盘直接加载,避免了附加垂直力,降低了砝码重心,相应减小砝码侧向附加误差。
使活塞转动更平稳。
活塞工作位置采用位移传感器监测,具有灵敏、醒目、准确的优点。
砝码已经进行压力形变系数和当地重力加速度的修正。
送检时只需送检活塞测量系统,体积小、重量轻。
标准活塞式压力计保养维护
1. 应经常保持压力计清洁,压力计不放在湿度过大的环境中,以免锈蚀。
2. 快速接头和活塞缸下端O形圈较易损坏,若发现泄漏应予以更换。
3. 油杯中液面应经常高于油杯过滤器罩子上端面,若一时疏忽,空气将进入预压泵中,造成预压泵失效。这时应拧松预压泵进油接头,使空气随液体流出而流出,当液体呈连续流出时,即可拧紧接头,恢复预压泵功能。
压力表
不锈钢压力表全部采用不锈钢材料制造,主要零件采用OCr18Ni12Mo2Ti材料,也可根据客户需要选用蒙乃尔或钛材。适用于有腐蚀性气体环境,可检测腐蚀性较强介质的压力及温度较高的介质的压力,广泛应用于石油、化工、冶金等工业压力测量。
具体技术参数:
1.安装方式:径向直接安装;径向带前边安装;径向带后边安装;轴向安装;轴向带前边安装;轴向带后边安装;卡箍式安装。
2.测量范围:( Mpa) -0.1~0;0~160系列;
测量范围选用原则:在测量稳定压力时,zui大工作压力不应超过满量程的2/3;测量脉动压力时,zui大工作压力不应超过满量程的1/2;测量高压时,zui大工作压力不应超过测量上限值的3/5。一般被测压力的zui小值应不低于仪表测量上限值的1/3。
3。精确度%:1.0;1.6;2.5;
精确度等级选用原则:选用压力表zui大绝对值误差应小于生产工艺允许的zui大绝值误差;一般来说,所选用的仪表精确度等级越高,则测量结果越精确、可靠。但不能认为选用的仪表精度越高越好.因为越精密的仪表一般价格越贵,操作和维护越费事。因此,在满足工艺要求的前提下,应尽可能选用精度较低、价廉耐用的仪表。
4.连接螺纹:M141.5;M20*1.5;G1/4;G1/2;1/4NPT;1/2NPT等
5.使用工作温度:-40℃~70℃;
6.型号规格:Y-40/50/60/75/100/Y150/200;
7.主要接液材质:316L;
公司可为用户提供zui佳的产品选型方案,享受zui实惠的产品价格。同时可根据用户需要,设计、制造特殊用途的压力表产品,产品三包期一年。
公司以生产开发各类测压仪表、压力变送器、温度计为主,所生产的雪浪牌系列仪表,在计量、石油化工、电力、矿业、食品、水处理、液压机械等工业领域取得广泛应用,深受广大用户好评。我们敢于对用户承诺:不断地为用户提供高性能的产品和高效的服务,急用户之所急,使您无后顾之忧!
压力表

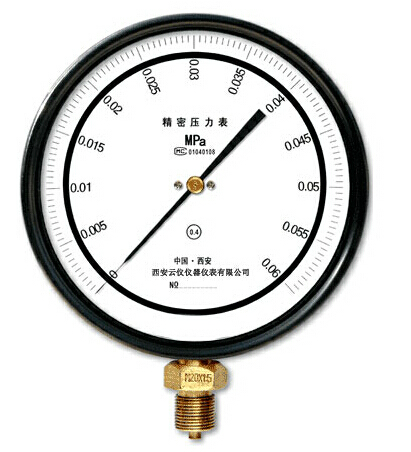

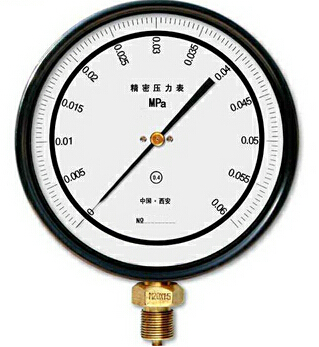

GB/T 1227-2002《精密压力表》解读[1]产品分类与技术要求
中华人民共和国标准 GB/T 1227-2002《精密压力表》中规定了精密压力表型式的产品分类: 精密压力表按其测量类别分为压力表和真空表,所谓测量类别是指精密压力表测量范围所属的量域是正压或是负压。另外还有一种跨量域的精密压力真空表已在工业流程中广为应用,GB/T 1227-2002《精密压力表》暂未将其列入测量分类之中。精密压力表按其安装方式分为直接安装式和嵌装式。所谓安装方式是指精密压力表自身所具有的安装结构型式。直接安装式是应用较多的一种典型安装结构型式,其接口螺纹既要起到管路的连接作用又要起到对仪表的支撑作用。嵌装式也称盘装式,是一种带有安装环的精密压力表。也就是我们常说的轴向前带边精密压力表和径向前带边精密压力表。此类仪表的安装环是仪表的支撑部件,其接口螺纹只起着管路连接作用。还有一种安装结构型式─凸装式,也就是我们常说的后带边精密压力表,也有称其为墙装式,这种凸装式精密压力表的应用也较普遍,GB/T 1227-2002《精密压力表》也暂未将其列入安装方式之中。
中华人民共和国标准 GB/T 1227-2002《精密压力表》中明确规定了精密压力表的精确度等级产品分类。所谓精密压力表的精确度等级,也就是常说的精度等级。精密压力表的精确度等级分为:0.1级;0.16级;0.25级;0.4级。精确度等级是精密压力表的主要技术指标之一,它表示了精密压力表的测量精度。
中华人民共和国标准 GB/T 1227-2002《精密压力表》中规定了精密压力表基本参数的产品分类。
基本参数 1.精密压力表外壳公称直径(mm)系列:Φ150、Φ200、Φ250、Φ300、Φ400。
基本参数2.精密压力表测量范围的上限(MPa)应符合规定的系列:1×10n、1.6×10n、2.5×10n、4×10n、6×10n。
※其中 n 的取值可以是正整数、负整数或零。
基本参数 3.精密压力表度盘标尺的标度、标度的划分及标尺的小分格值应符合 JB/T 5528 中的相关规定。
※ GB/T 1227-2002《精密压力表》从应用实际出发,放宽了外壳公称直径较小 的0.25级、4×10n系列精密压力表的标尺分格数要求,注明了:允许0.25级、外壳公称直径较小的 4×10n 系列精密压力表,使用200分格的标度。 www.lyibiao.com  www.369yb.com
