插入式差压密度资料常见问题和选型
插入式差压密度资料常见问题和选型

差压密度计的原理:
已知单位高度液体产生的压力和密度有关,压力越高,密度越大
原理公式:p=ρgh
P:差压值 ρ:密度值  h:高度值(垂直高度) g:当地重力加速度
可反算出密度ρ
密度计是根据以上公式计算出密度,适用情况都可以通过公式去解释。
差压密度计的几种形式:

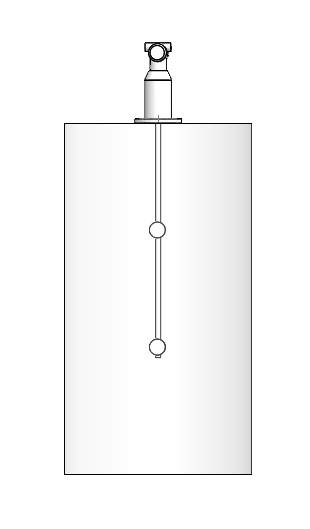

插入式差压密度计:



主要安装在罐体顶部,罐体或管道直径不能小于80毫米
必须垂直安装,若未垂直安装需要根据正铉定律修正高度误差

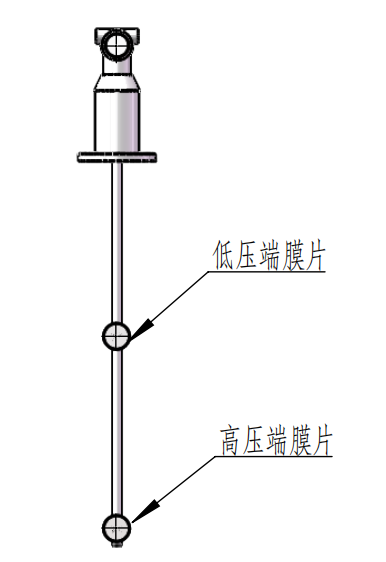

低压端膜片必须浸入液体中

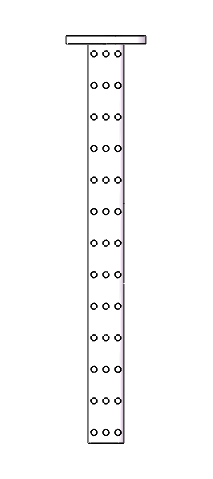

若管道内有搅拌,需安装隔离管(图三)隔离管减少上下膜片的受力不均匀

常见问题:
密度计有波动:是否有搅拌情况存在,处于湍流区上下膜片受力不均导致的密度波动。
解决办法:增大密度计阻尼时间,对峰值信号进行滤波操作,或安装隔离管
密度计显示值偏大或偏小
解决办法:检查是否垂直安装,未垂直安装时需要考虑高度补偿。

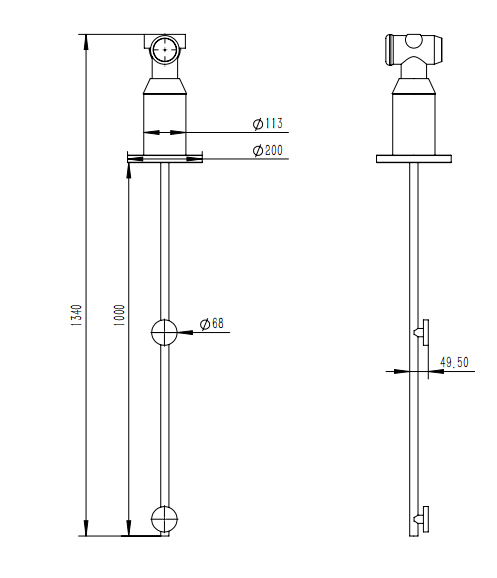

插入式差压密度计尺寸图:



注:为了安装方便最小安装法兰为DN80

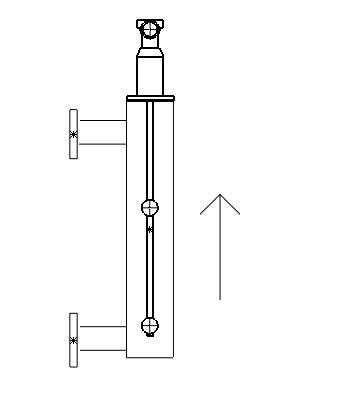

插入式密度计现场典型安装方式:

插入式差压密度计选型参数:
项目 参数 备注
  法兰大小: 最小法兰为DN80
插入深度 最短距离为800最长为2000
膜片间距 默认膜片间距为总长减300
最短膜片距离为500

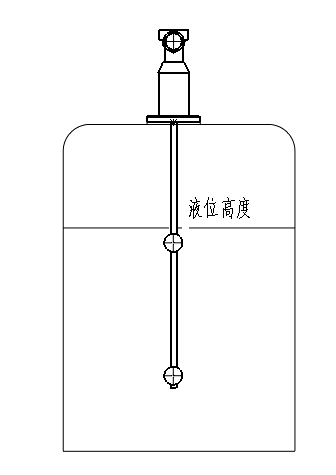

上膜片的高度是罐体液位的下限,上膜片必循全部浸入液体中,选型时注意上下膜片的间距,在可以大间距的场合,间距越大精度和稳定性越好
膜片材质 默认为316L可选择喷四氟 对于腐蚀性介质的选择
连接杆材质 默认为304
输出 默认输出为4-20毫安 叠加HART协议
量程 密度测量范围一般为0-2  g/cm3


特殊场合需要定期吹扫装置,更多复杂工况可联系我们销售工程书了解
