音叉密度计的标准范围

因为专业 所以卓越 | [在线咨询]
音叉密度计的标准范围
目前用于重介洗煤的在线密度计有以下几种:
1、放射性同位素密度计,优点是测量精度高,维护少。但因有放射性物质,对周围环境会造成放射性污染,对人员造成放射性辐射伤害;因此设备及人员必须满足卫生局放射源使用监管要求。同时当取样管内壁结垢后会影响测量精度。
2、科里奥利式密度计,运用流体质量流量对振动管振荡的调制作用来测量流量和密度,测量精度高。但流速慢时会引起管路堵塞,反复拆卸清洗易损坏传感器;流速快时,会加快磨损,导致质量流量计损坏、报废。
3、振动式音叉密度计,当液体流经叉体时,振动发生改变,引起谐振频率变化,通过电子处理单元计算出准确的密度值。音叉式密度计测量易结垢介质时,由于没有在线清洗功能,介质附在音叉上容易造成测量不准确。
4、差压式密度计,采用多参数密度传感器,自动温度补偿,安装方便,维护少。
LONN差压式在线密度计有以下优势:
1.可采用旁路安装方式以降低流速,保证测量的精度;
2.测量管和膜片座之间的形状是喇叭口,避免流体直接冲
密度计
音叉式在线密度计的技术参数
测量范围:0.5 – 2.5 g /cc (500 – 2500 kg/m3)
标定范围:0.5 – 2.5 g /cc (500 – 2500 kg/m3)
测量精度:± 0.002 g /cc (± 2 kg/m3)
重复性:± 0.0002 g /cc (± 0.2 kg/m3)
操作温度范围:-50℃ ~ +200℃
最大工作压力:207 bar (3000 psi)
流体粘度范围:0 – 20000 cP
温度系数:小于0.1 kg/m3/℃ (校正后)
压力影响:可忽略不计
内置温度传感器:PT100
接液材质:316L不锈钢 哈氏合金
叉体涂层:标准型,PTFE 或电解抛光
供电电源:24VDC,≥50 mA
模拟信号输出:4 -20 mA,0-1000Hz,RS485 Modbus RTU
输出精度(20℃):读数的± 0.1%或± 0.05% FS
输出重复性(-40 ~ +85℃):± 0.05% FS
过程连接:ANSI 150 ~ 1500 RF,DIN 50 PN16 , DIN 50 PN40, IDF 和 RJT 卫生型
防护等级:IP65
外壳:铝合金
密度计

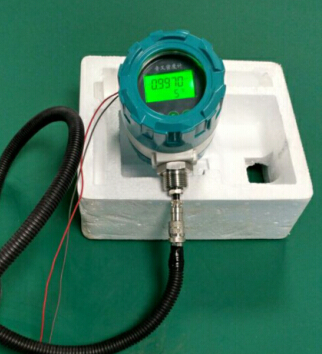

WS3051-X-YC系列音叉密度计传感器是根据元器件振动原理而设计,此振动元件类似于两齿的音叉,叉体因位于齿根的一个压电晶体而产生振动,振动的频率通过另一个压电晶体检测出来,通过移相和放大电路,叉体被稳定在固有谐振频率上。当介质流经叉体时,因介质质量的改变,引起谐振频率的变化。
WS3051-X-YC系列音叉密度计已广泛用于工业现场,它不怕挂料,不怕冲击,灵敏度高。它运用音叉的“共振”原理,在压电元件的驱动下产生振动,只有探杆周围被物料包围时振动幅度才急剧减少,从而产生开关动作。
介质的密度与振动频率符合下列数学公式:
D=K0+K1T+K2T2
公式中:D=被测介质的密度
T=叉体的固有频率
T2=被测介质流经叉体时的频率
K0、K1、K2=常数
按此公式,通过电子处理单元即可计算出准确的介质密度值。
技术特点:
WS3051-X-YC系列音叉振动式密度计,配有基于微处理器的电子转换装置,集信号处理、计算和诊断功能于一身。除了具有令人信服的测量精度和可靠性,它可与PC通过RS485接口直接通讯,在专业用户软件环境下,用户可直接对其进行在线节点配置、故障诊断和数据记录。在测量密度和温度的同时,也可计算出基本密度、°API、白利糖度以及浓度百分比、质量百分比、体积百分比、比重等参数。
WS3051-X-YC系列音叉密度计可以直接安装于储罐和管线上,其测量的流体粘度可高达20000cP,这是其优于其它同类产品的一个显著特征,而且它还具有极高的性能价格比。
产品特点:
1.适应性强:被测物料不同的电参数、气泡,振动,密度对测量均不产生影响。
2.免于维护:由于音叉限位开关的检测过程由电子电路完成,无活动部件,所以一经安装投运便不需要维护。
3.不需调校:由于音叉限位开关的检测不受被测介质电参数及密度的影响,所以无论测量何种液体都不需现场调校
技术参数:
测量范围:0.000– 3.000 g /cm3 (0000 – 3000 kg/m3)(用户可随意选用测量范围)
标定范围:0.000 – 3.000 g/cm3(0000 –3000 kg/m3) (根据用户选用测量范围来标定)
测量精度:± 0.005g/cm3、± 0.001 g/cm3 (用户自行选择适用精度)
重复性:± 0.0002 g/cm3 (± 0.2 kg/m3)
操作温度范围:-50℃~ +200℃(不同介质温度可选,分为低温、常温、高温型)
最大工作压力:207 bar (3000psi)
流体粘度范围:0 – 20000cP
温度系数:小于0.1 kg/m3/℃(校正后)
压力影响:可忽略不计
内置温度传感器:PT100
接液材质:哈氏合金
叉体涂层:标准型,PTFE或电解抛光
供电电源:24VDC,≥50 mA
智能信号输出:4 -20 mA,0-1000Hz,RS485 Modbus RTU
输出精度(20℃):读数的± 0.1%或± 0.05% FS
输出重复性(-40 ~ +85℃):± 0.05% FS
过程连接:螺纹型、法兰型、卫生型(尺寸可根据现场或用户自行要求定制)
防护等级:IP65
外壳:铝合金
防爆型:  EXdⅡCT4\5\6
应用行业:
WS3051-X-YC系列音叉密度计典型行业包括:石油化工行业,酿酒业,食品行业,制药行业和矿物加工(如粘土,碳酸盐、硅酸盐等),具体应用于以上行业中的多产品管道和罐体中的界面检测,搅拌混合物的密度检测,反应釜终点监测,离析器界面检测。
产品优缺点:
优点:安装简单,即插即用,免维护。可以测量含有固体或气泡的混合介质密度。
缺点:该密度计用于测量易结晶、结垢介质时效果不理想;此物料可选用我司另外一款静压式智能在线密度计:WS3051-X-YC系列。www.lyibiao.com   www.369yb.com
