管道音叉密度计的安装原则

因为专业 所以卓越 | [在线咨询]

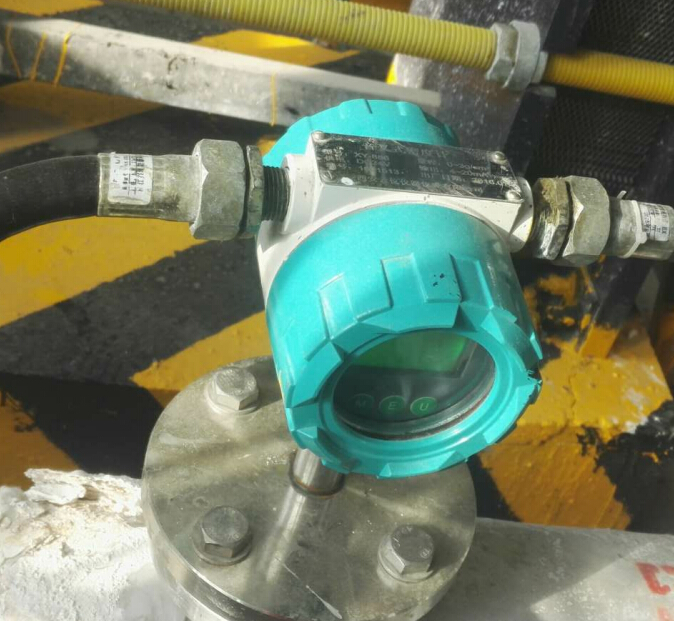

管道音叉密度计的安装原则
XY系列密度计,用于选煤厂重介悬浮液、水煤浆浆密度在线测量。直接显示和输出密度值,用户无需再计算。同时经过大量的实践,总结出三种比较好的安装方式,可以稳定测量悬浮液密度值。
一、塔或罐体侧壁双法兰安装:
这种侧装双法兰密度计不会造成气泡或介质颗粒的沉积和堵塞,只要取压口避开搅拌器搅拌时产生的漩涡面,就可以达到稳定测量。当存在线性误差时,可以免费提供软件进行修正。

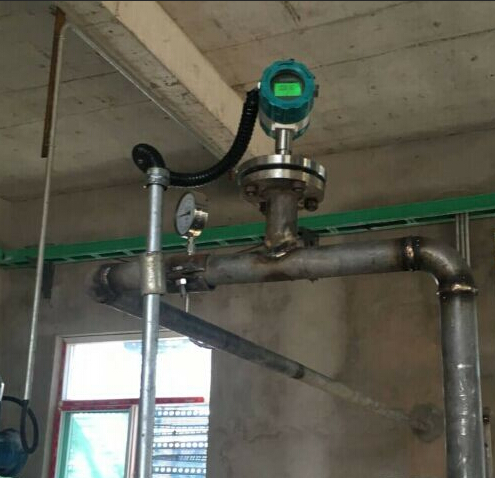

二、管道旁通或主管法兰安装
这种管道安装方式,如果浆液流速过快,会造成大的测量误差和测量的不稳定、甚至无法测量,所以,需要控制好流速,才能稳定测量。
控制流速,首先考虑旁通安装,这样便于选择小管径的密度计,节约经费。当密度计只能安装于主管道时,我们会根据实际流量大小计算流速后选择合适的密度计管径,将流速降到最佳值,流体流经密度计时会经历扩管、缩管的过程,这其中要避免产生涡流现象。密度计测量室与膜片之间有足够宽的距离,喇叭状狐形焊接,这种结构的好处除了介质流经测量室时不会直接冲刷膜片保证产品的寿命外,也能防止颗粒介质或气泡聚集所带来的测量误差。
另外,管道式密度计都加装有在线清洗口,当停机时,不用拆下管道就可以在线清洗膜片,这样大大减少了维护人员的维护时间。同样当密度计存在线性误差时也可以用软件进行修正。
三、介质桶或浮选机顶装
同样是差压式密度计,由于存在质量和结构方面的差别,有的厂家的产品并不好用。如果膜片焊接技术不好,当测量中存在过压或负压时会造成感压膜片失去弹性作用导致测量终止。充油技术也很重要。充的硅油量要适量,如果油少了,测量值会慢慢漂移偏低,充得太多,温度变化时可能引起膜片膨胀变形等后果。

密度计

在线密度计是一种在线测量液体密度设备,可直接用于工业生产过程。产品根据阿基米德原理,采用现代化技术采集信号,并对仪表进行了温度补偿;在总结各种液体在线密度测量经验并对工业现场做了大量研究,本着简单实用的原则生产制造。
在线密度计使用安装事项:
1、首先在线密度计的安装方式应根据需方实际安装位置及设备尺寸定制。
2、在线密度计的测量原理是建立在静压基础上的双法兰差压法。由于所测液体有时并不是静止的,它在不断地循环和搅动。因此用静压原理测试密度的装置就必须克服这些影响。在不适合直接测量的地方要增加附助测试罐,让密度计工作在流速和波动很小的地方,以保证密度计读数的稳定。
3、对于流动液体或震动较大的液体测试时要加装附助测量罐,目的是使测量读数稳定。现场操作员在调节测量罐内液体流速时要兼顾动态与读数稳定性两种要求。
4、现场安装密度计时必须要保证两只压力中继器在同一垂直面上,否则会产生测量误差。

密度: 指定温度下单位体积物质的质量,单位为g/mL或kg/m3。相对密度: 指定温度下某物质的密度和参考温度下水密度的比值
方法:把少量液体样品注入到振动试样管中,试样管质量的变化引起振动频率的变化,结合标定数据计算样品的密度
原理:装有U型振动试样管并具有电子激发、振动频率计数及显示功能。测定过程中,能测定试样的温度且具有控制样品温度的能力,同时达到标准所要求的精度
一、安装环境的选择:
1、液体密度计安装位置应避免阳光直射、震动、风、灰尘及磁场干扰。
2、理想的放置场所为20℃/68°F和湿度50%的环境中。
3、确认所用电压与液体密度计要求电压相符。
二、水平调整:利用水平调整脚座,将水平仪中的气泡调整到连云港色圆圈的中央位置,使整个机器处于水平状态。
三、测试架安装:将测量架放在测量板中间。
四、容器放置板安装:将液体放置板放置在主机上的两条凹型固定槽中。
五、将防风罩安装好,并将液体密度计放入防风罩内。
