4000-118-588

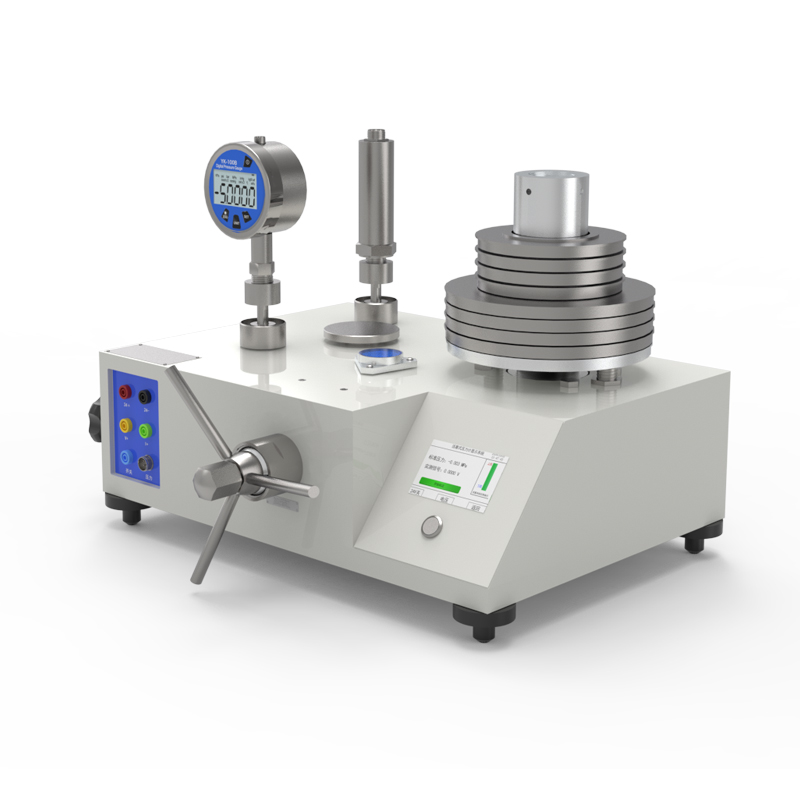

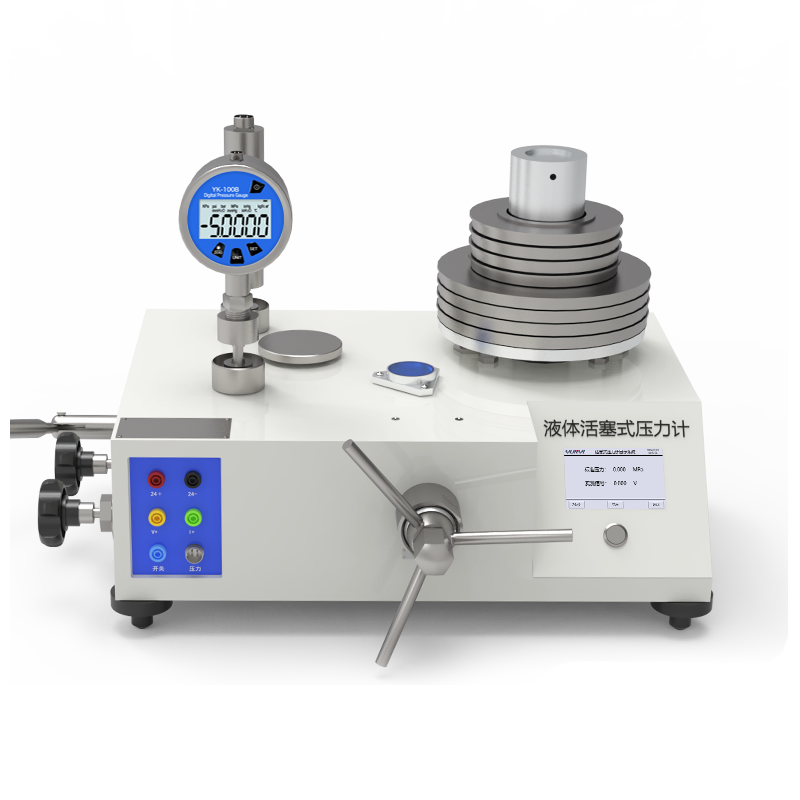

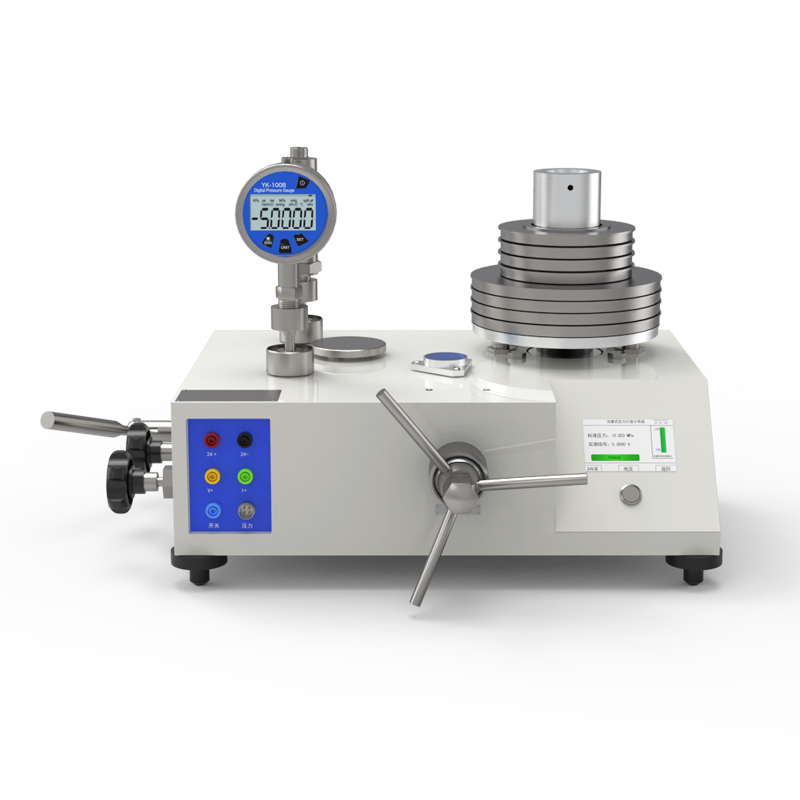

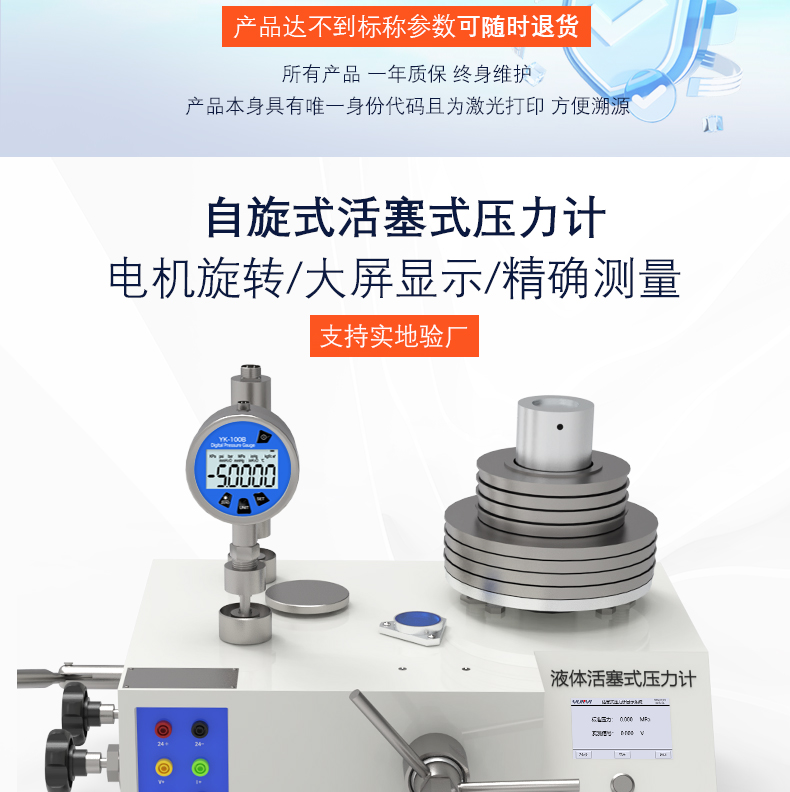

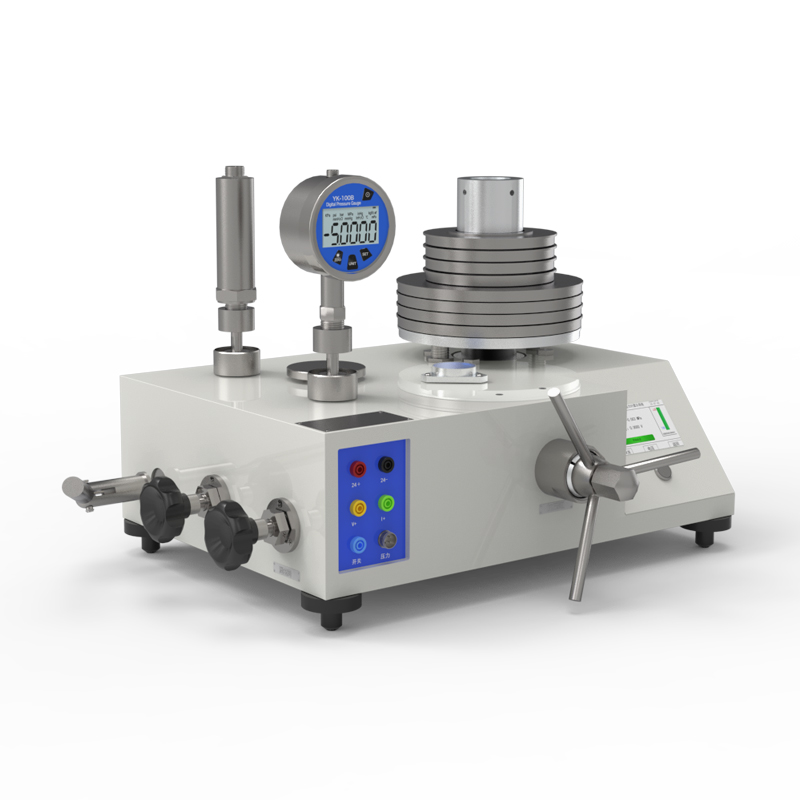

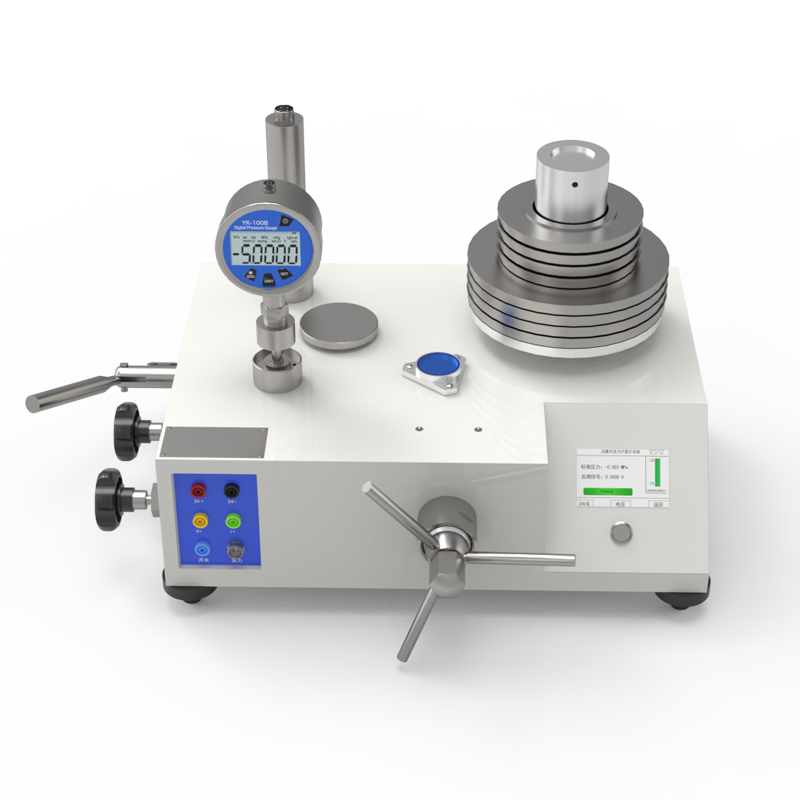

自旋式活塞压力计
活塞压力计广泛应用于计量室 、 实验室以及生产或科学实验环节作为压力基准器使用。 此外， 它还可以直接应用于高可靠性监测环节，对其他仪表进行表决监测 。在电力 、冶金、 石油 、化工 、计量系统等行业，活塞压力计都发挥着重要的作用。

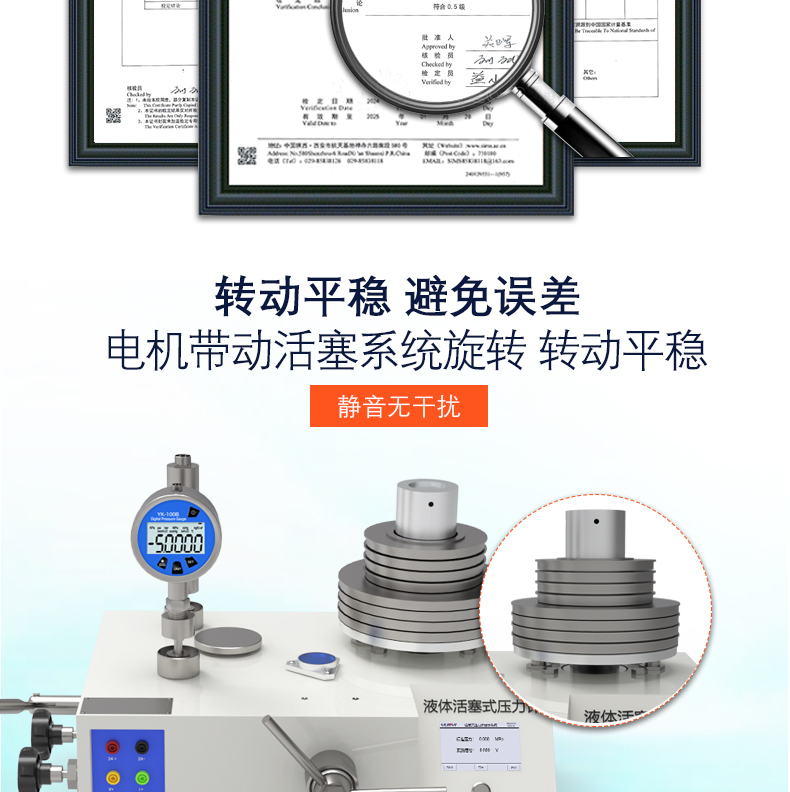

我公司最新研发的自旋式活塞式压力计通过电机带动活塞系统旋转，转动平稳，静音无 干扰，避免了因手动旋转不平稳导致的活塞杆断裂问题 。内置高精度过程信号测量功能，可 快速检定压力传感器 、压力变送器 、压力开关等测量类仪表。

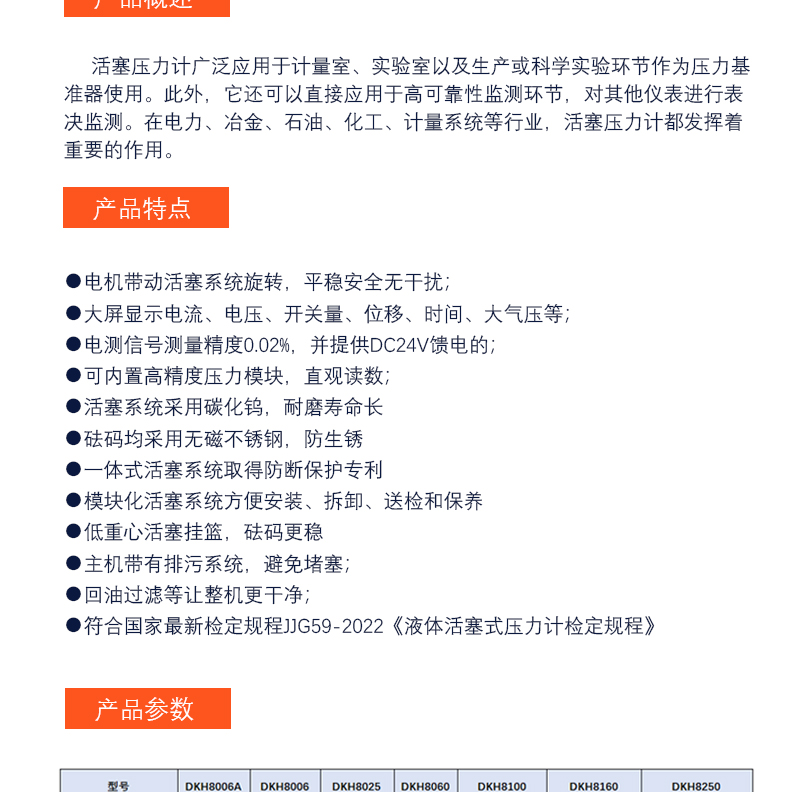

产品特点
电机带动活塞系统旋转，平稳安全无干扰；

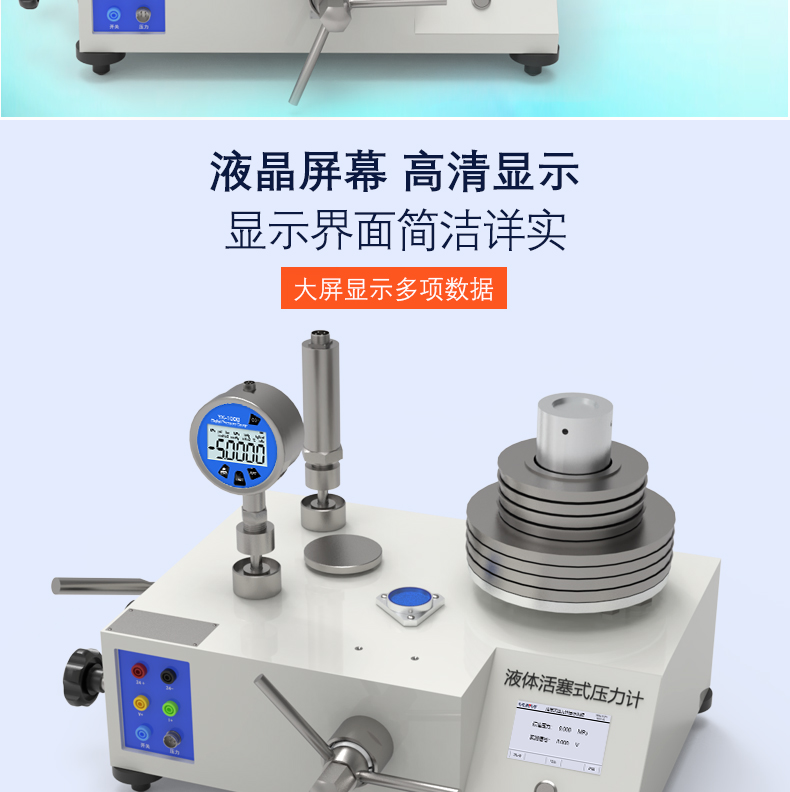

大屏显示电流 、 电压 、 开关量 、位移 、 时间 、大气压等；
电测信号测量精度 0.02%， 并提供 DC24V 馈电的；
可内置高精度压力模块， 直观读数；

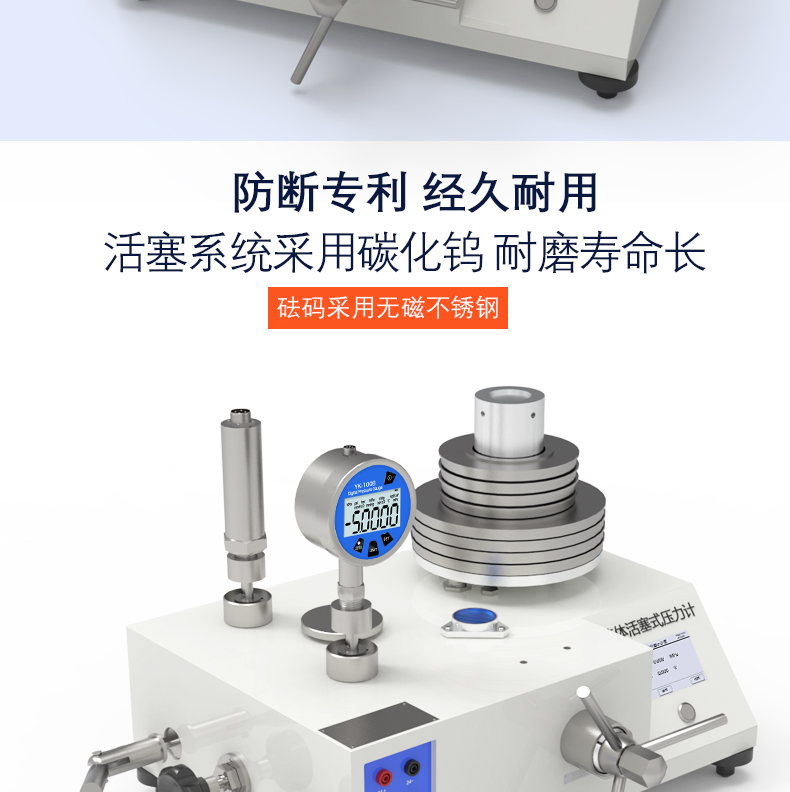

活塞系统采用碳化钨，耐磨寿命长
砝码均采用无磁不锈钢， 防生锈
一体式活塞系统取得防断保护专利
模块化活塞系统方便安装 、拆卸 、送检和保养
低重心活塞挂篮，砝码更稳
主机带有排污系统，避免堵塞； 回油过滤等让整机更干净；
符合国家最新检定规程JJG59-2022《液体活塞式压力计检定规程》

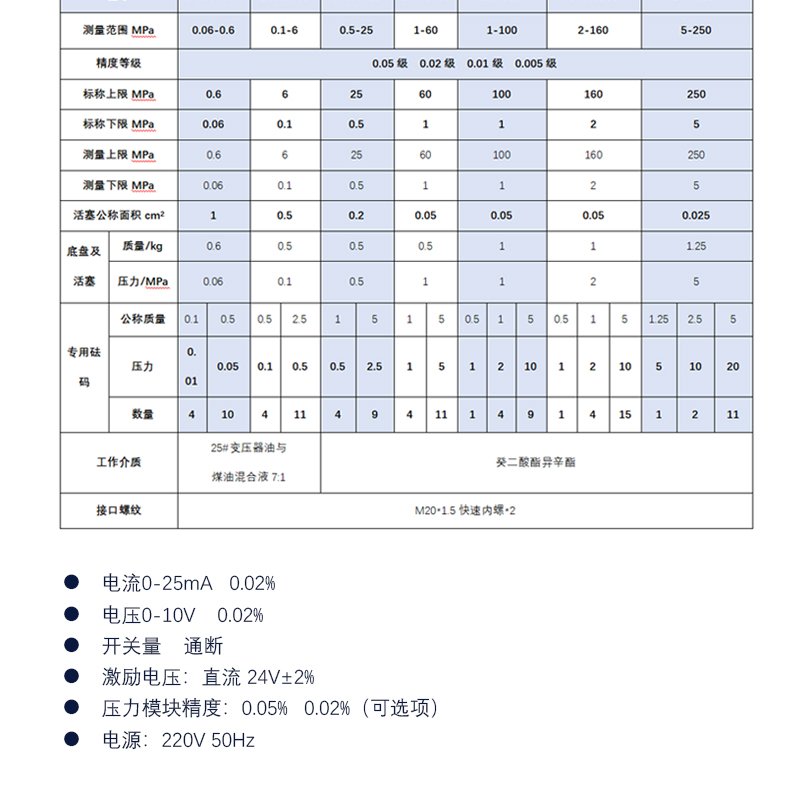

技术参数
|
型号 |
DKH8006A |
DKH8006 |
DKH8025 |
DKH8060 |
DKH8100 |
DKH8160 |
DKH8250 |
|||||||||||
|
测量范围 MPa |
0.06-0.6 |
0.1-6 |
0.5-25 |
1-60 |
1-100 |
2-160 |
5-250 |
|||||||||||
|
精度等级 |
0.05 级 0.02 级 0.01 级 0.005 级 |
|||||||||||||||||
|
标称上限 MPa |
0.6 |
6 |
25 |
60 |
100 |
160 |
250 |
|||||||||||
|
标称下限 MPa |
0.06 |
0.1 |
0.5 |
1 |
1 |
2 |
5 |
|||||||||||
|
测量上限 MPa |
0.6 |
6 |
25 |
60 |
100 |
160 |
250 |
|||||||||||
|
测量下限 MPa |
0.06 |
0.1 |
0.5 |
1 |
1 |
2 |
5 |
|||||||||||
|
活塞公称面积 cm² |
1 |
0.5 |
0.2 |
0.05 |
0.05 |
0.05 |
0.025 |
|||||||||||
|
底盘及 活塞 |
质量/kg |
0.6 |
0.5 |
0.5 |
0.5 |
1 |
1 |
1.25 |
||||||||||
|
压力/MPa |
0.06 |
0.1 |
0.5 |
1 |
1 |
2 |
5 |
|||||||||||
|
专用砝 码 |
公称质量 |
0.1 |
0.5 |
0.5 |
2.5 |
1 |
5 |
1 |
5 |
0.5 |
1 |
5 |
0.5 |
1 |
5 |
1.25 |
2.5 |
5 |
|
压力 |
0. 01 |
0.05 |
0.1 |
0.5 |
0.5 |
2.5 |
1 |
5 |
1 |
2 |
10 |
1 |
2 |
10 |
5 |
10 |
20 |
|
|
数量 |
4 |
10 |
4 |
11 |
4 |
9 |
4 |
11 |
1 |
4 |
9 |
1 |
4 |
15 |
1 |
2 |
11 |
|
|
工作介质 |
25#变压器油与 煤油混合液 7:1 |
癸二酸酯异辛酯 |
||||||||||||||||
|
接口螺纹 |
M20*1.5 快速内螺*2 |
|||||||||||||||||
电测参数：
电流 0-25mA 0.02%
电压 0-10V 0.02%
开关量 通断
激励电压 ：直流 24V±2%
压力模块精度 ：0.05% 0.02%（可选项）
电源：220V 50Hz
