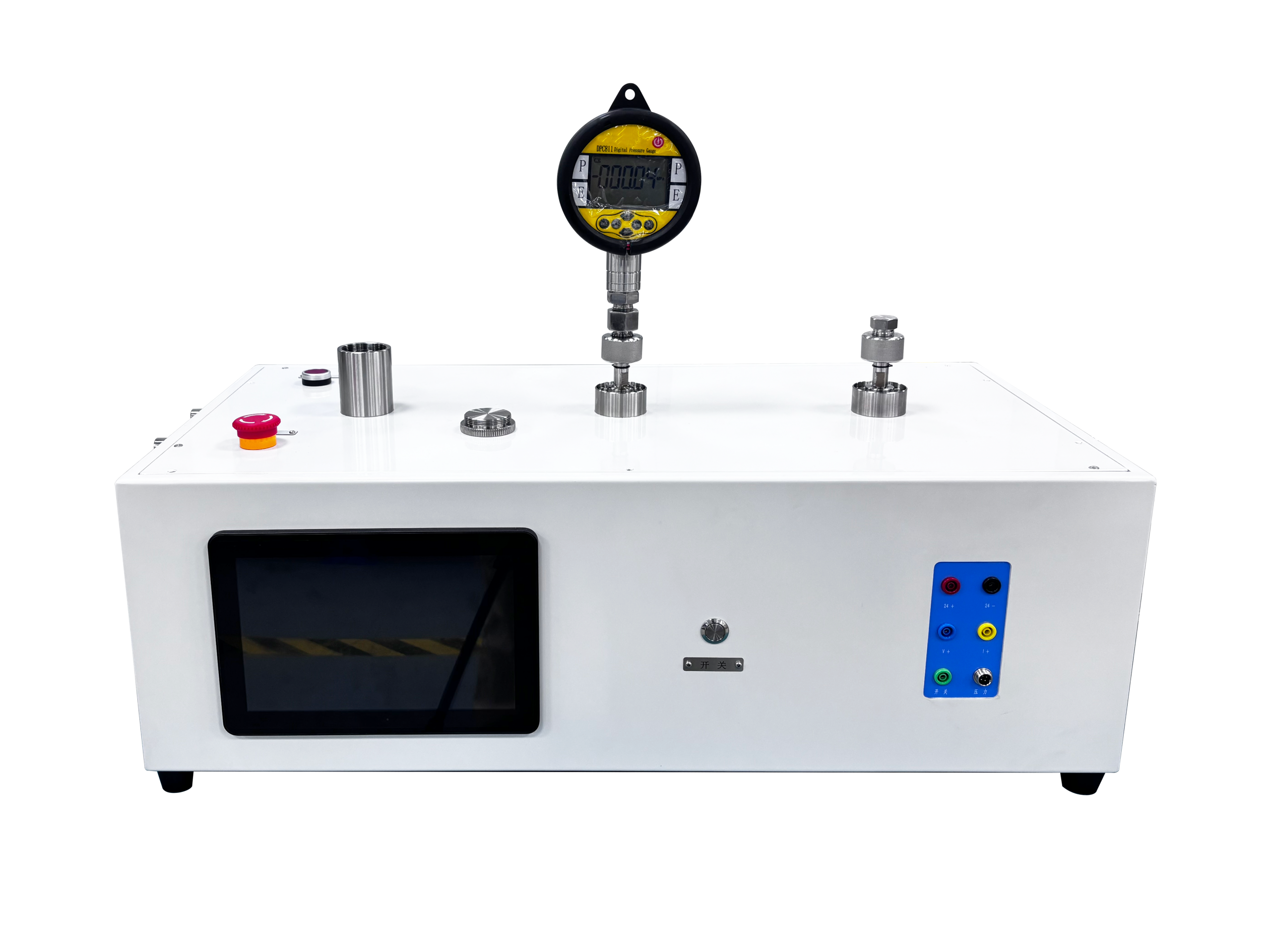

全自动活塞压力计
一、产品概述
西安云仪YUNYI7000系列全自动活塞式压力计，深度融合伺服造压控压系统与气动二进制自动加码系统，实现全自动加压与精准控压，不仅加压快速稳定，更将控压精度提升至全新高度。其全自动特性彻底革新传统校准模式，无需人工手动加码、调节压力，大幅降低人为操作误差，显著提升校准效率与一致性。
该设备核心用于校准精密压力表、压力传感器、压力变送器等压力测量仪表，通过将被校准仪表与压力计连接，在设定压力值下对比两者测量结果，精准判断被校准仪表误差，确保量值传递准确无误。作为各级计量机构建立压力计量标准的核心设备之一。
二、满足检定规程
JJG59-2022 《液体活塞式压力计检定规程》
JJG 99-2022 《砝码检定规程》

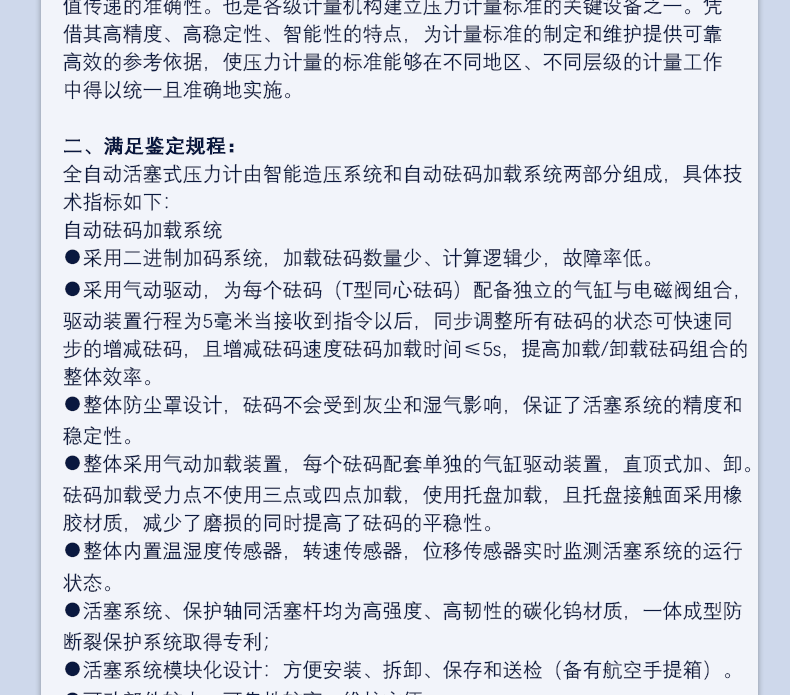

三、产品构造特点
全自动活塞式压力计由智能造压系统和自动砝码加载系统两部分组成，具体技术指标如下：

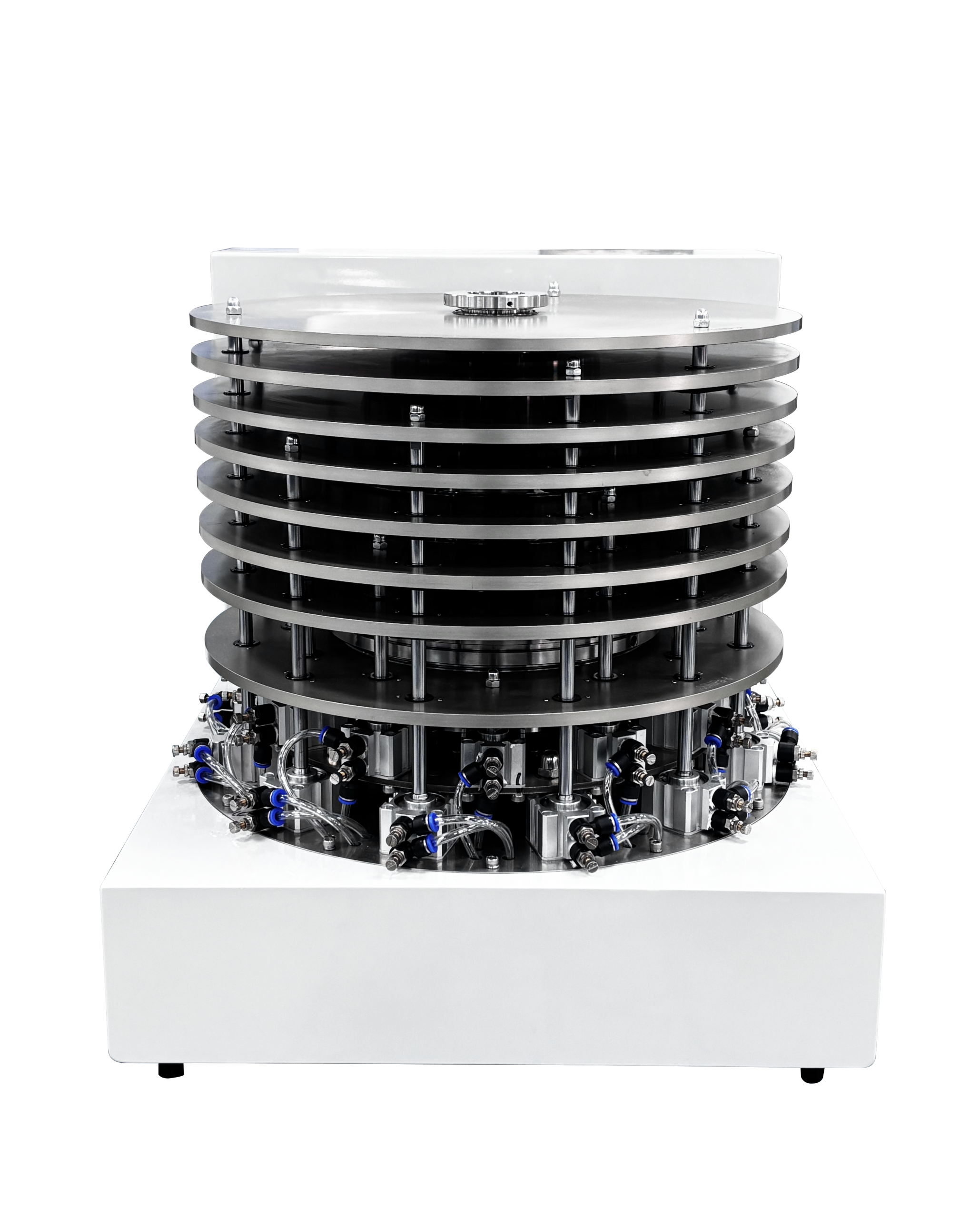

自动砝码加载系统
采用二进制加码系统，加载砝码数量少、计算逻辑少，故障率低。
采用气动驱动，为每个砝码（T型同心砝码）配备独立的气缸与电磁阀组合，驱动装置行程为5毫米当接收到指令以后，同步调整所有砝码的状态可快速同步的增减砝码，且增减砝码速度砝码加载时间≤5s，提高加载/卸载砝码组合的整体效率。
整体防尘罩设计，砝码不会受到灰尘和湿气影响，保证了活塞系统的精度和稳定性。
整体采用气动加载装置，每个砝码配套单独的气缸驱动装置，直顶式加、卸。砝码加载受力点不使用三点或四点加载，使用托盘加载，且托盘接触面采用橡胶材质，减少了磨损的同时提高了砝码的平稳性。
整体内置温湿度传感器，转速传感器，位移传感器实时监测活塞系统的运行状态。
活塞系统、保护轴同活塞杆均为高强度、高韧性的碳化钨材质，一体成型防断裂保护系统取得专利；
活塞系统模块化设计：方便安装、拆卸、保存和送检（备有航空手提箱）。
可动部件较少，可靠性较高，维护方便。

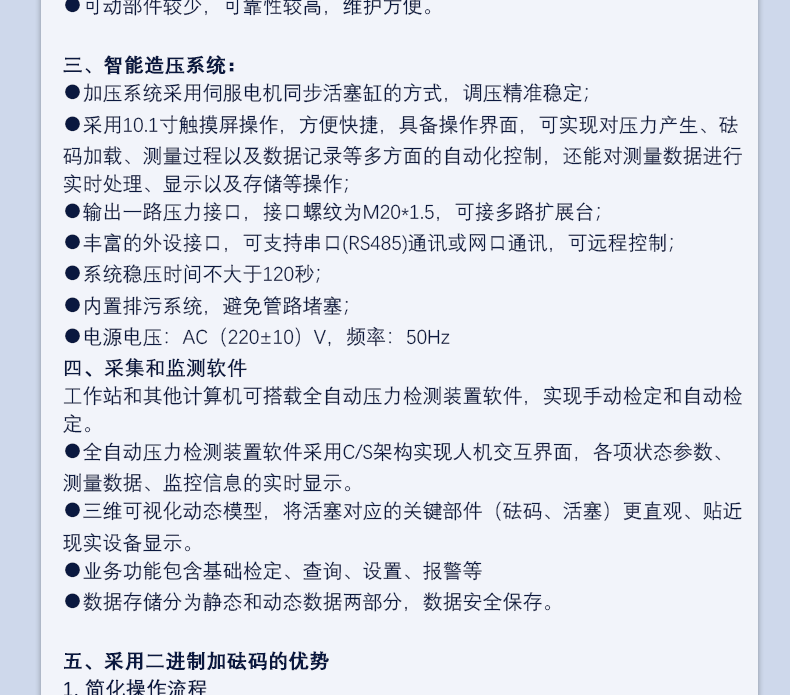

智能造压系统
加压系统采用伺服电机同步活塞缸的方式，调压精准稳定；
采用10.1寸触摸屏操作，方便快捷，具备操作界面，可实现对压力产生、砝码加载、测量过程以及数据记录等多方面的自动化控制，还能对测量数据进行实时处理、显示以及存储等操作；
输出一路压力接口，接口螺纹为M20*1.5，可接多路扩展台；
丰富的外设接口，可支持串口(RS485)通讯或网口通讯，可远程控制；
系统稳压时间不大于120秒；
内置排污系统，避免管路堵塞；
电源电压：AC（220±10）V，频率：50Hz
采集和监测软件
工作站和其他计算机可搭载全自动压力检测装置软件，实现手动检定和自动检定。
全自动压力检测装置软件采用C/S架构实现人机交互界面，各项状态参数、测量数据、监控信息的实时显示。
三维可视化动态模型，将活塞对应的关键部件（砝码、活塞）更直观、贴近现实设备显示。
业务功能包含基础检定、查询、设置、报警等
数据存储分为静态和动态数据两部分，数据安全保存。

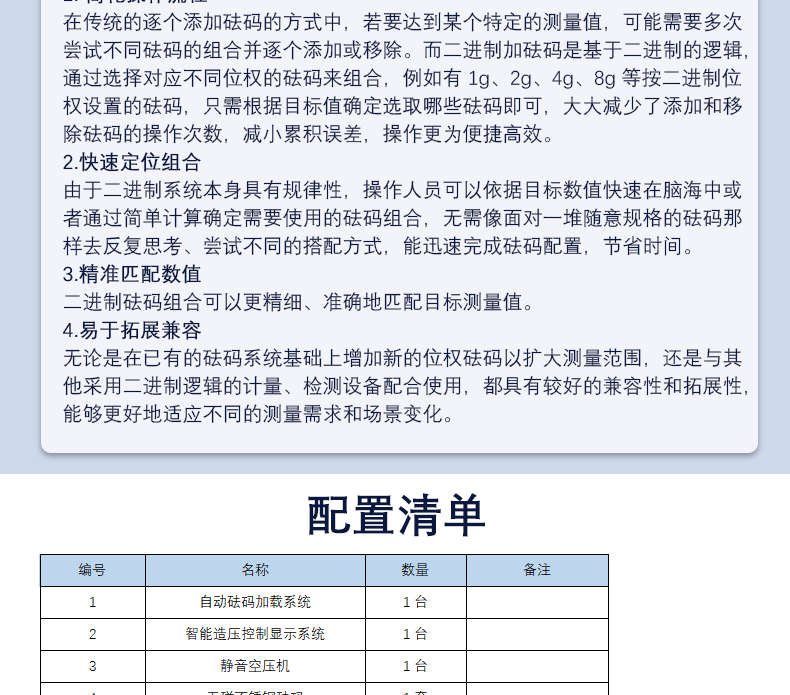

四、采用二进制加砝码的优势
1. 简化操作流程
在传统的逐个添加砝码的方式中，若要达到某个特定的测量值，可能需要多次尝试不同砝码的组合并逐个添加或移除。而二进制加砝码是基于二进制的逻辑，通过选择对应不同位权的砝码来组合，例如有 1g、2g、4g、8g 等按二进制位权设置的砝码，只需根据目标值确定选取哪些砝码即可，大大减少了添加和移除砝码的操作次数，减小累积误差，操作更为便捷高效。
2.快速定位组合
由于二进制系统本身具有规律性，操作人员可以依据目标数值快速在脑海中或者通过简单计算确定需要使用的砝码组合，无需像面对一堆随意规格的砝码那样去反复思考、尝试不同的搭配方式，能迅速完成砝码配置，节省时间。
3.精准匹配数值
二进制砝码组合可以更精细、准确地匹配目标测量值。
4.易于拓展兼容
无论是在已有的砝码系统基础上增加新的位权砝码以扩大测量范围，还是与其他采用二进制逻辑的计量、检测设备配合使用，都具有较好的兼容性和拓展性，能够更好地适应不同的测量需求和场景变化。

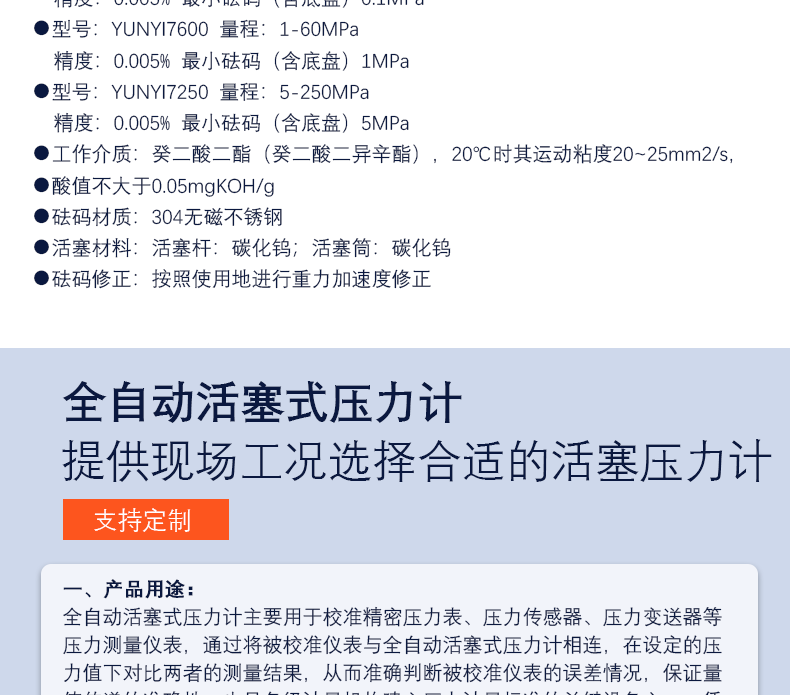

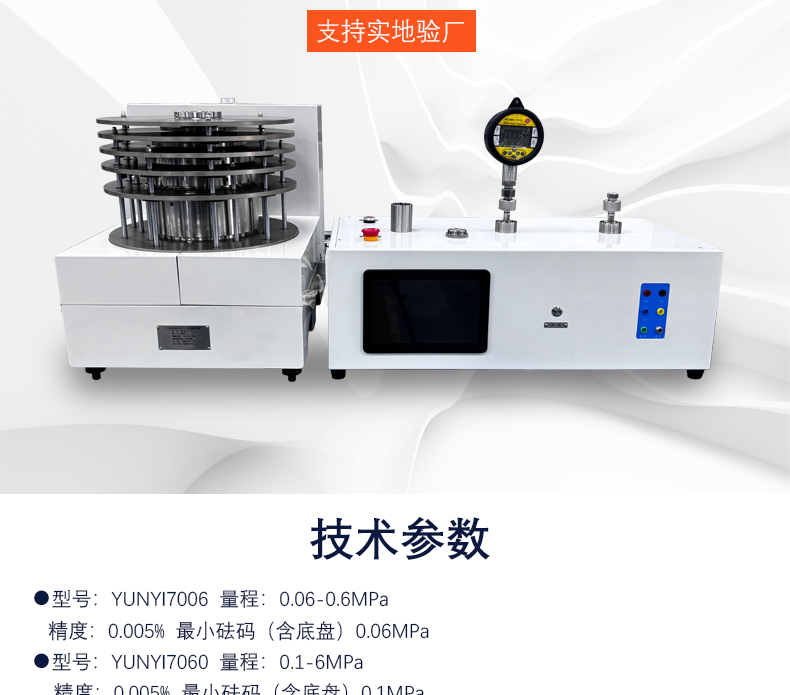

五、产品技术参数
型号：YUNYI7006 量程：0.06-0.6MPa 精度：0.005% 最小砝码（含底盘）0.06MPa
型号：YUNYI7060 量程：0.1-6MPa 精度：0.005% 最小砝码（含底盘）0.1MPa
型号：YUNYI7600 量程：1-60MPa 精度：0.005% 最小砝码（含底盘）1MPa
型号：YUNYI7250 量程：5-250MPa 精度：0.005% 最小砝码（含底盘）5MPa
工作介质：工作介质：癸二酸二酯（癸二酸二异辛酯），20℃时其运动粘度20~25mm2/s，酸值不大于0.05mgKOH/g
砝码材质：304无磁不锈钢
活塞材料：活塞杆：碳化钨；活塞筒：碳化钨
砝码修正：按照使用地进行重力加速度修正
六、全自动活塞式压力计配置清单

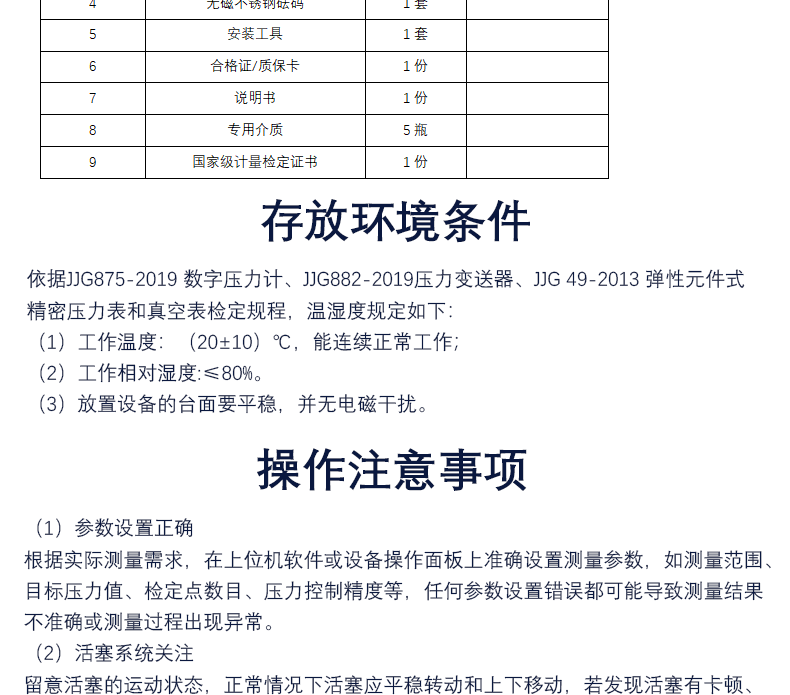

七、存放环境条件
依据JJG875-2019 数字压力计、JJG882-2019压力变送器、JJG 49-2013 弹性元件式精密压力表和真空表检定规程，温湿度规定如下：
（1）工作温度：（20±10）℃，能连续正常工作；
（2）工作相对湿度:≤80%。
（3）放置设备的台面要平稳，并无电磁干扰。
