补偿式微压计

西安云仪生产的补偿式微压计主要用于测量非腐蚀性气体的微小压力，负压力及压力差，配上调压器还可用来效准其他压力仪表。被广泛应用于各大专院校，计量单位及煤矿企业等实验室使用。造型美观，示值清晰，测量准确，刻度板上压力单位mmH2O，可以满足不同场合的需求。

4000-118-588

产品详情

一、产品概述
西安云仪生产的补偿式微压计主要用于测量非腐蚀性气体的微小压力，负压力及压力差，配上调压器还可用来效准其他压力仪表。被广泛应用于各大专院校，计量单位及煤矿企业等实验室使用。造型美观，示值清晰，测量准确，刻度板上压力单位mmH2O，可以满足不同场合的需求。

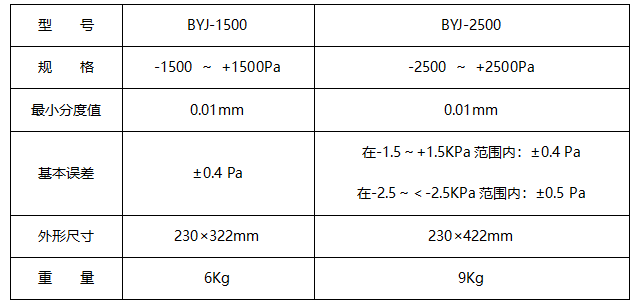

二、主要技术参数
1、测量范围、基本误差（类目划分到压力校准台）

三、结构简述
补偿微压计由微调部分、水准观测部分、反光镜部分急外壳部分组成。

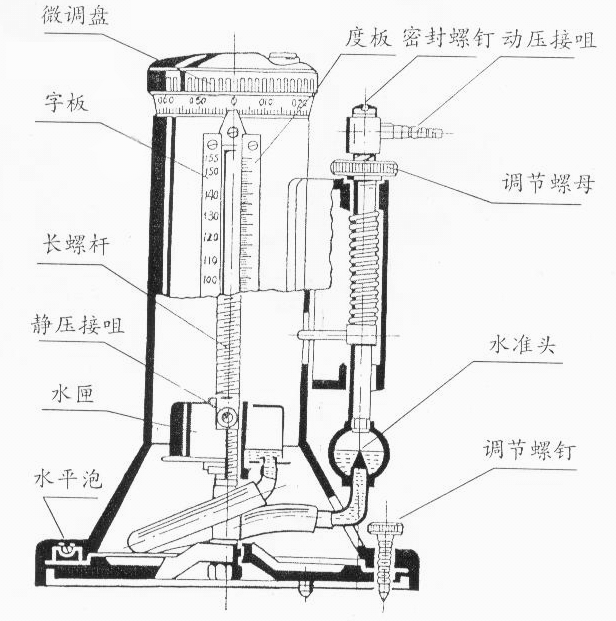

结构示意图
微调部分:由刻有200等分的微调盘固定在长螺杆上，长螺杆带动蓄水筒作上升或下降运动，在水匣静压接嘴上装有示度滑块，示度滑块沿示值标尺上下移动指出蓄水筒的位移高度。
◎ 水准观测部分:在观测筒内装有水准头，以观测由动压管受压力后观测筒内液面的变化。
反光镜部分：由一个反光镜固定在镜壳上，反光镜面反射观测量筒内的水准头与液面的接
触情况，使水准头尖与其倒影的影尖相接表示微压计读数调整“基点”。
外壳部分：由壳体及横担支持长螺杆，在壳体上装有水平泡及调节螺钉，以调节微压计的螺杆及动压管的垂直。
