4000-118-588
管道试压压力天平
一、功能简介：
在管道试压中，管道焊接完毕要进行压力测试，压力测试主要是为了测试管道的耐压能力和是否存在微泄，而压力天平的不确定度和灵敏性以及高精度是目前所有仪器无法取代的，所以压力天平是管道试压不可缺少的仪器之一。

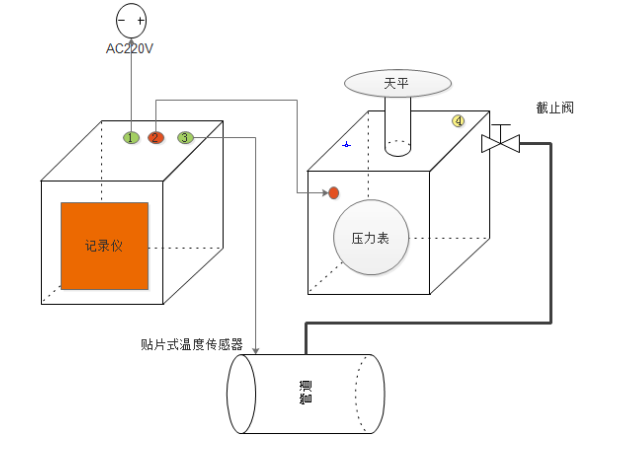

二、结构及原理
|
含义 |
指示灯 |
操作 |
备注 |
|
当砝码产生的压力大于管道压力时 |
绿灯亮 |
减少砝码 |
指示系统 |
|
当砝码产生的压力等于管道压力时 |
黄灯亮 |
无需操作 |
|
|
当砝码产生的压力小于管道压力时 |
红灯亮 |
增加砝码 |

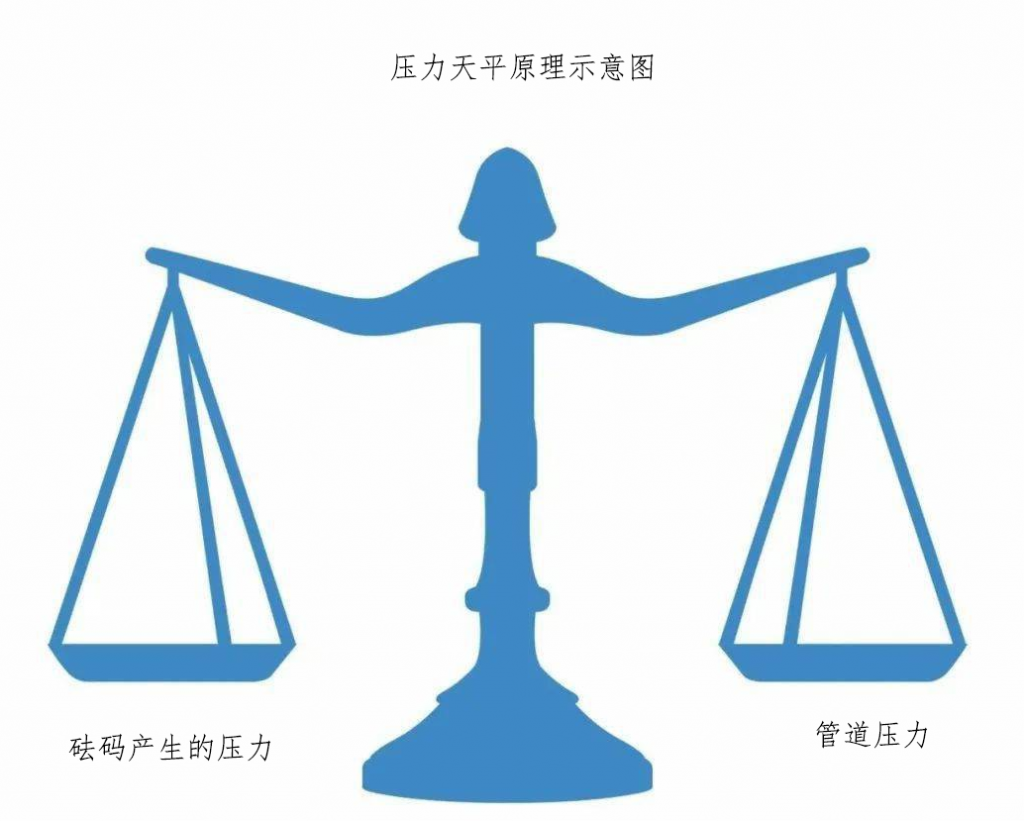

压力天平相当于液体天平，一边是砝码重力所产生的压力，一边是液体管道内的压力，当这二个压力相等时二者是平衡的（检测管道内压力具体值，砝码值之和即为管道内压力值），当管道出现微泄这个平衡就会被打断（检测管道是否存在微泄）。
为了使压力天平的平衡更加直观，我们首次引入了指示灯指示系统，当压力天平发生变化同一个指示灯就会变化为不同的颜色。

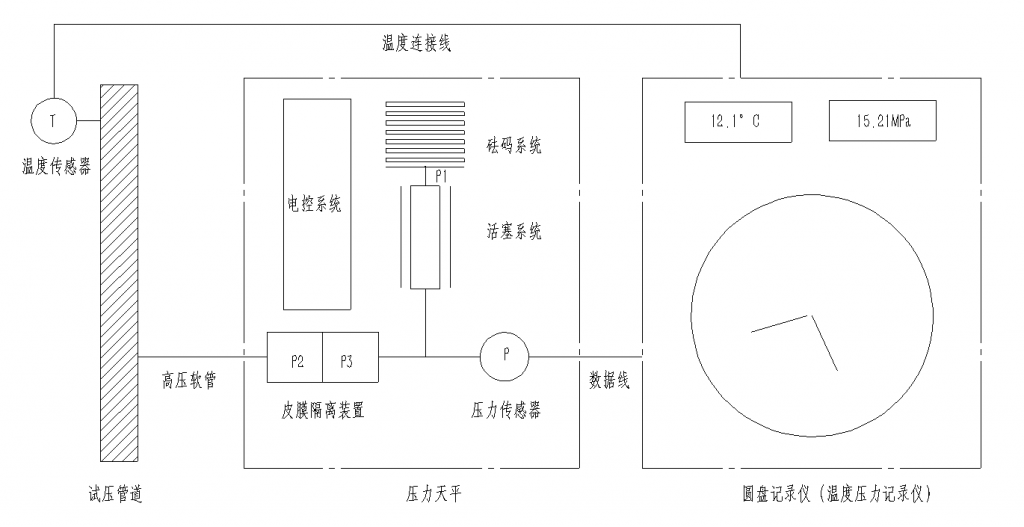

由于在天平的工作中，管道压力P2介质往往是水压，里面可能夹杂石头，沙子等，而天平属于精密仪器，天平的活塞杆和活塞缸之间不能有任何杂物，所以在这个原理上引进了液体静态压力平衡，通过压力转换巧妙的保护活塞系统。
三、技术参数
供电：AC 220V
功率：<100 瓦
压力范围：100MPa 内选择
压力精度：0.05% 0.02% 0.01% 0.005%
温度范围：-50-100 度
温度精度：0.5%
环境温度：-50-50 度 误差<1 °C（支持数字记录或物联网云）
环境湿度：0-100% 误差<2%（支持数字记录或物联网云）
触摸屏：7 寸电容触摸屏（支持数字记录或物联网云）
数据记录：3 万条（支持数字记录或物联网云）
物联云：永久保存数据
通讯方式：支持 4G 通讯 支持物联网云，支持第三方平台
四、砝码配置
|
编号 |
量程 |
精度 |
截面积 |
砝码配置 |
砝码重量 |
|
1 |
5~250bar |
0.02% (国内) 0.015% （国外） |
0.1 平方厘米 |
0.1bar 砝码 5个 0.5bar 砝码 1个 1bar砝码4个 5bar砝码 6个 10bar砝码1个 25bar砝码 8个 |
1bar砝码约为0.1KG 具体砝码重量根据当地重力计算度计算得出 砝码总重约为25KG |
|
2 |
10-600bar 5-600bar |
0.05 平方厘米 |
50bar 砝码 11个 10bar 砝码3个 1bar 砝码 9个 0.1bar 砝码 10个 |
1bar砝码约为0.05KG 具体砝码重量根据当地重力计算度计算得出 砝码约重为30KG |
|
|
3 |
5~250bar |
0.1 平方厘米 |
0.1bar 砝码 5个 0.5bar 砝码 1个 1bar砝码4个 5bar砝码 3个 25bar砝码 9个 |
1bar砝码约为0.1KG 具体砝码重量根据当地重力计算度计算得出 砝码总重约为25KG. |
五、产品选型
规则：
基础型号-压力量程-温度范围-测压精度-记录形式-支持物联云
基础型号： YA-FLK
压力量程： 60:6MPa 250： 25MPa 600:60MPa 1000:100MPa
温度范围： T1: ±50 ° C T2:-50-100 °C
测压精度： F1:0.05% F2:0.02% F3:0.01% F4:0.005%
记录形式： V1:数字一体式记录仪 V2： 圆盘记录仪
支持物联云： D1:支持物联云（天平均为触摸屏指示） D2:不支持物联云
例： YA-FLK-250-T1-F1-V2-D2
量程 25MPa 精度： 0.05 级 温度±50 °C 配圆盘记录仪 不支持物联云
注： 支持物联云的出厂自带 10 年流量卡

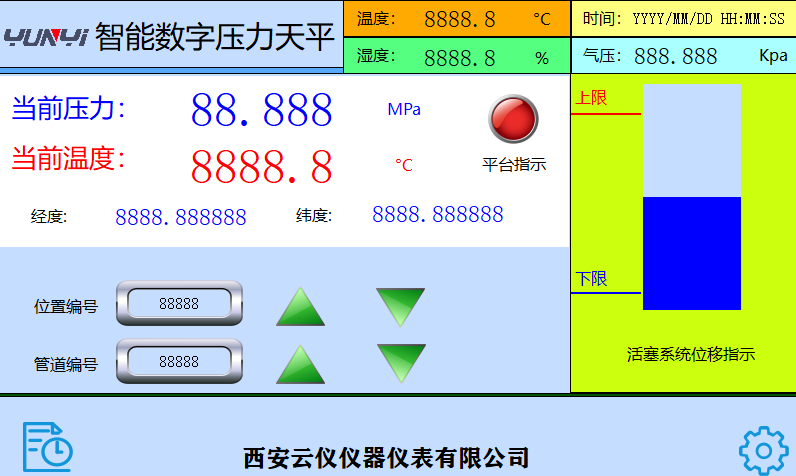

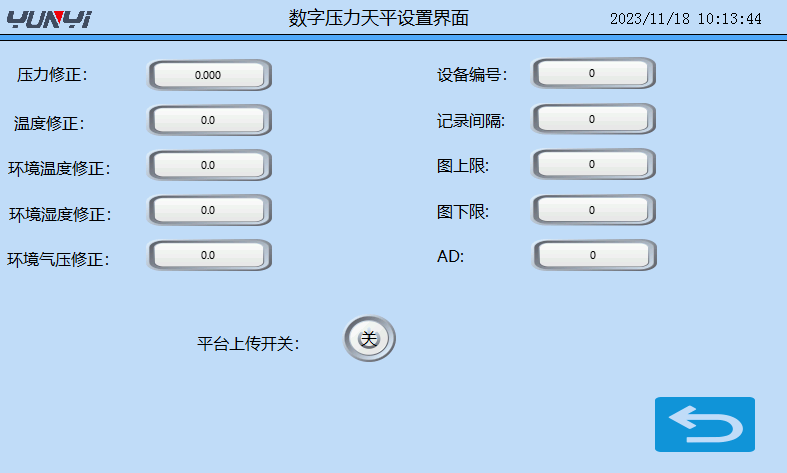

六、主界面展示
