磁致伸缩液位计安装注意事项

因为专业 所以卓越 | [在线咨询]
磁致伸缩液位计安装注意事项
磁致伸缩液位计安装注意事项
磁致伸缩液位计

磁致伸缩液位计(液位变送器)可用于易燃、易爆、腐蚀性液体场合。变送器的电子仓防溅但不可浸没,不可以让液体浸至六方底座上方。浮球有安装方向,有NC标记的半球应在液面之上;测杆两端有测量死区,如外形尺寸图所示;锁紧环应固定在距测杆末端19mm的地方,如外形尺寸图所示。

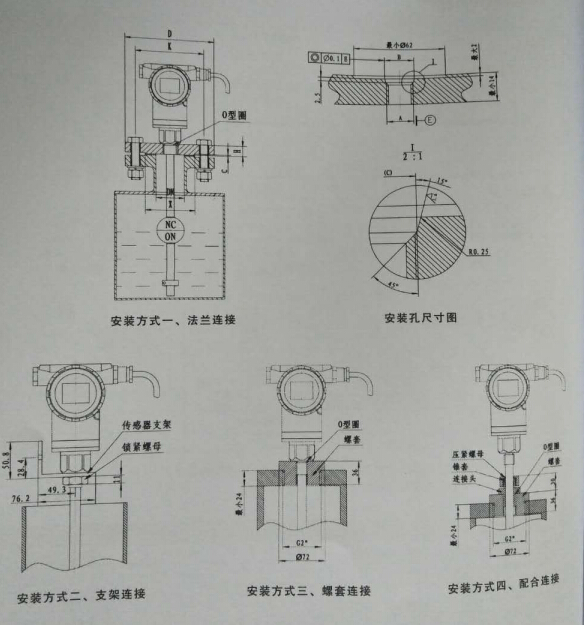

几种安装方法:
一、根据上面的连接法兰选型表选用法兰,在法兰盖上加工安装孔,直接旋入磁致伸缩液位计(变送器)
二、用传感器支架和锁紧螺母固定液位变送器,这种方式适用于开口罐的液位测量
三、在罐盖上加工一个G2的螺纹孔,便于放入浮球
四、用于活动的连接头,可将测杆的长度按液位的高度进行调整

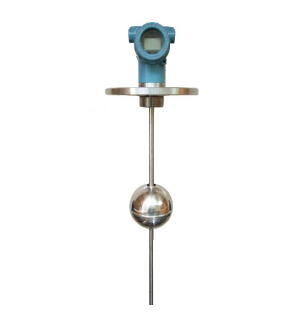

 磁致伸缩液位计
说明:磁致伸缩液位计默认输出零点位置在测杆末端一方,慢度输出位置在电子仓一方
2.变送器的屏蔽电缆线必须避开大功率电源、射频信号源和其他有噪声的传输线等
3.电缆的屏蔽线必须保持
