26G高频雷达液位计

所属分类: 雷达液(物)位计
浏览次数:
高频雷达液位计就是雷达液位计采用了高达26GHz/24GHz的发射频率,加大了测量距离和精度,天线被进一步的优化处理,处理器也作了相应的提升,使其可以进行更高速率的信号分析。
4000-118-588
专业工程师
一对一服务
文字介绍 Product Description
产品名称:​高频雷达液位计
型号:YUNYI-806

产品概述
高频雷达液位计就是雷达液位计采用了高达26GHz/24GHz的发射频率,加大了测量距离和精度,天线被进一步的优化处理,处理器也作了相应的提升,使其可以进行更高速率的信号分析。综合这些因素,就使得仪表的性能有了很大的提升,能够克服更多复杂的测量条件,获得更准确的测量数据。

工作原理

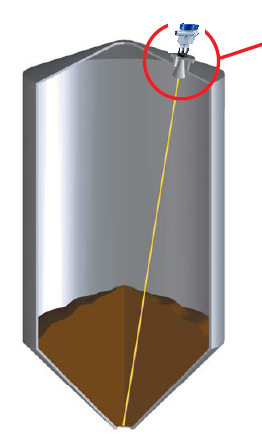

高频雷达液位计天线发射极窄的微波脉冲,这个脉冲以光速在空间传播,遇到被测介质表面,其部分能量被反射回来,被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比,从而计算出天线到被测介质表面的距离。

产品特点
高频雷达液位计采用了高达26GHz的发射频率,因而具有:
波束角小(最小5度),能量集中,增强了回波能力的同时,又有利于避开干扰物,具有更强抗干扰能力,大大提高了测量精度和可靠性。
天线尺寸小,便于安装和加装防尘罩等天线防护装置。
测量盲区更小,对于小罐测量也会取得良好的效果。
波长更短,对小颗粒物质的料位测量更适合,对在倾斜的固体表面有更好的反射。
采用了先进的微处理器和独特的EchoDiscovery回波处理技术,雷达物位计可以应用于各种复杂工况。
采用脉冲工作方式,雷达物位计发射功率极低,可安装于各种金属、非金属容器内,对人体及环境均无伤害。
非接触雷达,无磨损,无污染
几乎不受腐蚀、泡沫影响
几乎不受大气中水蒸气、温度和压力变化影响
严重粉尘环境不会影响电磁波工作
高信噪比,即使在波动的情况下也能获得更优的性能
高频率,是测量固体和低介电常数介质的最佳选择

技术参数
特征:多种专利天线,抗结露、结晶、挂料、粉尘,波束集中。
应用:应用于固体,存储容器、过程容器或强粉尘,易结晶、结露场合
最大量程:150m
测量精度:±15mm
天线材料:(1)不锈钢316L喇叭/PTFE振子
     (2)不锈钢316L/PTFE振子
天线结构:(1)尖锥形振子,防凝结物差
     (2)锥面振子,防凝结物
过程温度:(-40~60)℃
过程压力:(-0.1~1.6)MPa
频率范围:26GHz
信号输出:(4~20)mA/HART
电  源:两线制/四线制
基本型号组成及代表意义

产品型号 意义 工况

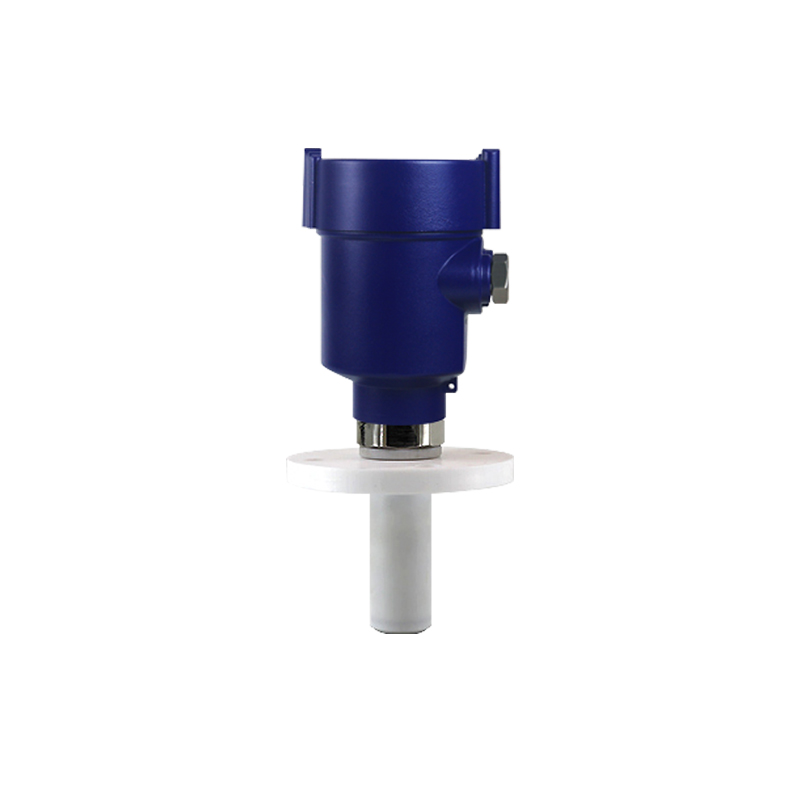

YUNYI-806A1 棒状天线 有腐蚀性介质

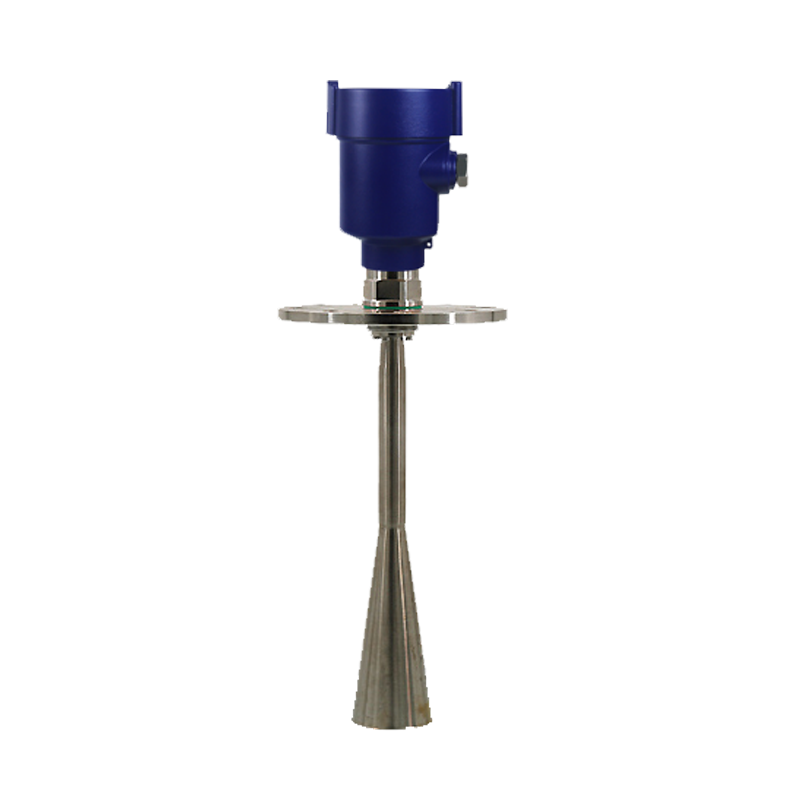

YUNYI-806A2 喇叭口天线 耐温、耐压、轻微腐蚀的液体
YUNYI-806A3 万向喇叭口天线 强粉尘易结晶、结露场合

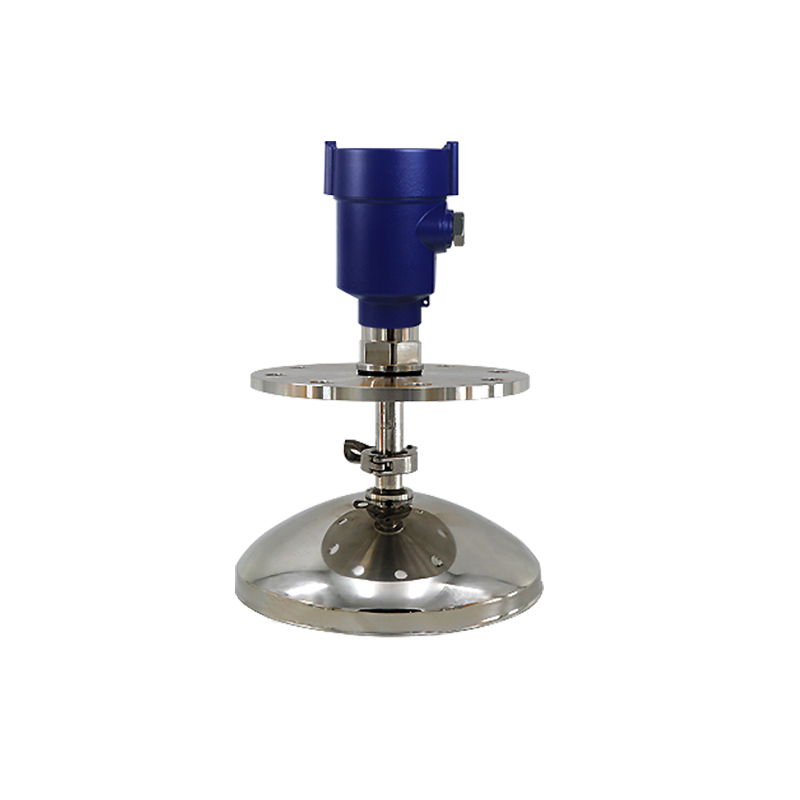

YUNYI-806A4 抛物面天线 强粉尘易结晶、结露场合
YUNYI-806A5 法兰下装喇叭口天线 卫生型液体存储容器,强腐蚀性容器



YUNYI-806A1型高频雷达液位计技术参数


YUNYI-806A2型高频雷达液位计技术参数





YUNYI-806A3型高频雷达液位计技术参数





YUNYI-806A4型高频雷达液位计技术参数







YUNYI-806A5型高频雷达液位计技术参数




 产品咨询和详细选型资料请联系本公司销售人员,我们将为您提供专业的产品选型指导、优质的产品供应和完善的售后服务。
