几种测液位的方法

因为专业 所以卓越 | [在线咨询]
几种测液位的方法
几种测液位的方法

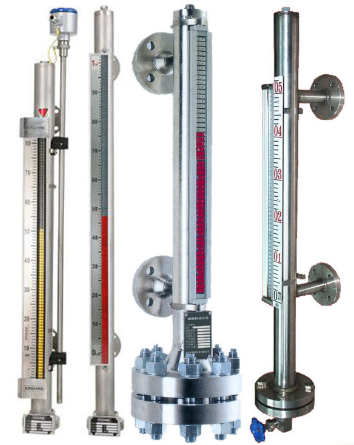

在磁致伸缩液位计的传感器测杆外配有一浮子,此浮子可以沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时,浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲,这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置,即液面的位置。该技术的主要优点是:脉冲波的速度是已知的;如温度、压力等过程变量是恒定的;脉冲信号不会受环境物质影响;脉冲波的发散性小;不会受到错误信号干扰。另一个好处是,唯一的运动部件是磁浮子,随流面上下移动,工作可靠,寿命长。
压力变送器

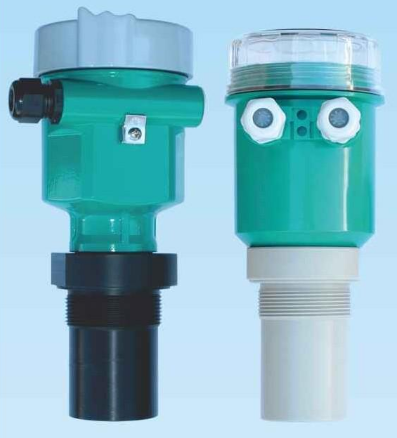

超声波液位传感器(如图2所示),通过计算超声波发出时间到接收返回信号的时间差(TOF),乘以超声波的速度得出传感器与液体表面间的距离。一般液位变送器中使用的超声波频率为上千赫兹,超声波的传播速度达到6米/毫秒。声波的传播速度与传播介质的材料组成、温度等相关(15℃的空气中,声音的传播速度为340米/秒)。超声波液位传感器受温度的影响产生的偏差,可以通过温度补偿的方式来修正,但是这种温度补偿技术还仅仅局限在空气或氮气介质下,并且气体压力为大气压力。
压力变送器

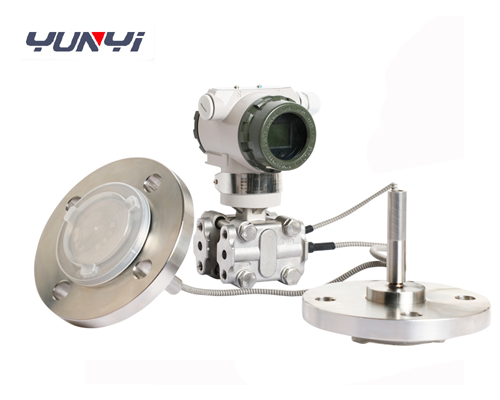

法兰压力变送器是在普通的变送器基础上增加了一个远程密封装置构成的.所以也叫远传式变送器或隔膜密封式变送 远程密封装置由法兰膜盒、毛细管和细管内的填充液三部分组成 工作时.被测介质作用在法兰膜盒的隔离膜片上.使膜片产生变形然后通过毛细管内的填充液.将压力传到变送器的敏感元件,经转换.仪表便输出相应的信号。以下情况需要用到法兰变送器:过程温度超出变送器的正常工作范围,而且不能用导压管把温度调节至极限范围内:过程具有腐蚀性.需要频繁更换变送器或使用特殊结构材料:过程中含有悬浮固体颗粒或者具有粘滞性.可能会堵塞导压管:要求使用卫生连接件:要求能够轻松清洗连接件位置,以避免批次间的污染:参考液柱不稳定.需要更换湿/干柱以减少维护工作.或需要重新灌充/排干:需要测量密度或界面:变送器或导压管中的过程介质可能冻结或凝固双法兰差压变送器测量液位的原理和普通差压变送器测量液位的原理是一样的.所不同的是引压方式 容器中的液体或物料受重力的作用.会对容器底部或侧壁产生一定的静压力P 当液体或物料的密度均匀时.此静压力与液体的高度 成正比.使用变送器测出容器底部的静压力.就可知道液位高度。

投入式液位压力变送器由全密封隔离膜充油液位传感器和仪表专用电路组成,具有测量精度高、稳定性好、寿命长、安装方便等优点。采用独特的工艺密封结构形式,防渗漏性能好,长期浸入液体中工作可靠。
根据被测液体的压强、密度、液位三者的数学模型关系,通过液位传感器把与液位深度成正比的液深压力测量出来,经放大电路转化成标准4~20mA电流信号(或标准电压信号)。

压力变送器
