压力传感器的几种常用分类

因为专业 所以卓越 | [在线咨询]
压力传感器的几种常用分类
压力传感器主要分为两类:分别是半导体压电阻型和静电容量型,下面我们分别介绍一下它们的原理。

半导体压电阻型:半导体压电阻抗扩散压力传感器是在薄片表面形成半导体变形压力,通过外力(压力)使薄片变形而产生压电阻抗效果,从而使阻抗的变化转换成电信号。

静电容量型:静电容量型压力传感器,是将玻璃的固定极和硅的可动极相对而形成电容,将通过外力(压力)使可动极变形所产生的静电容量的变化转换成电气信号。

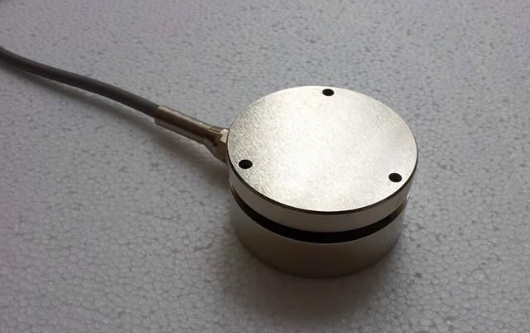

压力传感器

1.压阻式力:电阻应变片是压阻式应变的主要组成部分之一。金属电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象,俗称为电阻应变效应。

2、陶瓷压力:陶瓷压力基于压阻效应,压力直接作用在陶瓷膜片的前表面,使膜片产生微小的形变,厚膜电阻印刷在陶瓷膜片的背面,连接成一个惠斯通电桥,由于压敏电阻的压阻效应,使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号,标准的信号根据压力量程的不同标定为2.0/3.0/3.3mV/V等,可以和应变式相兼容。

3、扩散硅压力:扩散硅压力工作原理也是基于压阻效应,利用压阻效应原理,被测介质的压力直接作用于的膜片上(不锈钢或陶瓷),使膜片产生与介质压力成正比的微位移,使的电阻值发生变化,利用电子线路检测这一变化,并转换输出一个对应于这一压力的标准测量信号。

4、蓝宝石压力:利用应变电阻式工作原理,采用硅-蓝宝石作为半导体敏感元件,具有无与伦比的计量特性。因此,利用硅-蓝宝石制造的半导体敏感元件,对温度变化不敏感,即使在高温条件下,也有着很好的工作特性;蓝宝石的抗辐射特性极强;另外,硅-蓝宝石半导体敏感元件,无p-n漂移。

5、压电式压力:压电效应是压电的主要工作原理,压电不能用于静态测量,因为经过外力作用后的电荷,只有在回路具有无限大的输入阻抗时才得到保存。实际的情况不是这样的,所以这决定了压电只能够测量动态的应力。

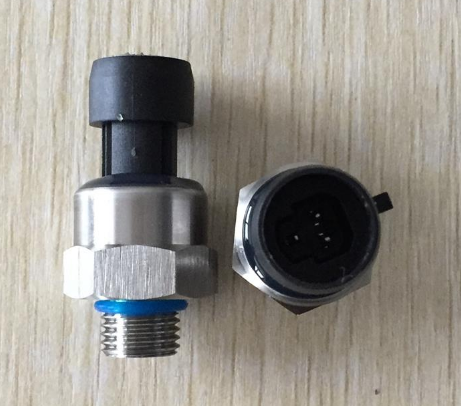

压力传感器
压力主要应用于:增压缸、增压器、气液增压缸、气液增压器、压力机,压缩机,空调制冷设备等领域。

1、应用于液压系统:压力传感器在液压系统中主要是来完成力的闭环控制。

2、应用于安全控制系统:压力传感器在安全控制系统中经常应用,主要针对的领域是空压机自身的安全管理系统。

3、应用于促进睡眠:将压力传感器放在床垫地下,压力传感器会感应出翻身、心跳以及呼吸等有关的动作,传感器会分析这一系列信息,然后通过对传感器的分析,最后将所有数据处理谱成一首段的曲目,当然能将一个晚上的睡眠压缩成一首几分钟的音乐。
