隔膜压力表适用于测量具腐蚀性、高粘度、易结晶、易凝固，温度较高的液体、气体或颗粒状固体介质的压力以及必须避免测量介质直接进入压力仪表和防止沉淀物积累且易清洗的场合。隔膜压力表主要用于石油、化工、化纤、染化、制药、制碱食品等工业部门。
隔膜压力表结构原理及用途
原理

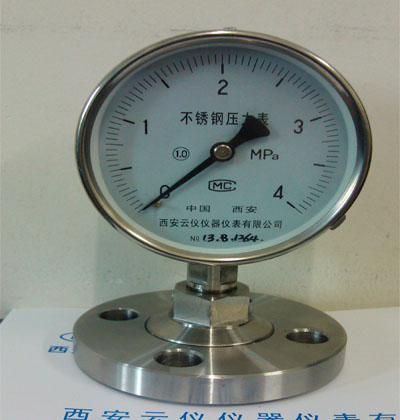

隔膜压力表是指用隔离装置(内部灌充工作液体)将指示部分与被测介质隔离的压力表。
利用专用设备将弹簧管内抽成真空，并充入隔离液，用膜片将其密封隔离。
当用隔膜压力表测量压力时，被测量工作介质直接作用在隔离膜片上，膜片向上产生向上的变形，通过弹簧管内的灌充液将介质压力传递给弹簧管，使弹簧管末端产生弹性形变，借助连杆机构带动机芯齿轮轴转动，从而使指针在刻度盘上指示出被测压力值。
主要技术指标
连接方式：法兰连接 螺纹连接
表盘直径60MM 100mm 150mm
精确度±1.6%、±2.5%
隔膜材料0Cr17Ni12M02（316）,哈氏合金（H276c）,蒙乃尔合金（Cu30Ni70）,鈤合金（Ta）,氟化料（F4）
法兰材料0Cr17Ni12M02（316）,不锈钢内衬氟塑料（316+F4）
密封垫材料丁腈橡胶、氟橡胶、硅橡胶及氟塑料。
如何选择隔膜压力表？ 我们首选要知道被测介质 ，根据被测介质选择螺纹安装或者法兰安装及隔离膜片的材质，再者根据管道压力选择隔膜压力表的量程，还有我们要特别注意的是“ 温度”不管是环境温度还是介质温度都会对于表的使用有很大影响，一般咱们的隔膜压力源适用于正常的环境温度也就是常温，而介质温度一般不建议超过200℃。特殊定制产品需和厂家沟通 确认好。
