隔膜压力表

隔膜压力表

所属分类: 压力表系列
浏览次数:
隔膜压力表适用于测量强腐蚀、高温、高粘度、易结晶、 隔膜压力表易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合。
029-87559652 029-87559653
专业工程师
一对一服务
文字介绍 Product Description

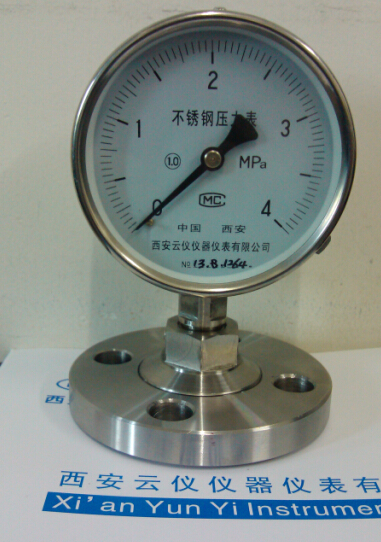

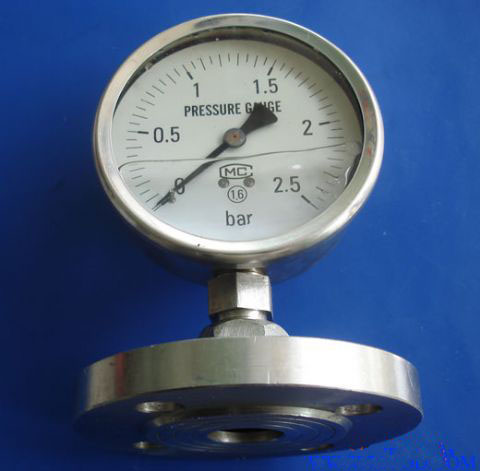

产品名称:隔膜压力表
型号:YTP

隔膜压力表适用于测量强腐蚀、高温、高粘度、易结晶、 易凝固、有固体浮游物的介质压力测量以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合。
隔膜压力表和耐震隔膜压力表是一种全密封的间接测量式压力仪表,主要用于测量气体、液体、粘度较大的酸性、碱性、醛化、氯化物等腐蚀性较强的介质压力。同时耐震隔膜压力表可用于环境震动剧烈的场所。
隔膜压力表主要用于石油化工、制碱、化纤、染化、制药、食品和制酷等工业部门生产过程中测量流体介质压力之用。

一、结构原理
当测量介质的压力P作用于隔膜,则隔膜产生变形,压缩压力仪表测压系统的密封液,使其形成P-△P的压力。当隔膜的刚性足够小时,则△P也很小,压力仪表测压系统形成的压力就近于测量介质的压力。

二、主要技术指标
1、精度等级 :2.5级,1.6级,1.0级(高精度特殊的可定制)
2、测量范围 :-0.1-0-60Mpa(特殊规格请在订货时注明)
3、产品型号 :YTP(隔膜压力表)/YTPN(耐震隔膜压力表)/YTPF(全不锈钢隔膜压力表)/YTPX(电接点隔膜压力表)/YTPXC(磁助式电接点隔膜压力表)等
4、隔膜材料 :0Crl7Nil2Mo2(316);蒙乃尔合金(Cu30Ni70);哈氏合金(H276C);钽(Ta)及氟塑料(F4)。
5、法兰材料 :不锈钢0Crl7Nil2M02(316);不锈钢内衬氟塑料(316+F4)。
6、密封垫圈材料:氟橡胶;硅橡胶及氟塑料。
7、隔膜压力表内部填充工作液:(1)硅油;(2)根据客户需求填充
8、隔膜压力表工作条件:(1)温度环境温度 - 20~+55℃等;(2)工作压力静负荷:用至测量上限值的3/4     交变负荷:用至测量上限值的2/3
9、连接尺寸:(1)螺纹连接:M20*1.5(G3/8″ G1/2″) 等;(2)法兰连接:机械工业部标准JB81-5 《平焊兰》
10、表盘直径:φ60;φ100mm;φ150mm
11、工作温度:普通隔膜压力表:-25℃~55℃,耐高温隔膜压力表:0-600℃。
12、温度特性:由于隔膜压力表系统由填充了密封液作为传递压力的介质,则由于密封液的温度体膨胀系数,使压力仪表随受压部温度升高而示值也升高,其温度影响量与密封液体膨胀系数,隔膜刚度以及受压部温度有关,尤其对于低量程的压力仪表,则影响更明显。一般受压部温度误差规定不大于0.1%/℃。故隔膜压力仪表总的温度影响一般是由通用型仪表温度影响量与隔膜装置受压部温度影响量两者之和。


型号及规格代号

YTP/YTPF/YTPFN
YTPN/YTPX等
类别 表壳公称直径
      60 ¢60
100 ¢100
150 ¢150
      代表 型式 -0.1~0;-0.1~0.06;-0.1~0.15,-0.1~0.3;
-0.1~0.5;-0.1~0.9;
-0.1~1.5;-0.1~2.4;
0~0.1;0~0.16;
0~0.25;0~0.4;0~0.6;
0~1;0~1.6;
0-2.5;0-4;0-6;0-10;
0-25;0-40;0-60;
0-100;0-160;
  螺纹接头(膜片式)
A 敞开法兰
B 工字型法兰
C 角连接
D 螺纹接头(波纹管式)
      代号 隔膜材料
F4 衬四氟
Ta 金属钽
C 哈氏合金
M 蒙乃尔合金
316 含钼不锈钢



注:法兰尺寸也可由用户提出其他标准尺寸供货。
订货须知
1、订货时请注明型号,名称,测量范围,接头螺纹尺寸,精度等级。
2、如有特殊要求,请在订货时详细说明。
隔膜压力表的隔膜材质的选择:对强酸类介质应该选用HC HB TA 膜片,最好要衬四氟,对强碱类要用316L膜片。
如需帮助,详情可致电客服电话。
