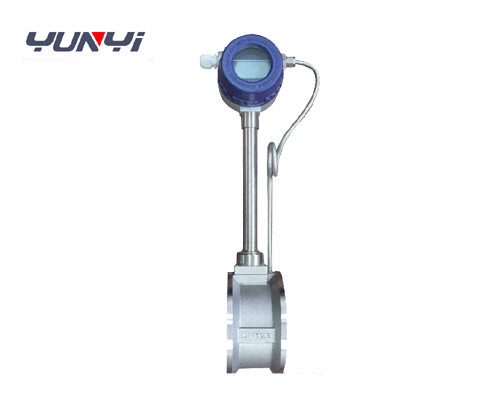

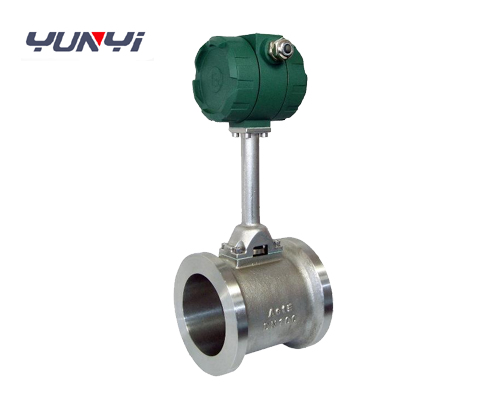

智能一体式涡街流量计

智能一体式涡街流量计产品概述：
智能一体式涡街流量计，是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中涡街流量计。可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
智能一体式涡街流量计主要特点：
无可动部件，长期稳定，结构简单便于安装和维护
采用消扰电路和抗振动传感头，具有一定抗环境振动性能
采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上
由软件对仪表系数非线性进行修正，提高测量精度
压力损失小，量程范围宽
采用EEPROM对累积流量进行掉电保护，保护时间大于10年

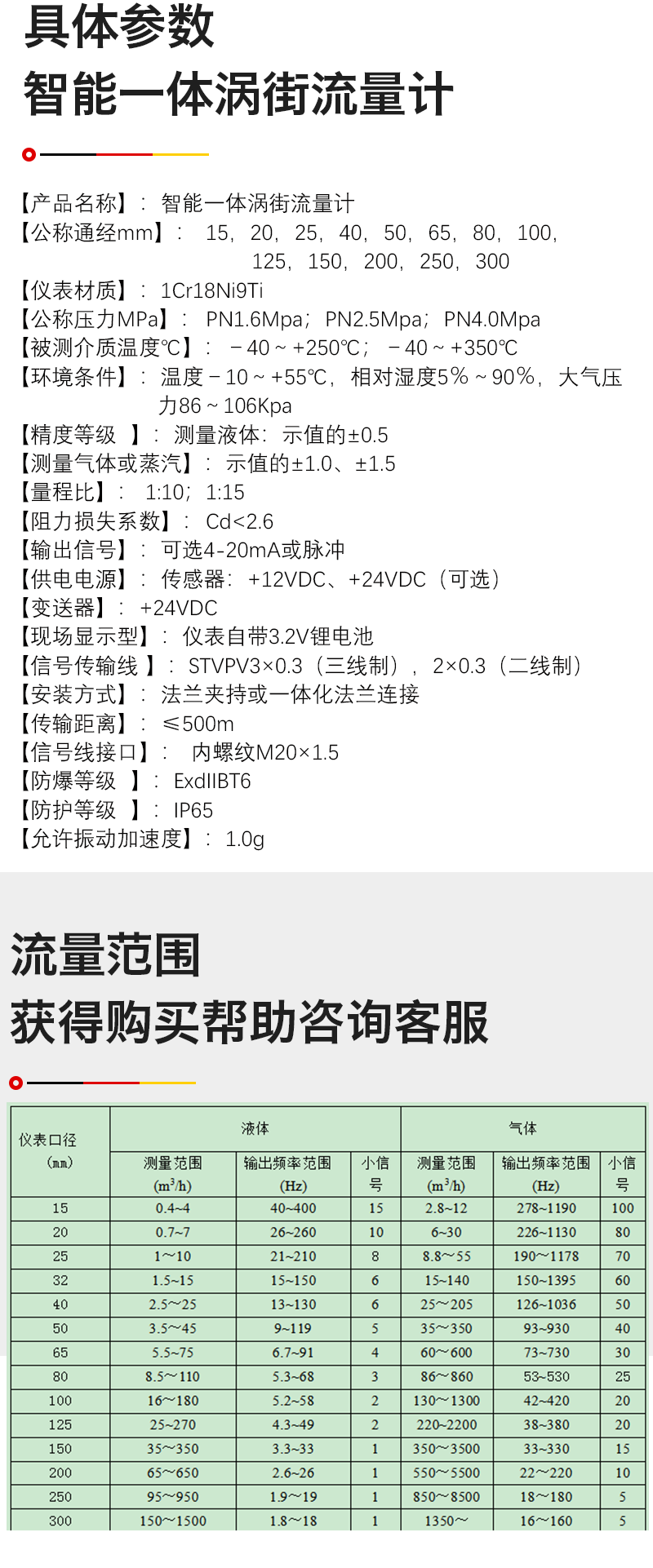

智能一体式涡街流量计详细参数：

公称通经（mm）	15，20，25，40，50，65，80，100，125，150，200，250，300
仪表材质	1Cr18Ni9Ti
公称压力（Mpa）	PN1.6Mpa；PN2.5Mpa；PN4.0Mpa
被测介质温度（℃）	－40～+250℃；－40～+350℃
环境条件	温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
精度等级	测量液体：示值的±0.5
测量气体或蒸汽：	示值的±1.0、±1.5
量程比	1:10；1:15
阻力损失系数	Cd<2.6
输出信号	可选4-20mA或脉冲
供电电源	传感器：+12VDC、+24VDC（可选） 变送器：+24VDC 现场显示型：仪表自带3.2V锂电池
信号传输线	STVPV3×0.3（三线制），2×0.3（二线制）

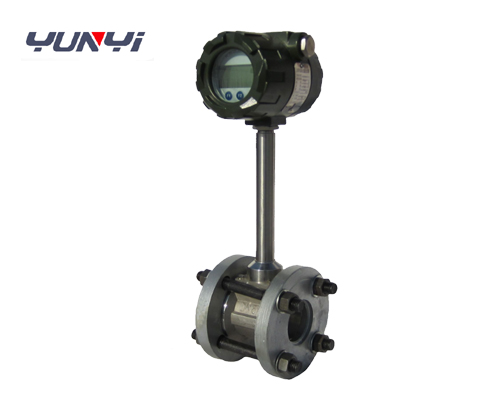

安装方式	法兰夹持或一体化法兰连接
传输距离	≤500m
信号线接口	内螺纹M20×1.5
防爆等级	ExdIIBT6
防护等级	IP65
允许振动加速度	1.0g

智能一体式涡街流量计流量范围:

口径（mm）	液体测量范围（m3/h）	气体测量范围(m3/h)
DN15	0.4~4	2.8~12
DN20	1~7	6~30
DN25	1.6~10	9~55
DN32	2.1~15	15~130
DN40	2.5~25	22~200
DN50	3.5~35	36~320
DN65	6.5~68	50~480
DN80	10~100	75~628
DN100	15~150	130~1100
DN125	27~275	200~1700
DN150	40~350	280~2240
DN200	80~650	580~4200
DN250	120~950	970~5500
DN300	180~1800	1460~8000

高温气体涡街流量计

液体涡街流量计

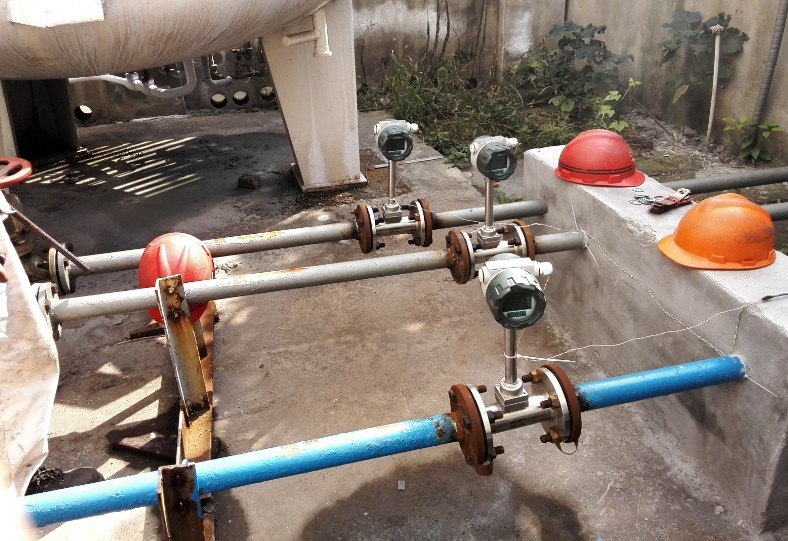

涡街流量计安装环境的要求
1、涡街流量计安装场所应不能有强烈震动和强磁干扰。泵或阀等引起的管道振动将造成测
   量误差，严重时甚至影响仪表的正常测量，须在其上下游2D处加设管道紧固装置，支撑管道或用软管隔离，加强抗振效果。
2、涡街流量计避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。在测量蒸汽等高温介质时，为防止转换器温度过高，应进行隔热处理，确保流量计外壳暴露在外，以便热量向外辐射，防止仪表电子部件温度过高影响流量计寿命。允许隔热层高度如下图



                                法兰卡装式                                          法兰连接式
注：建议流量计本体不包裹保温层，以确保散热的效果。

3、避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。
4、防爆型传感器和变送器安装于危险场所，安全栅、显示仪表、供电电源，计算机等关联设备必须安装在安全场所，传感器和变送器应有可靠接地，防爆地线不得与强电系统保护接地共用。
5、流量计应尽量避免安装在架空较长的管道上，由于管道的下垂容易造成流量计与法兰间的密封泄漏。若必须安装时，须在流量计的上下游2D处分别设置管道支撑点。
6、仪表最好安装在室内，安装在室外应注意防水，防潮及防晒，使用防护罩遮阳，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。


                                          防水接线示意图
7、流量计应避免安装在阀门出口较近处，否则阀门的开关会影响流量计的寿命，严重时会损坏流量计。为方便维修，应安装旁通管道，特别是某些生产过程中不能中间停止流体的场合。
8、请保证管道内介质处于满管状态，流量计可以安装在水平或者垂直管道上，如果安装在垂直管道上，被测介质是液体时须自下往上流动。
9、流量计的上游不应设置流量调节阀，而是把流量调节阀放在流量计的下游。
10、仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度，具体请参照后续详细介绍。
