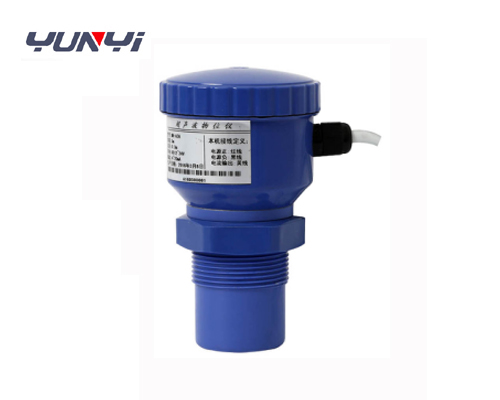

高精度小盲区超声波物(液)位仪

所属分类: 超声波液(物)位计
浏览次数:
高精度小盲区超声波物(液)位仪是我司专为小盲区、高精度、小空间的工况测控而研制的。国内首创盲区小于0.06m,精度可达±1mm。
029-87559652 029-87559653
专业工程师
一对一服务
文字介绍 Product Description
概述
高精度小盲区超声波物(液)位仪是我司专为小盲区、高精度、小空间的工况测控而研制的。国内首创盲区小于0.06m,精度可达±1mm的超声波测距产品。外壳采用ABS工程塑料防水外壳,探头部分为PP或不锈钢,壳体小巧且相当坚固;透明的主机盖设计,方便观察显示。主芯片采用进口工业级单片机,数字温度补偿和超宽电压输入稳压等数十块相关专用集成电路,使产品性能更稳定工作更可靠。它具有抗干扰性强,可通过上位机软件任意设置上下限节点及在线输出调节、可选择模拟量、开关量及RS485输出,方便的与相关设施接口。它具有高可靠、无污染、性能稳定、不接触工业介质就能满足大部分液位、料位测量要求。彻底解决了压力式、电容式、浮子式等传统测量方式带来的缠绕、堵塞、泄露、介质腐蚀、维护不便等缺点。因此可广泛应用于与料位,液位测控相关的各个领域。本产品经国家权威机构检验认可,本产品符合GB3836.1-2010和GB3836.4-20010国家标准要求,防爆标志为:ExiaIIBT4Gb。

性能特点
★坚固、稳定的传感器适合恶劣工业场合
★抗干扰性强,可任意设置上下限节点及在线输出调节
★换能器内置温度传感器,实现测量值的实时自动温度补偿
★4~20MA电流输出,可选现场总线接口
★国内首创0.06m小盲区液位计

应用领域
☆水及污水处理     泵房、集水井、生化反应池、沉淀池等
☆电力、矿山     灰浆池、煤浆池、黄油储罐、堆料场或部分移动设备控制等
☆食品工业      酒厂、粮仓、食品材料装盛槽罐等
☆控制系统配套使用

性能指标
量程:1m、2m (订货时选定)
盲区:<0.06-0.15m
发射角:小于6°
最小显示分辨率:1mm
最大误差:小于±1mm、小于±1.5mm
工作频率:40KHz~430.0KHz
温度补偿:自动温度补偿
显示:四位八段LED数码管(可选LCD显示)
现场设置: 通过本机按键完成
标定:出厂标定、可现场校准
输出(订货时选定)
模拟输出信号:0~20mA;4~20mA负载>300Ω;0~5V;1~5V;0~10V;1~10V
数字输出:RS485(支持Modbus)
开关输出:三路NPN

供电
工作电压:DC12—24V
功耗:<1.5W

物理特性
外形尺寸:Φ74mm×92mm×M30 (不锈钢);Φ74mm×117mm×G1 1/2 (ABS)
安装方式:M30×1.5、G1 1/2
外壳材质:ABS工程塑料;
换能器:不锈钢或ABS工程塑料
键盘:三位贴片式A、B、C键盘
出线方式:仪表标准插座或电缆1.5M(可选任意长度)

环境性能
防护等级:IP65 (可定制更高防护等级)
防爆等级:EXiaII BT4Gb(订货时选定)
工作环境: 常温/常压
储存湿度: ≤80%RH无结露

超声波尺寸图:
超声波尺寸图
工程师推荐 Engineers Recommended

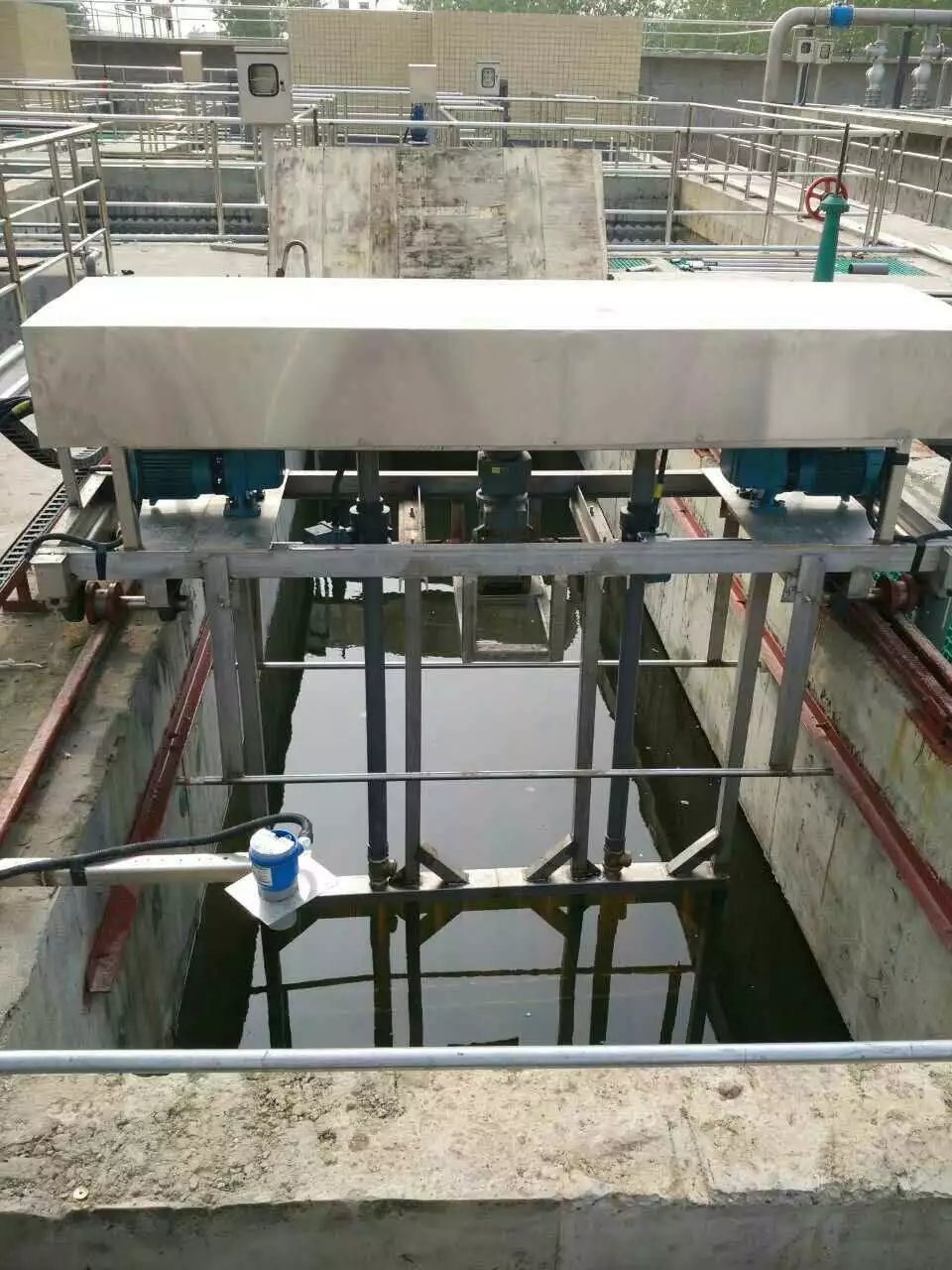

行业案例应用
