| 额定量程（Mpa） | 0.035 | 0.1 | 0.25 | 1 | 2.5 |
| 差压量程（Mpa） | 0-0.01/0.35 | 0-0.02/0.1 | 0-0.05/0.25 | 0-0.2/1 | 0-0.5/2.5 |
| 单边最大静压值（Mpa） | 0.175 | 0.5 | 0.75 | 3 | 5 |

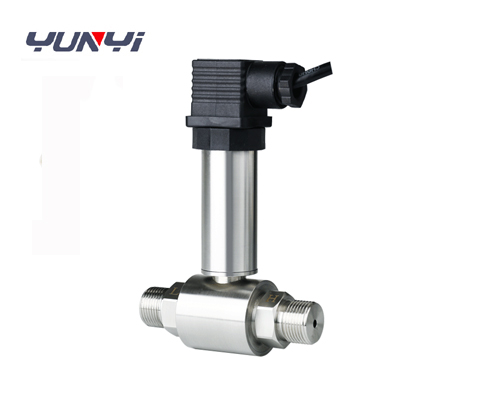

| YDC322 | 扩散硅小巧型差压传感器（默认无连接线） | ||||||||||||
| 代号 | 有无显示 | ||||||||||||
| 无 | 无显示 | ||||||||||||
| X | 有显示（输出方式只有4-20mA,其他方式不可选） | ||||||||||||
| 代号 | 额定量程 | 额定量程 | |||||||||||
|
35Kpa (代号A) |
100Kpa (代号A) |
250Kpa (代号A) |
1Mpa (代号A) |
2.5Mpa (代号A) |
|||||||||
| 04 | 0-10kpa | A | |||||||||||
| 05 | 0-20Kpa | A | B | ||||||||||
| 06 | 0-50Kpa | B | C | ||||||||||
| 07 | 0-100Kpa | B | C | ||||||||||
| 08 | 0-200Kpa | C | D | ||||||||||
| 10 | 0-500Kpa | D | E | ||||||||||
| 11 | 0-0.6Kpa | D | E | ||||||||||
| 12 | 0-1Mpa | D | E | ||||||||||
| 13 | 0-1.6Mpa | E | |||||||||||
| 14 | 0-2.5Mpa | E | |||||||||||
| 67 | 定制 | E | |||||||||||
| 代号 | 信号输出 | ||||||||||||
| A1 | 4-20mA两线制 | ||||||||||||
| V4 | 1-5VDC三线制 | ||||||||||||
| V5 | 0-5VDC三线制 | ||||||||||||
| V10 | 0-10VDC三线制 | ||||||||||||
| RS | RS485通讯接口（标准Modbus-RTU协议）四线制 | ||||||||||||
| DZ | 定制 | ||||||||||||
| 代号 | 安装方式 | ||||||||||||
| 14 | M20*1.5外螺纹（标准） | ||||||||||||
| 17 | G1/4外螺纹（常用） | ||||||||||||
| 19 | G1/2外螺纹（常用） | ||||||||||||
| 其他 | 详见连接方式选型附表 | ||||||||||||
| 代号 | 精度等级 | ||||||||||||
| B | 0.25%FS（差压量程与额定量程比从1：1至1:2.5） | ||||||||||||
| C | 0.5%FS（差压量程与额定量程比从1：2.5至1:5） | ||||||||||||
| 代号 | 供电电压 | ||||||||||||
| G | 12~36VDC常规 | ||||||||||||
| G2 | 15-36VDC常规（带显示或输出0-10VDC） | ||||||||||||
| DZ | 定制 | ||||||||||||
| 代号 | 定制 | ||||||||||||
| D | 其他定制要求 | ||||||||||||
| 无 | 常规 | ||||||||||||
| YDC3051 | X | 2 | A1 | 45 | B | G | 选型举例 | ||||||
| 例如：YDC322-05-A1-14-B-G （小巧型差压传感器、无显示、量程0-20Kpa、输出4-20mA、精度0.25级、供电24V） | |||||||||||||
