3051电容式压力传感器选型表

因为专业所以卓越 | [在线咨询]

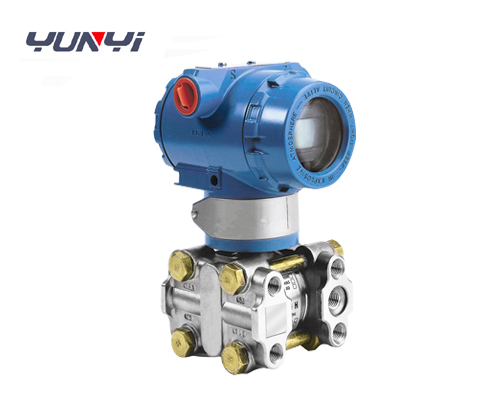

3051电容式压力传感器选型表

型号：YD-3051
测量范围：0-1kPa-60MPa
输出信号：4-20mA，4-20mA+HART
参考精度：0.2%
膜片：SS316L，哈氏合金 C
介质温度：-40~120℃
防护等级：IP65
测量介质：液体或气体
认证： CE、隔爆

YD3051-	压力传感器
	代号	有无显示
	无	无显示
	X	有显示（默认三位半液晶显示）
		代号	量程范围
		1	0.12~7.5kPa{12~750mmH2O}
		2	0.40~40kPa{40~4000mmH2O}
		3	2~200kPa{0.02~2kgf/cm2}
		4	7~700kPa {0.07~7kgf/cm2}
		5	0.021~2.1MPa{0.21~21kgf/cm2}
		6	0.07~7MPa{0.7~70kgf/cm2}
		7	0.12~21MPa{1.2~210kgf/cm2}
			代号	输出信号
			A1	4-20mA两线制
			AH	4-20mA+HART 通讯
				代号	安装方式（过程连接为1/4NPT内螺纹）
				45	默认无支架
				46	带L型支架
				47	带H型支架
					代号	精度等级
					A	0.1%FS
					B	0.25%FS
					C	0.5%FS
						代号	供电电压
						G	12~36V常规
						DZ	定制
							代号	定制
							D	其他定制要求
							无	常规
YD3051	X	12	A1	45	B	G	选型举例
例如：YD3051-X-12-A1-45-B-G （电容式压力传感器、带显示、量程0-1MPA、输出4-20mA、精度0.25级、无支架、供电24V）
