数字压力校验仪

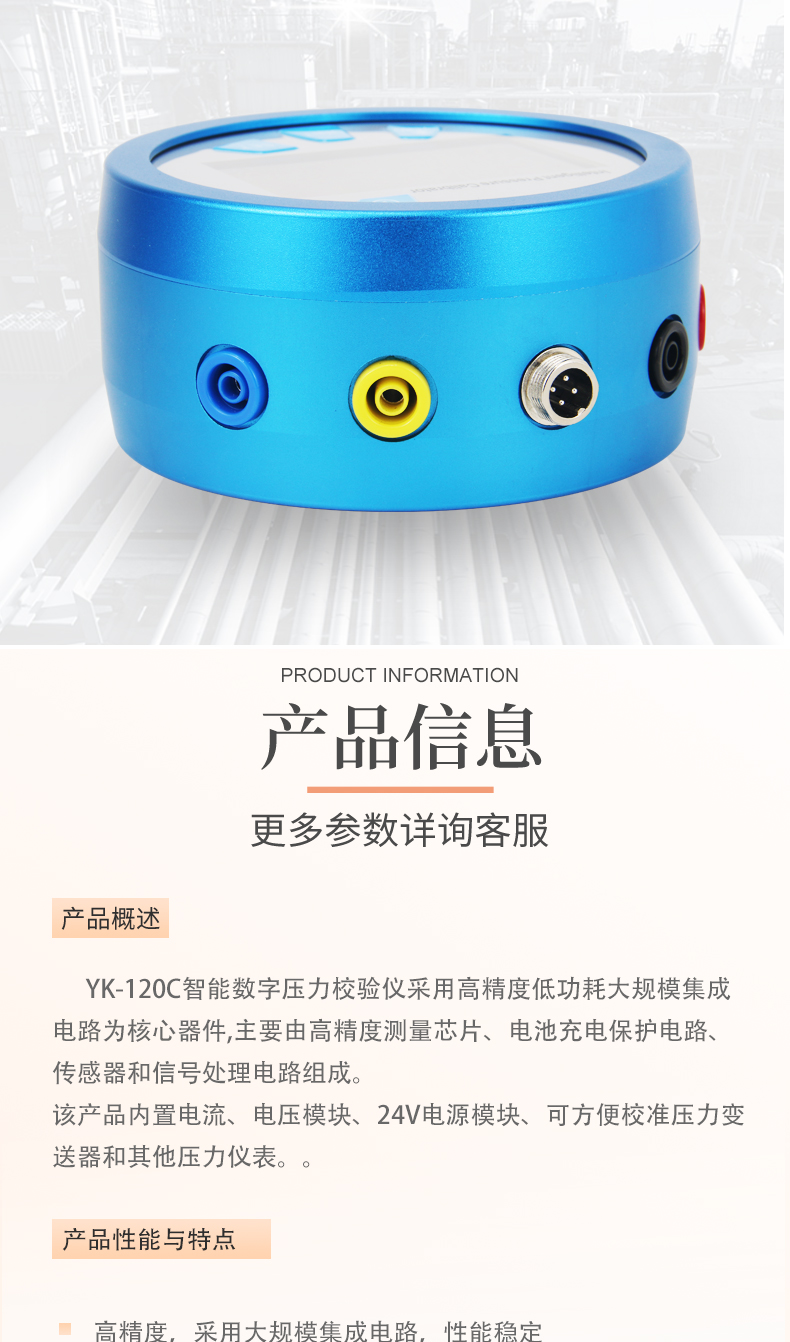

一、产品概述

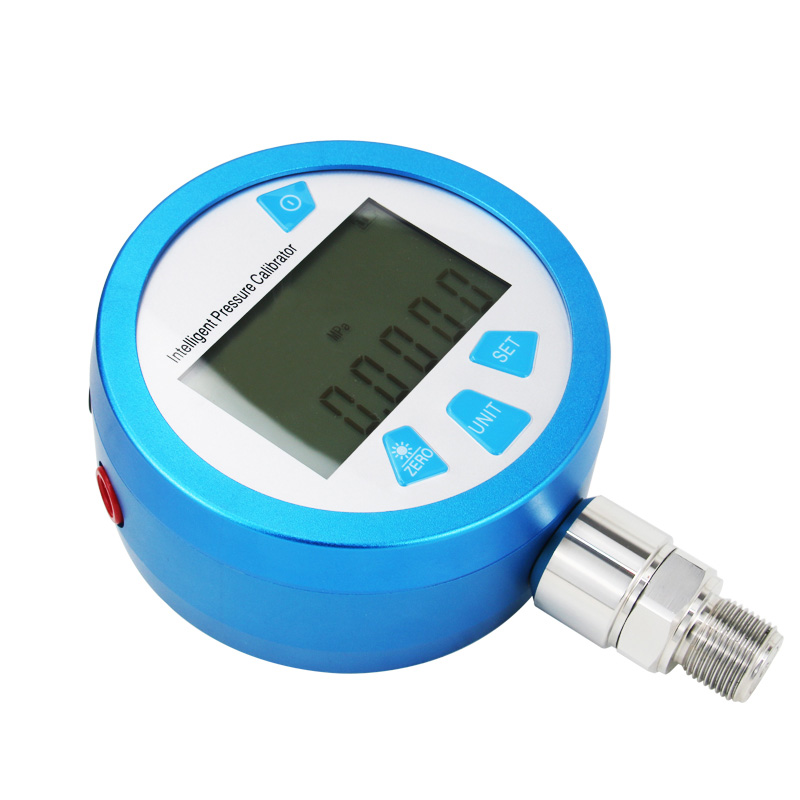

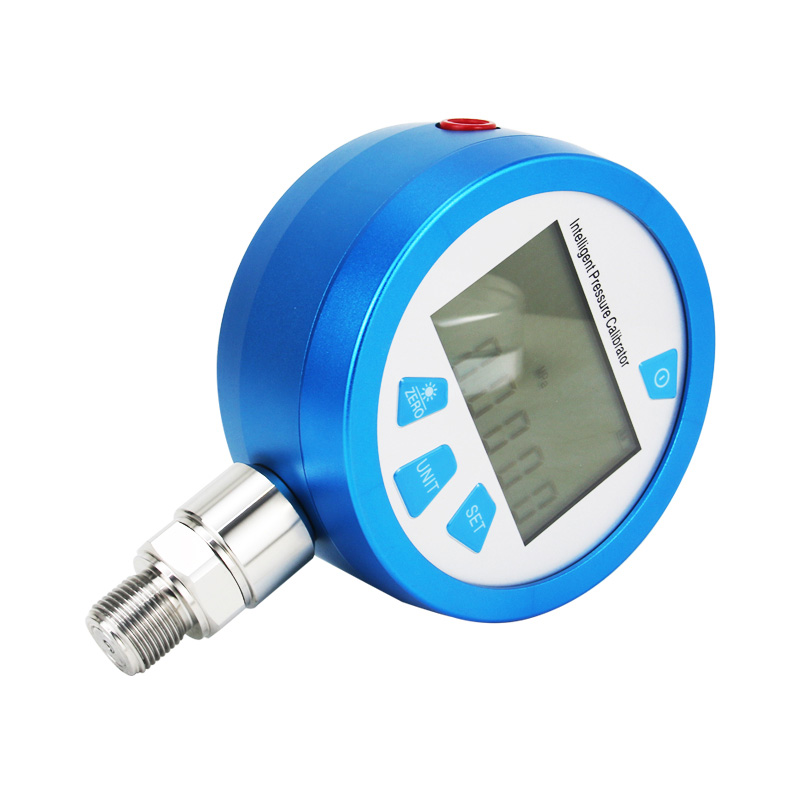

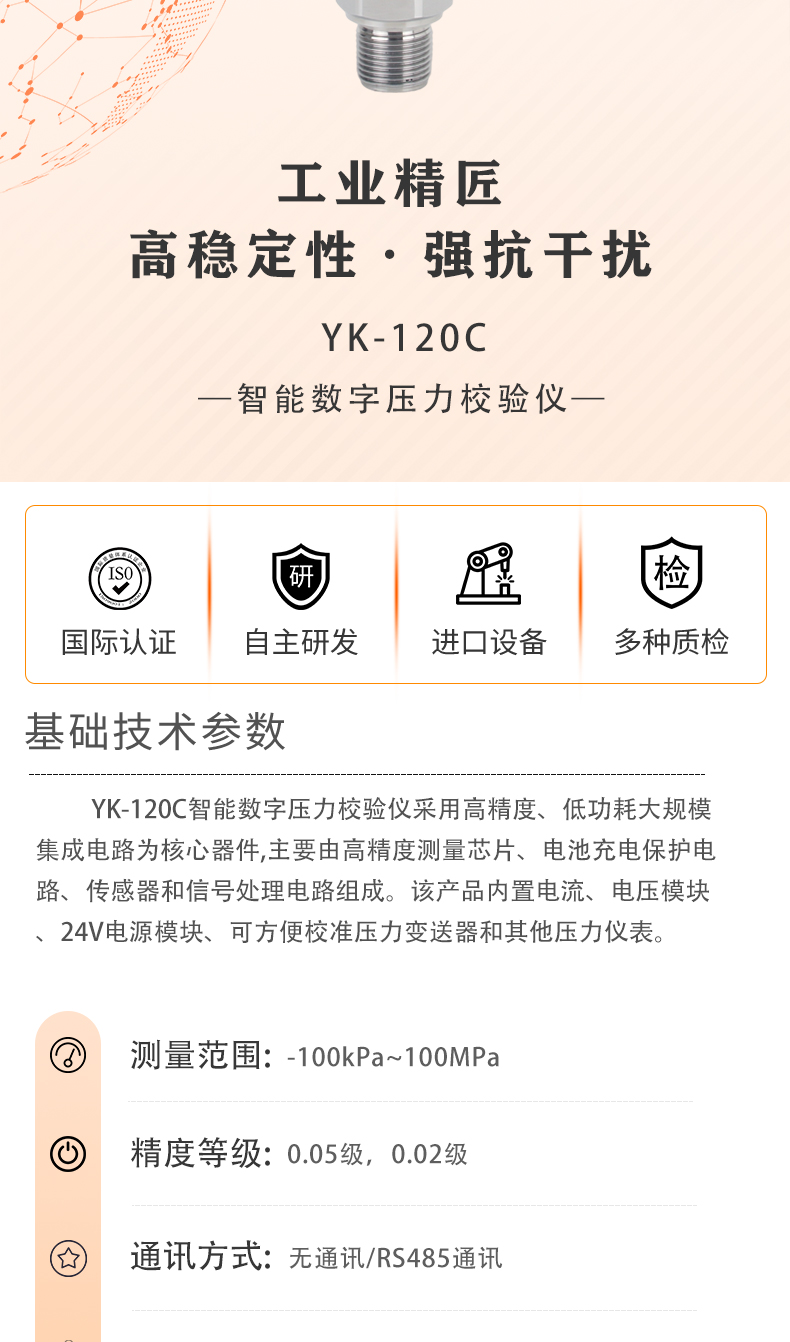

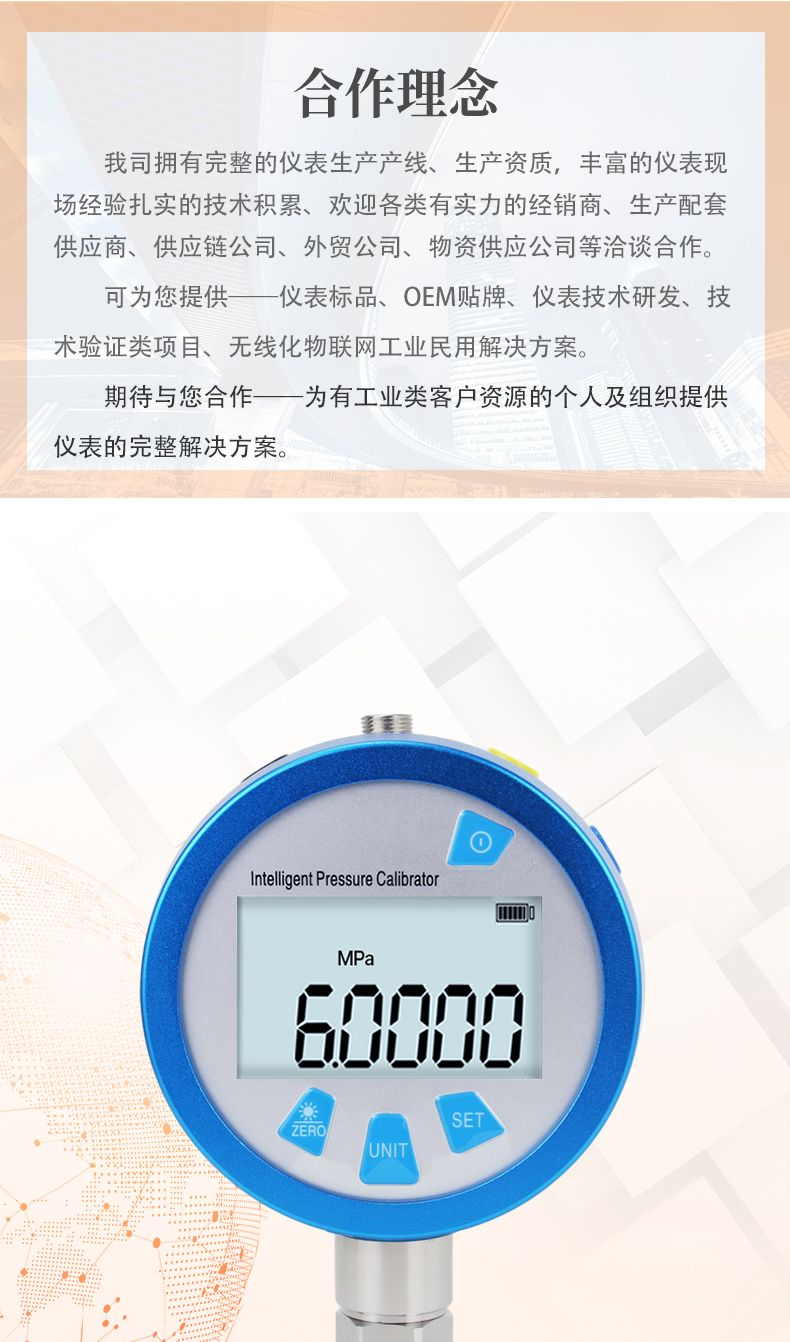

YK-120C 智能数字压力校验仪采用高精度低功耗大规模集成电路为核心器件,主要由高精度测量芯片、电池充电保护电路、传感器和信号处理电路组成。该产品内置电流、电压模块、24V 电源模块、可方便校准压力变送器和其他压力仪表。
二、产品优势
高精度与可靠性：采用进口高精度芯体，经老化温补，确保测量精准稳定。
多功能性:集压力、电压、电流、开关量测量及24V输出多功能于一体。
自动校零补偿：自动修正零点/温度漂移，测量更准确稳定。

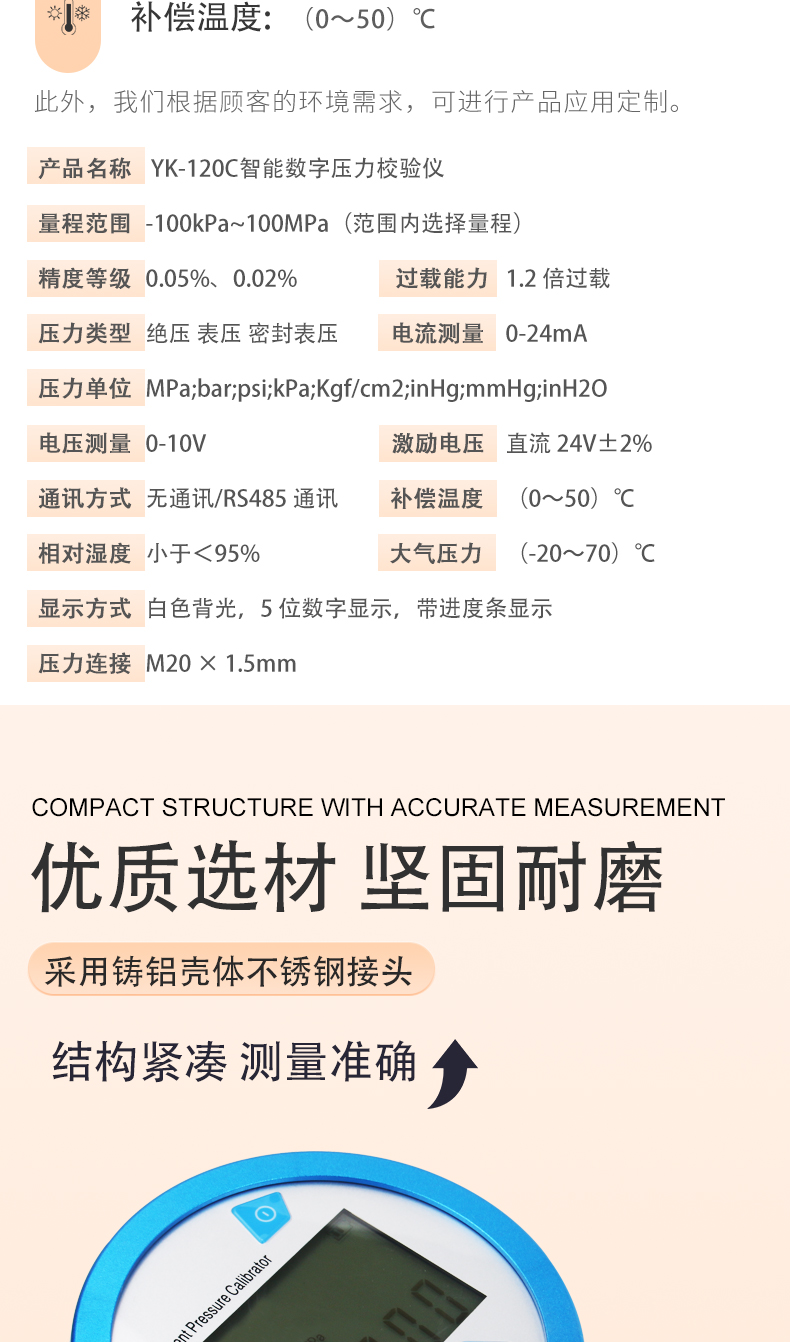

三、技术参数
量程：-100kPa~100MPa （范围内选择）
压力型式：绝压 表压 密封表压
压力单位：MPa;bar;psi;kPa;Kgf/cm2;inHg;mmHg;inH2O
精度：0.05% 、0.02%
电流测量：0-24mA 精度 0.05% 0.02%
电压测量：0-10V 精度 0.05% 0.02%
激励电压：直流 24V±2%
通讯方式：无通讯/RS485 通讯
补偿温度：（0～50）℃
相对湿度：＜95%；
大气压力：（86～106）kPa
存储温度：（-20～70）℃。

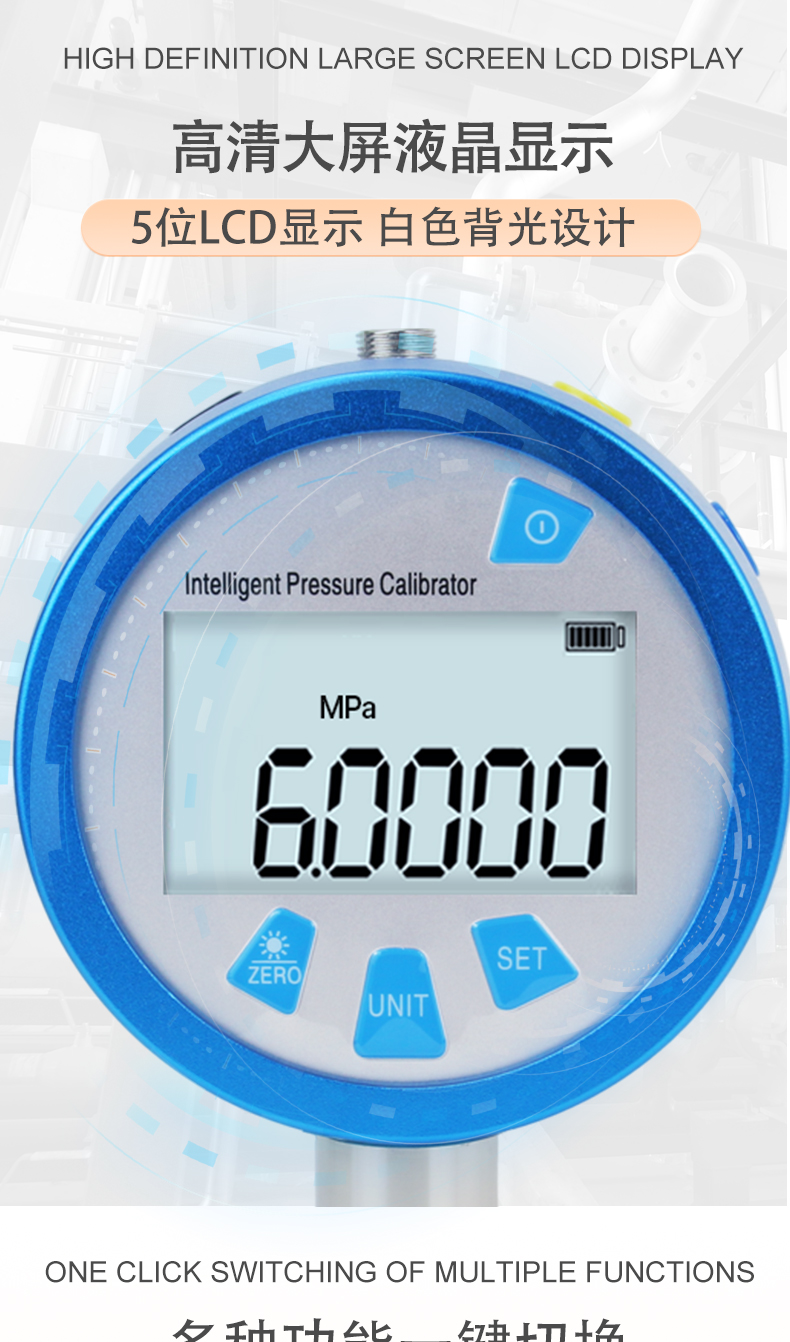

白色背光，5 位数字显示，带进度条显示
压力连接：M20 × 1.5mm
1.2 倍过载

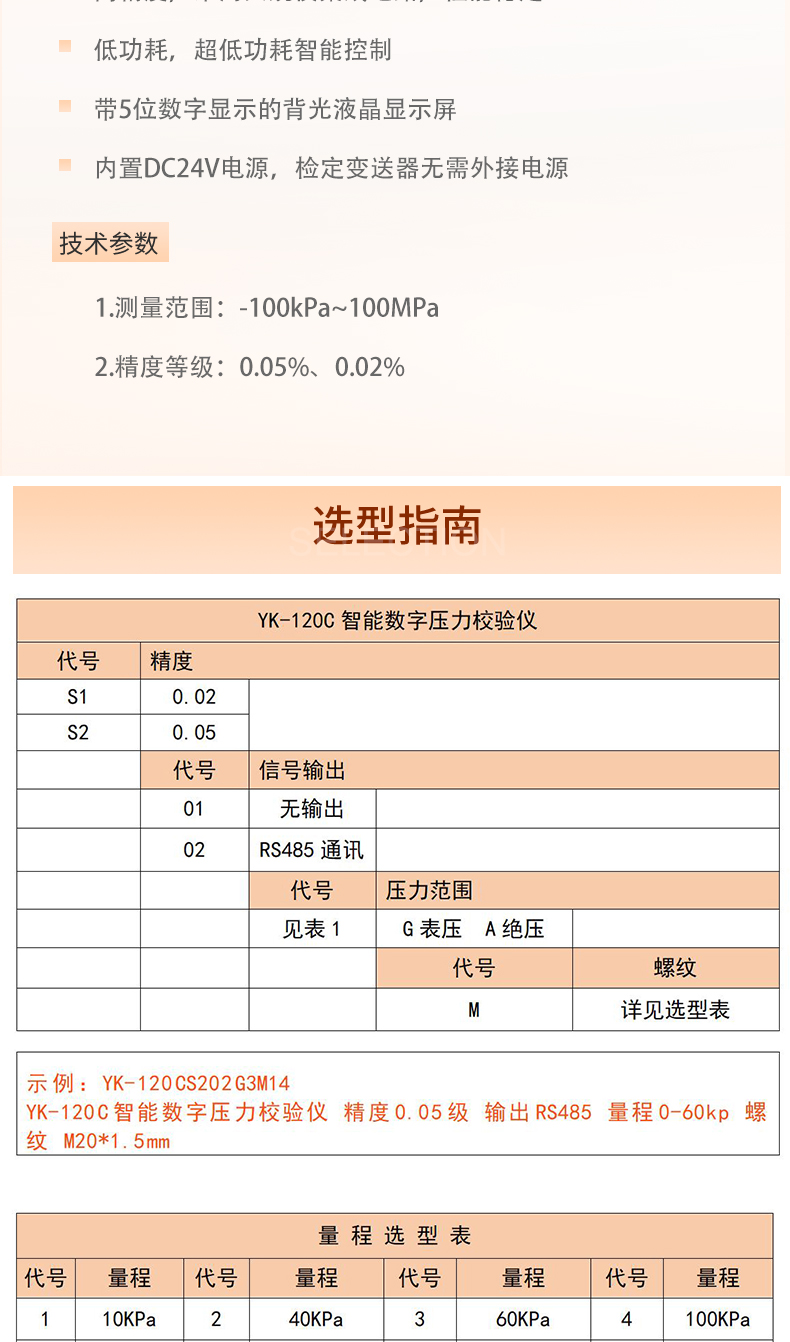

四、选型表
|
YK-120C智能数字压力校验仪 |
||||
|
代号 |
精度 |
|||
|
S1 |
0.02级 |
|
||
|
S2 |
0.05级 |
|||
|
|
代号 |
信号输出 |
||
|
|
01 |
无输出 |
|
|
|
|
02 |
RS485 |
|
|
|
|
03 |
HART |
|
|
|
|
04 |
HART+RS485 |
|
|
|
|
|
代号 |
压力范围 |
|
|
|
|
见表1 |
G表压 A绝压 |
|
|
|
|
|
代号 |
螺纹 |
|
|
|
|
M |
详见选型表 |
|
示例：YK-120CS202G3M14 YK-120C 智能数字压力校验仪 精度 0.05级 输出 RS485 量程 0-60kp 螺纹 M20*1.5mm |
||||
|

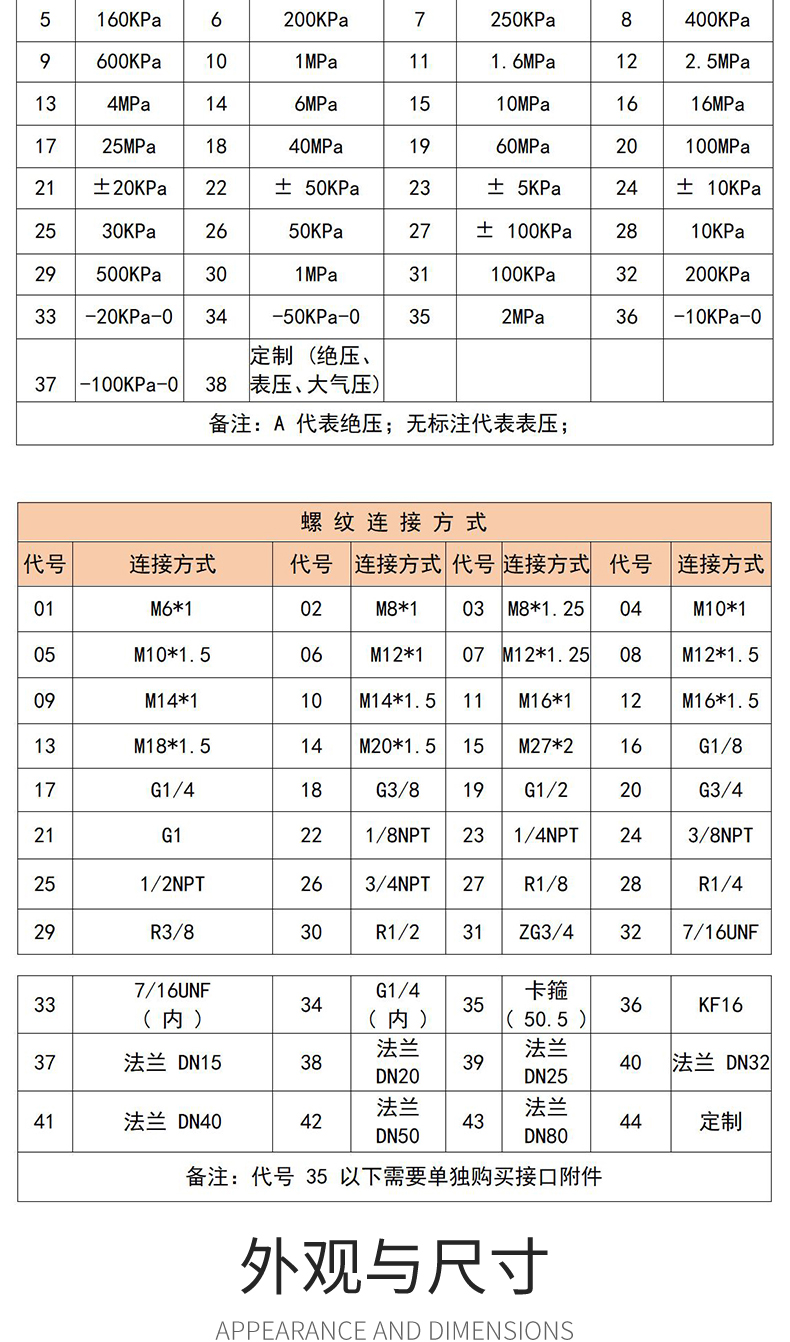

量 程 选 型 表 |
|||||||
|
代号 |
量程 |
代号 |
量程 |
代号 |
量程 |
代号 |
量程 |
|
1 |
10kPa |
2 |
40kPa |
3 |
60kPa |
4 |
100kPa |
|
5 |
160kPa |
6 |
200kPa |
7 |
250kPa |
8 |
400kPa |
|
9 |
600kPa |
10 |
1MPa |
11 |
1.6MPa |
12 |
2.5MPa |
|
13 |
4MPa |
14 |
6MPa |
15 |
10MPa |
16 |
16MPa |
|
17 |
25MPa |
18 |
40MPa |
19 |
60MPa |
20 |
100MPa |
|
21 |
±20kPa |
22 |
± 50kPa |
23 |
± 5kPa |
24 |
± 10kPa |
|
25 |
30kPa |
26 |
50kPa |
27 |
± 100kPa |
28 |
10kPa |
|
29 |
500kPa |
30 |
1MPa |
31 |
100kPa |
32 |
200kPa |
|
33 |
-20kPa-0 |
34 |
-50kPa-0 |
35 |
2MPa |
36 |
-10kPa-0 |
|
37 |
-100kPa-0 |
38 |
定制 (绝压、表压、大气压) |
|
|
|
|
|
备注：A 代表绝压；无标注代表表压； |
|||||||
|
螺 纹 连 接 方 式 |
|||||||
|
代号 |
连接方式 |
代号 |
连接方式 |
代号 |
连接方式 |
代号 |
连接方式 |
|
01 |
M6*1 |
02 |
M8*1 |
03 |
M8*1.25 |
04 |
M10*1 |
|
05 |
M10*1.5 |
06 |
M12*1 |
07 |
M12*1.25 |
08 |
M12*1.5 |
|
09 |
M14*1 |
10 |
M14*1.5 |
11 |
M16*1 |
12 |
M16*1.5 |
|
13 |
M18*1.5 |
14 |
M20*1.5 |
15 |
M27*2 |
16 |
G1/8 |
|
17 |
G1/4 |
18 |
G3/8 |
19 |
G1/2 |
20 |
G3/4 |
|
21 |
G1 |
22 |
1/8NPT |
23 |
1/4NPT |
24 |
3/8NPT |
|
25 |
1/2NPT |
26 |
3/4NPT |
27 |
R1/8 |
28 |
R1/4 |
|
29 |
R3/8 |
30 |
R1/2 |
31 |
ZG3/4 |
32 |
7/16UNF |
|
33 |
7/16UNF ( 内 ) |
34 |
G1/4 ( 内 ) |
35 |
卡箍 ( 50.5 ) |
36 |
KF16 |
|
37 |
法兰 DN15 |
38 |
法兰 DN20 |
39 |
法兰 DN25 |
40 |
法兰 DN32 |
|
41 |
法兰 DN40 |
42 |
法兰 DN50 |
43 |
法兰 DN80 |
44 |
定制 |
|
备注：代号 35 以下需要单独购买接口附件 |
|||||||
五、证书
