高频雷达液位计安装指南
高频雷达液位计安装指南

高频雷达液位计安装说明

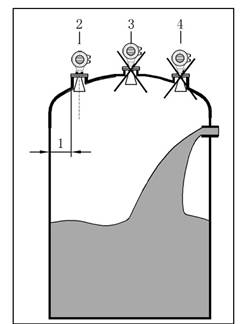

推荐距离(1)墙至安装短管的外壁:
离罐壁为罐直径1/6处,zui小距离为200mm。
不能安装在入料口的上方(4)。
不能安装在中心位置(3),如果安装在中央,会产生多重虚假回波,干扰回波会导致信号丢失。
如果不能保持仪表与罐壁的距离,罐壁上的介质会黏附造成虚假回波,在调试仪表的时候应该进行虚假回波存储。


罐内安装

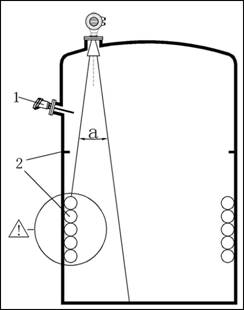

在信号波束内,应避免有如下安装物(1):例如限位开关,温度传感器等。
对称装置(2),如真空环,加圈,挡板等等。
如果罐内有(1)(2)干涉物件,应采用导波管进行测量。
高频雷达液位计zui好安装选择
天线尺寸:天线越大,波束角越小,干扰回波将越弱。
天线调整:将天线调整到zui好测量位置。
导波管:导波管用来避免干扰回波。


罐内安装

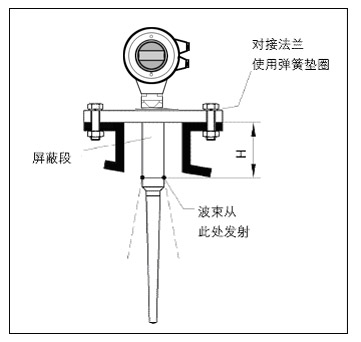

标准安装
雷达天线不可向罐壁倾斜。
为了使温度影响zui小化,在对接法兰的连接处必须使用弹簧垫圈。
杆式天线必须伸出安装短管。
垂直放置杆式天线,不要让雷达束指向罐壁。




罐内安装

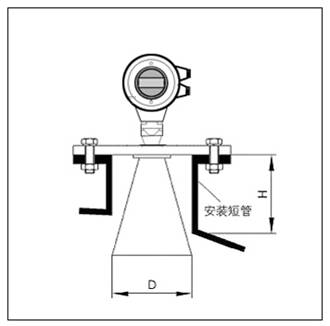

标准安装
雷达天线不可向罐壁倾斜。
喇叭天线必须延伸出安装短管,否则应使用天线延伸管。
喇叭天线必须调整至垂直,不要让雷达束指向罐壁。

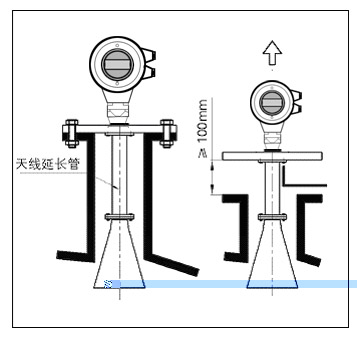

安装短管较长时使用天线延伸管
当喇叭长度小于安装短管长度时,应使用天线延伸管。
如果喇叭直径大于安装短管的直径,包括延伸管在内的天线需要从容器里面安装,并将仪表抬高。选择延伸管使仪表至少抬高100mm。



导波管内安装

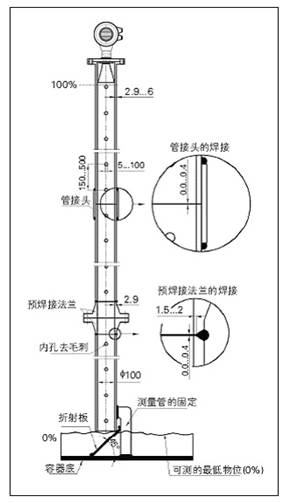

雷达传感器通过导波管或旁通管进行测量,测量管起到导波作用。下面是一个测量管(导波管的构造图)
测量管内壁必须平滑,如果可能的话测量管的内径需要与喇叭口的直径相符,请使用纵伸焊接的不锈钢管。可以通过预先焊接的法兰盘或焊接头延长测量管。
必须注意:
焊接时,不能产生凸点或凸缘。将法兰和测量管对齐固定,然后焊接。焊接不要穿透测量管管壁,管内壁必须保持平滑,一定要小心的除去焊缝和不平滑的地方,否则会造成很强的虚假回波。
