双文丘里管流量测量装置的故障分析

因为专业 所以卓越 | [在线咨询]
双文丘里管流量测量装置的故障分析

双文丘里管与常规节流装置相比,具有下列特点:
⑴、在相同条件下,其流体阻力仅为标准文丘里管的15%、喷嘴的6%、标准孔板的3%,使系统运行的经济性大大提高。
⑵、差压大、测量精度高、性能稳定,良好的结构参数,使整套装置差压流量比率很大,且在较宽的流量范围内具有平直的差压特性。
⑶、量程范围宽、分辨率高,管道安装几乎不需予设直管段,可适用于不同截面的管道,外双文丘里管的诱导作用,使得内文丘里管在很小的入口流速下也能形成较大的差压,且对内文丘里管进出口流场起整流抽吸作用,从而增大了系统量程范围,减小了装置对安装直线段的要求,一般只需予设1.25D的直管段即可,对于不同截面的管道,只需根据相似准则,在其数学模型中使用水力当量直径就可进行准确的流量测量。
⑷、可靠性高,维修方便,主测控元件内流速较高致使灰尘不易附着,一旦有尘埃堵塞,通过外环室予设的排污孔即可排除。
⑸、本装置尤其适用于大管径、低流速、大流量的气体流量测量。目前使用的最大管径为2800mm,最小流速为0.5m/s,最大流量为42万方每小时。
⑹、对于直径或当量直径不大于1000mm的管道可根据用户的要求进行定差压设计,以适用于不同的测量场合。
⑺、本装置只要求介质是气体,对介质成份和其它气体状态参数如温度、压力、介质成份的全范围修正,只要工艺管线不变化,本装置及数学模型均可全面覆盖。

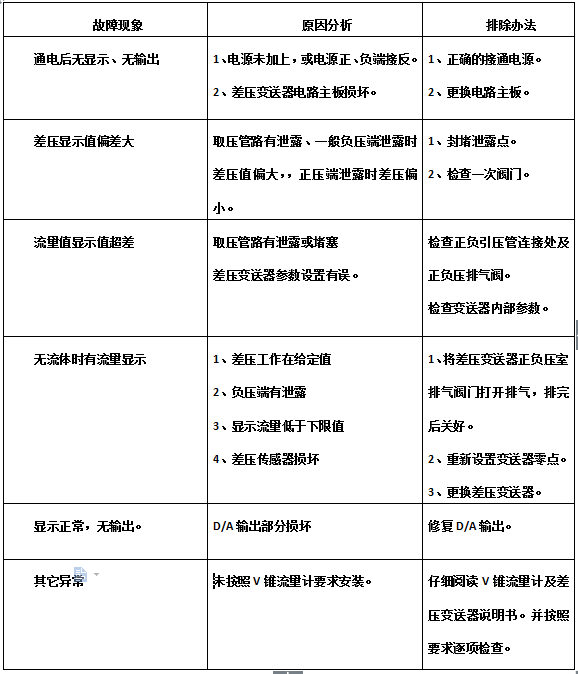

双文丘里管流量测量装置的故障分析:
