4000-118-588
DK活塞式压力计
概述
DK系列活塞式压力计是在我厂YS系列活塞式压力计,KY、JY系列活塞式压力计的基础上重新设计，优化了结构，具有超级耐磨性及完美的可靠性。DK系列活塞式压力计最高精度0.005%。量程最大为160MPa。DK系列采用模块化结构，一个平台可安装不同活塞系统，达到经济实用的目的。
性能特点
1.模块化：活塞系统和压力发生器全模块化结构，各种模块可实现单一工作或组合功能。
2.稳定性：液体活塞采用低位砝码，确保高可靠与稳定性。
互换性：活塞量程可通过更换套筒单元任意互换。
4.活塞套筒单元：采用碳化钨材料制成，其他部分采用优质奥氏体不锈钢制成，可有效避免变形。
5.砝码：采用退磁优质奥氏体不锈钢。
6.转动速度：自由转动状态下，转动速度的衰减与时间有关，例如60MPa产品，30分钟后转速从最初的33.0 rpm下降到24.8rpm。这也说明活塞套筒间隙的压力分布是均匀的。
7.有效面积：在标准大气压和20℃条件下，活塞套筒单元的平均有效面积，以及压力变形系数可以通过基准压力计测量。
活塞下降速度：量程为60MPa的情况下，活塞下降速度与压强成线性关系。在量程为100MPa的情况下，对于所有组件，活塞下降速度和有效面积与压强成线性关系，最大下降速度小于5μm/s，最大有效面积改变小于0.0006mm.
8.活塞下降速度：量程为60MPa的情况下，活塞下降速度与压强成线性关系。在量程为100MPa的情况下，对于所有组件，活塞下降速度和有效面积与压强成线性关系，最大下降速度小于5μm/s，最大有效面积改变小于0.0006mm。
仪器优点
加压系统采用硬密封，不依靠O型圈密封，不用换皮碗，不存在漏压问题，不用经常拆装。
预加压不带阀，不用关预加压阀，从此项技术可以看出我厂机加工水平。
加压系统硬密封，加压杆细，一只手加压到100MPa非常轻松。
活塞筒活塞杆为德国高精度车床产品，无需手工研磨，不存在下降速度不一致，不存在所谓的下降延时不合格。
采用低位活塞式压力计，活塞压力计重心更低，活塞旋转更平稳。
技术规格：
产品型号 压力范围（MPa） 精度等级 使用介质
FKQ-0.25 -0.1~0.25 0.05%
0.02%
0.01%
0.005% 纯净氮气
FKQ-0.6 -0.1~0.6 纯净氮气

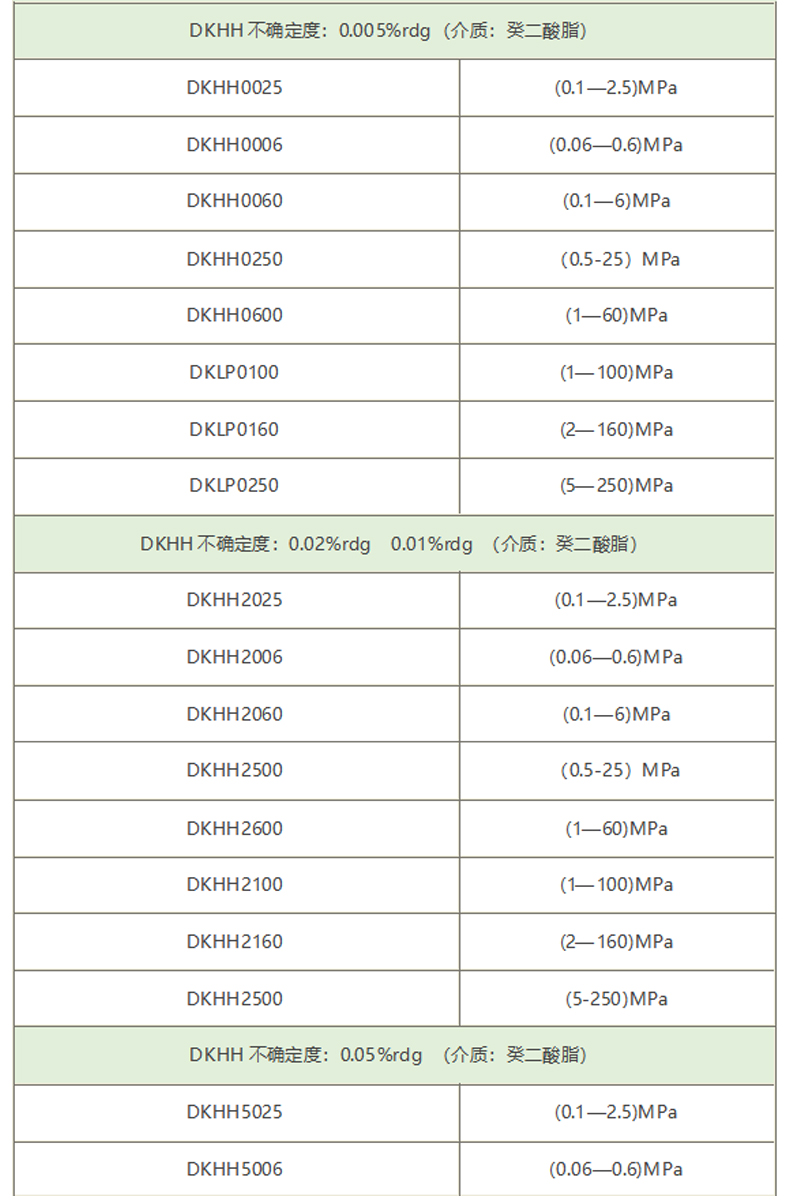

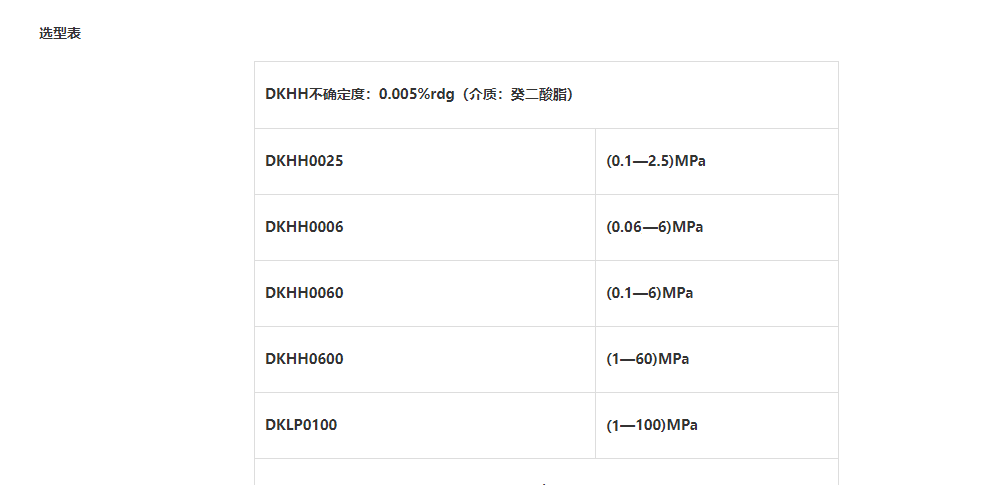

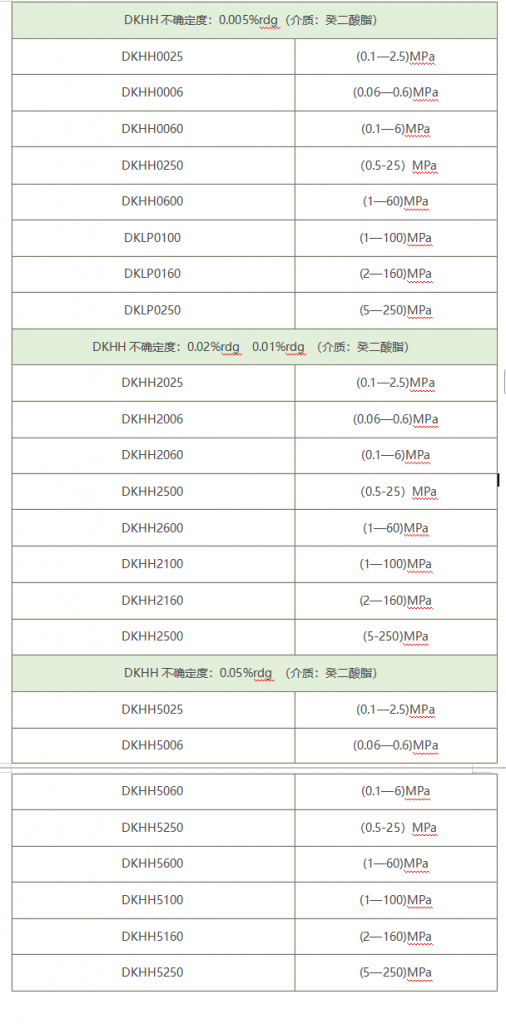

选型表
|
DKHH不确定度：0.005%rdg（介质：癸二酸脂） |
|
|
DKHH0025 |
(0.1—2.5)MPa |
|
DKHH0006 |
(0.04—0.6)MPa |
|
DKHH0060 |
(0.1—6)MPa |
|
DKHH0600 |
(1—60)MPa |
|
DKLP0100 |
(2—100)MPa |
|
DKHH不确定度：0.02%rdg （介质：癸二酸脂） |
|
|
DKHH2025 |
(0.1—2.5)MPa |
|
DKHH2006 |
(0.04—0.6)MPa |
|
DKHH2060 |
(0.1—6)MPa |
|
DKHH2600 |
(1—60)MPa |
|
DKHH2100 |
(1—100)MPa |
|
DKHH不确定度：0.05%rdg （介质：癸二酸脂） |
|
|
DKHH5025 |
(0.1—2.5)MPa |
|
DKHH5006 |
(0.04—0.6)MPa |
|
DKHH5060 |
(0.1—6)MPa |
|
DKHH5600 |
(1—60)MPa |
|
DKHH5100 |
(1—100)MPa |
|
DKHH不确定度：0.02%rdg （介质：蒸馏水） |
|
|
DKHH2025W |
(0.1—2.5)MPa |
|
DKHH2006W |
(0.04—0.6)MPa |
|
DKHH2060W |
(0.1—6)MPa |
|
DKHH2600W |
(1—60)MPa |
|
DKHH不确定度：0.05%rdg （介质：蒸馏水） |
|
|
DKHH5025W |
(0.1—2.5)MPa |
|
DKHH5006W |
(0.04—0.6)MPa |
|
DKHH5060W |
(0.1—6 )MPa |
|
DKHH5600W |
(1—60)MPa |
浏览器自带分享功能也很好用哦~
概述
DK系列活塞式压力计是在我厂YS系列活塞式压力计,KY、JY系列活塞式压力计的基础上重新设计，优化了结构，具有超级耐磨性及完美的可靠性。DK系列活塞式压力计最高精度0.005%。量程最大为160MPa。DK系列采用模块化结构，一个平台可安装不同活塞系统，达到经济实用的目的。
性能特点
1.模块化：活塞系统和压力发生器全模块化结构，各种模块可实现单一工作或组合功能。
2.稳定性：液体活塞采用低位砝码，确保高可靠与稳定性。
互换性：活塞量程可通过更换套筒单元任意互换。
4.活塞套筒单元：采用碳化钨材料制成，其他部分采用优质奥氏体不锈钢制成，可有效避免变形。
5.砝码：采用退磁优质奥氏体不锈钢。
6.转动速度：自由转动状态下，转动速度的衰减与时间有关，例如60MPa产品，30分钟后转速从最初的33.0 rpm下降到24.8rpm。这也说明活塞套筒间隙的压力分布是均匀的。
7.有效面积：在标准大气压和20℃条件下，活塞套筒单元的平均有效面积，以及压力变形系数可以通过基准压力计测量。
活塞下降速度：量程为60MPa的情况下，活塞下降速度与压强成线性关系。在量程为100MPa的情况下，对于所有组件，活塞下降速度和有效面积与压强成线性关系，最大下降速度小于5μm/s，最大有效面积改变小于0.0006mm.
8.活塞下降速度：量程为60MPa的情况下，活塞下降速度与压强成线性关系。在量程为100MPa的情况下，对于所有组件，活塞下降速度和有效面积与压强成线性关系，最大下降速度小于5μm/s，最大有效面积改变小于0.0006mm。
仪器优点
加压系统采用硬密封，不依靠O型圈密封，不用换皮碗，不存在漏压问题，不用经常拆装。
预加压不带阀，不用关预加压阀，从此项技术可以看出我厂机加工水平。
加压系统硬密封，加压杆细，一只手加压到100MPa非常轻松。
活塞筒活塞杆为德国高精度车床产品，无需手工研磨，不存在下降速度不一致，不存在所谓的下降延时不合格。
采用低位活塞式压力计，活塞压力计重心更低，活塞旋转更平稳。
技术规格：
产品型号 压力范围（MPa） 精度等级 使用介质
FKQ-0.25 -0.1~0.25 0.05%
0.02%
0.01%
0.005% 纯净氮气
FKQ-0.6 -0.1~0.6 纯净氮气
选型表
|
DKHH不确定度：0.005%rdg（介质：癸二酸脂） |
|
|
DKHH0025 |
(0.1—2.5)MPa |
|
DKHH0006 |
(0.04—0.6)MPa |
|
DKHH0060 |
(0.1—6)MPa |
|
DKHH0600 |
(1—60)MPa |
|
DKLP0100 |
(2—100)MPa |
|
DKHH不确定度：0.02%rdg （介质：癸二酸脂） |
|
|
DKHH2025 |
(0.1—2.5)MPa |
|
DKHH2006 |
(0.04—0.6)MPa |
|
DKHH2060 |
(0.1—6)MPa |
|
DKHH2600 |
(1—60)MPa |
|
DKHH2100 |
(1—100)MPa |
|
DKHH不确定度：0.05%rdg （介质：癸二酸脂） |
|
|
DKHH5025 |
(0.1—2.5)MPa |
|
DKHH5006 |
(0.04—0.6)MPa |
|
DKHH5060 |
(0.1—6)MPa |
|
DKHH5600 |
(1—60)MPa |
|
DKHH5100 |
(1—100)MPa |
|
DKHH不确定度：0.02%rdg （介质：蒸馏水） |
|
|
DKHH2025W |
(0.1—2.5)MPa |
|
DKHH2006W |
(0.04—0.6)MPa |
|
DKHH2060W |
(0.1—6)MPa |
|
DKHH2600W |
(1—60)MPa |
|
DKHH不确定度：0.05%rdg （介质：蒸馏水） |
|
|
DKHH5025W |
(0.1—2.5)MPa |
|
DKHH5006W |
(0.04—0.6)MPa |
|
DKHH5060W |
(0.1—6 )MPa |
|
DKHH5600W |
(1—60)MPa |
