电磁流量计工作原理

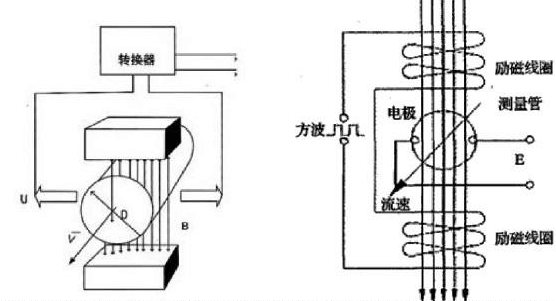

电磁流量计工作原理：电磁流量计根据法兰第电磁感应原理，在与测量管轴线和磁力线想垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流速成正比例，其值为：E=B*V*D*K

电磁流量计电极工作原理

电极的测量公式可以用下列公式表示：　　E=BVD （V）　　式中：E－感应电动势 V 　　B－磁场的磁通密度 T 　　V－导电液体平均流速 m/s 　　D－导管的内径 m

转换器的工作原理

是由液体流动产生的感应电势信号十分微弱，受各种干扰因素的影响很大，转换器的作用就是将感应电势信号放大并转换成统一的标准信号并抑制主要的干扰信号。其任务是把电极检测到的感应电势信号Ex经放大转换成统一的标准直流信号。

电磁流量计的特点

电磁流量计的优点是压损极小，可测流量范围大。大流量与小流量的比值一般为20：1以上，适用的工业管径范围宽，大可达3米，输出信号和被测流量成线性，精确度较高，可测量电导率≥5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。但它不能测量气体、蒸汽以及纯净水的流量。
