WS3051工业密度计说明书

因为专业 所以卓越 | [在线咨询]
WS3051工业密度计说明书
WS3051-E-MD13YC-E系列音叉振动式密度计,配有基于微处理器的电子转换装置,集信号处理、计算和诊断功能于一身。除了具有令人信服的测量精度和可靠性,它可与PC通过RS485接口直接通讯,在专业用户软件环境下,用户可直接对其进行在线节点配置、故障诊断和数据记录。在测量密度和温度的同时,也可计算出基本密度、°API、白利糖度以及浓度百分比、质量百分比、体积百分比、比重等参数。
WS3051-E-MD14YC-E系列音叉密度计可以直接安装于储罐和管线上,其测量的流体粘度可高达20000cP,这是其优于其它同类产品的一个显著特征,而且它还具有极高的性能价格比。
产品特点:
1.适应性强:被测物料不同的电参数、气泡,振动,密度对测量均不产生影响。
2.免于维护:由于音叉限位开关的检测过程由电子电路完成,无活动部件,所以一经安装投运便不需要维护。
3.不需调校:由于音叉限位开关的检测不受被测介质电参数及密度的影响,所以无论测量何种液体都不需现场调校
技术参数:
测量范围:0.000– 3.000 g /cm3 (0000 – 3000 kg/m3)(用户可随意选用测量范围)
标定范围:0.000 – 3.000 g/cm3(0000 –3000 kg/m3) (根据用户选用测量范围来标定)
测量精度:± 0.005g/cm3、± 0.001 g/cm3 (用户自行选择适用精度)
重复性:± 0.0002 g/cm3 (± 0.2 kg/m3)
操作温度范围:-50℃~ +200℃(不同介质温度可选,分为低温、常温、高温型)
最大工作压力:207 bar (3000psi)
流体粘度范围:0 – 20000cP
温度系数:小于0.1 kg/m3/℃(校正后)
压力影响:可忽略不计
内置温度传感器:PT100
接液材质:钛、四氟聚乙烯(特富隆)
叉体涂层:标准型,PTFE或电解抛光
供电电源:24VDC,≥50 mA
智能信号输出:4 -20 mA,0-1000Hz,RS485 Modbus RTU
输出精度(20℃):读数的± 0.1%或± 0.05% FS
输出重复性(-40 ~ +85℃):± 0.05% FS
过程连接:螺纹型、法兰型、卫生型(尺寸可根据现场或用户自行要求定制)
防护等级:IP65
外壳:铝合金
防爆型:   EXdⅡCT456
应用行业:
WS3051-E-MD14YC-E系列音叉密度计典型行业包括:石油化工行业,酿酒业,食品行业,制药行业和矿物加工(如粘土,碳酸盐、硅酸盐等),具体应用于以上行业中的多产品管道和罐体中的界面检测,搅拌混合物的密度检测,反应釜终点监测,离析器界面检测。
产品优缺点:
优点:安装简单,即插即用,免维护。可以测量含有固体或气泡的混合介质密度。
缺点:该密度计用于测量易结晶、结垢介质时效果不理想;此物料可选用我司另外一款静压式智能在线密度计:WS3051-E-MD07系列。
密度计
差压侧壁安装在线密度计,侧壁式密度计,智能在线密度计(也称在线密度变送器)是一种用于连续在线测量液体的浓度和密度的设备,可直接用于工业生产过程。密度计采用先进技术,包括:一个电容式差压传感器以及与其相连接的、插入生产过程的一对压力中继器。在两个压力中继器之间有个温度传感器,用来补偿过程液体的温度变化。智能在线密度计为二线制密度变送器,主要用于工业过程控制,在线密度计根据浓度与密度的大小产生相应的4-20mA信号,可通过数字通信进行远程校准与监测。
工作原理:差压式在线密度计工作原理是根据重力和浮力平衡的原理制作而成,无论放在什么液体中,密度计的重力G不变,漂浮在液上时,浮力F等于重力G,也就是密度计受到的浮力F也不变。当密度计沉入的液体的密度越大,由阿基米德原理F=ρgv可知,浮力F、g不变,液体密度ρ越大,物体排开液体的体积V越小,也就是说密度计浸入液面下的体积越少,液面对应密度计的刻度就越靠下边,如果密度计沉入的液体的密度越小,出现的情况相反。

密度计

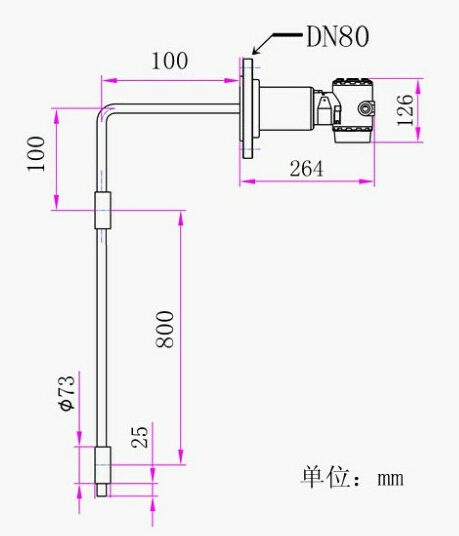

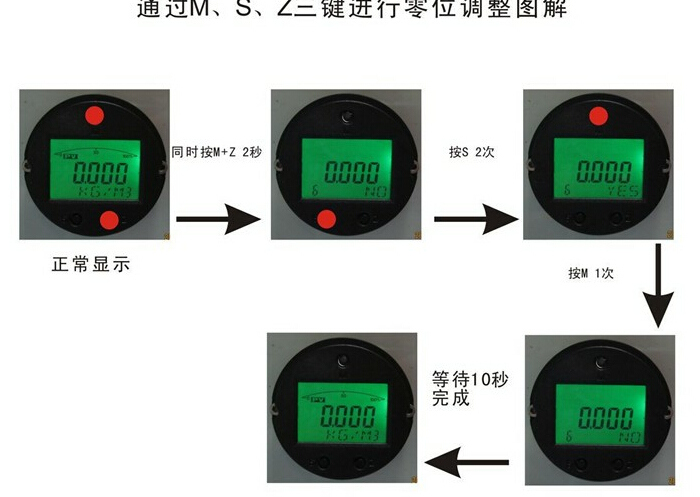

WS3051-MD系列智能在线密度计,采用国产或原装进口RoseMount多参数共面法兰传感器,对各种液体或液态混合物进行在线密度测量。在脱硫脱硝行业用于石灰石浆液、石膏浆液、硫酸铵溶液,硫酸镁溶液等密度测量;氨水、尿素溶液浓度测量;选煤选矿行业用于重介悬浮液、水煤浆、铁矿浆、铜浆浆等各种矿浆密度在线测量;水泥行业水泥浆、砂浆、混泥土等密度测量; 制药行业高温药液密度测量;酿酒酒精密度测量;食品工业葡萄汁、番茄汁、果糖浆、植物油及软饮料密度测量;造纸业;黑浆、绿浆、白浆、碱溶液的测量;化工行业盐酸、硫酸、氯乙酸、清洁剂、乙二醇、酸碱及聚合物密度的测量。还可应用于采矿盐水、钾碱、天然气、生物制药等行业。 2.主要特点 1、采用一体化结构的两线制变送器,无活动部件维护简单. 2、五位数字液晶显示. 3.国产差压变送器可带温度补偿,适用于温度变化幅度大的介质。 4、安装使用方便,装入液体即可显示读数. 5、使用于流体或静止液体。 6、自定义密度单位,便于进行行业标密换算. 7、连续在线测量液体密度无过程中断,可直接用于生产过程控制. 8、膜片材质为316L、哈氏C-276、蒙乃尔、钽等优质材料,安全,卫生,防腐性好。 3、工作原理 4、技术指标 输出信号: 双线制4~20mA,叠加Hart协议数字信号电 源: 12~45VDC 密度量程: 0~5g/cm3 静态精度: 0.001g/cm3 负载范围 5、物理指标电气接口;1/2NPT或M20*1.5 过程接口;DN50/DN80等国标法兰测量室及法兰材质:304、316不锈钢、PTFE、PP、PPR等。填 充 液:DC200硅油 6、安装原则:由于工作原理的局限,密度计应安装在流速低、压力平稳的地方。具体事项如下: 1、产品必须竖直安装,与地面垂直度不大于5度(可参照连接法兰上的水平仪,把气泡调到中心,如安装不垂直,会导致测量偏差) 2、应尽量安装在冲击和振动小、气泡少的地方。 3、安装位置尽量远离变频器或大功率电机,必要时采取隔离措施,使用屏蔽电源线。 4、如选择管道安装密度计,流速应控制在1米/秒左右,建议尽量采旁通支管安装方式,一般主管阀门开度为2/3,密度计进口阀全开,出口阀可关小控制流速,安装示意图如下: 对于有粘性或易结晶的介质如水泥浆、混泥土、砂浆、水煤浆、重介悬浮液、石灰石浆、石膏浆、污泥浆、硫铵溶液等,密度计排空时需要冲洗传感器膜片。冲洗膜片可以用工艺水从管道内冲洗,或者订货时注明密度计带现场冲洗口。 5.密度计在静态工况时精度最高,所以,槽或罐体以及缓冲罐安装是第一选择。如罐内介质腐蚀性不强,用316材质可满足,且罐内又无搅拌,则可以选择单法兰顶装或侧装杆式密度计。安装示意图如下: 如罐内有搅拌器或罐内介质腐蚀性比较强,用316材质不能满足要求,则选择双法兰侧壁式密度计。这情况下,两个取压焊接口位置必须在最低液面以下,法兰中心距一般为500mm,法兰大小DN80、PN1.6,为避免气泡或介质沉积、聚集、堵塞,法兰焊接短管选用大小头,两个口还要尽量避开搅拌产生的漩涡面。安装示意图如下: 7、接线 接线示意图 1)信号端子设置在电气盒的一个独立舱内。在接线时,可拧下接线侧的表盖。如图连接电源线(信号是附加在电源线上的)。信号线不要与其它电源线一起穿金属管或同放在一线槽中,也不要在强电设备附近通过。 2)接完线后应拧紧表盖以保证与密封O型圈紧密接触,如不拧紧,湿气会进入电气盒内,影响电路正常工作。 3)密度计外壳接地。因为变送器通过电容耦合接地,所以检查绝缘电阻时,电路检查应采用不大于45V的电压,密度计的最大输出电流不超过30mA.DC。 8、调试 密度计在出厂前已进行零点调整和常温标定。正确安装后空管加电表头应显示密度值为零,单位是g/cm3(克每立方厘米)。如果安装时垂直度不够,或本地重力速度度与标定地重力加速度相差较大,还需要进行零点量程调整。零点调整 调整示意图3 2)当密度计的零位为1g/cm3或1000kg/m3时,可在管道内加入纯水按下零点按扭持续6秒钟以上,表头显示为零时放松按扭即可。量程调整在管道中充满标准液体,管道在加热过程中,显示密度值会有所变化,是因为整个密度计系统各部分温度不一致造成。待系统各部分温度稳定后(可能要一两个小时),记下显示的密度值。如果该密度值与实验室在此温度下测得的密度值相同,在误差允许的范围内.www.lyibiao.com  www.369yb.com
