电磁流量计图文详解

因为专业所以卓越 | [在线咨询]

电磁流量计图文详解

关于电磁流量计的原理介绍有很多种，下面我们就用云仪的方式来为大家解释一下

本标准描述了用于测量充满封闭管道中导电液体流量的工业电磁流量计的原理和主要设计特点，并涉及它们的安装、运行、特性以及校准。本标准不规定流量计在危险环境中应用的安全防护要求。它不适用于导磁性浆液及液态金属的测量，也不适用于有卫生要求的场合。本标准包括交流励磁型和脉冲直流励磁型两种流量计

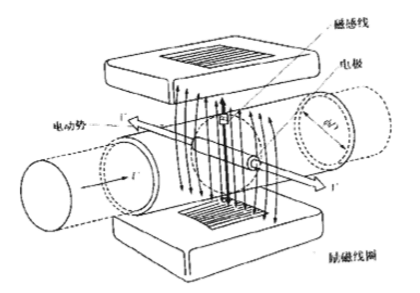

当液体在磁场中运动时，根据法拉第定律产生感应电动势（见图1）。如果磁场垂直于流动液体的电绝缘管道，而液体的电导率又不太低，则装在管壁上的两个电极之间可测量到一个电压，这电压同磁通量密度、液体的平均流速以及两个电极之间的距离成正比。这样，就可以测得液体的流速，进而测得液体的流量。

关于电势感应其实非常的简单，我们在初中的物理中就有接触，只是现在转换为工业仪表很多人觉得比较高深而已

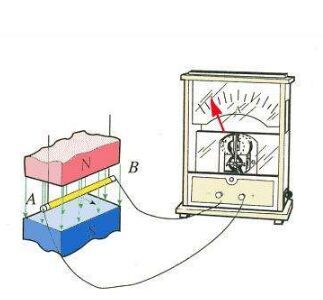

下图大家可以看下，方便大家理解电磁流量计。旁边的AB两个头就类似于电磁流量计的两个电极，上下的磁铁代表是励磁线圈中间的箭头为产生的磁场
