桥梁监测方案

桥梁监测方案

所属分类： 智慧监测方案
浏览次数：
桥梁监测 桥梁跨度不断增大，同时收到台风影响，震动和摆幅比较大，严重影响桥梁的正常运营。云仪以自主研发的GNSS桥梁在线监测设备为基础，单机实现GNSS、倾角和振动加速度的几
029-87559652 029-87559653
专业工程师
一对一服务
文字介绍 Product Description
桥梁监测
桥梁跨度不断增大，同时收到台风影响，震动和摆幅比较大，严重影响桥梁的正常运营。云仪以自主研发的GNSS桥梁在线监测设备为基础，单机实现GNSS、倾角和振动加速度的几何变形监测输出，内部集成RTK高精度算法实现动态与静态自适应解算。可以实时显示监测桥梁在多种工作环境及结构载荷状态下的整体变化情况。以期达到昼夜恒久、稳定监测的效果。

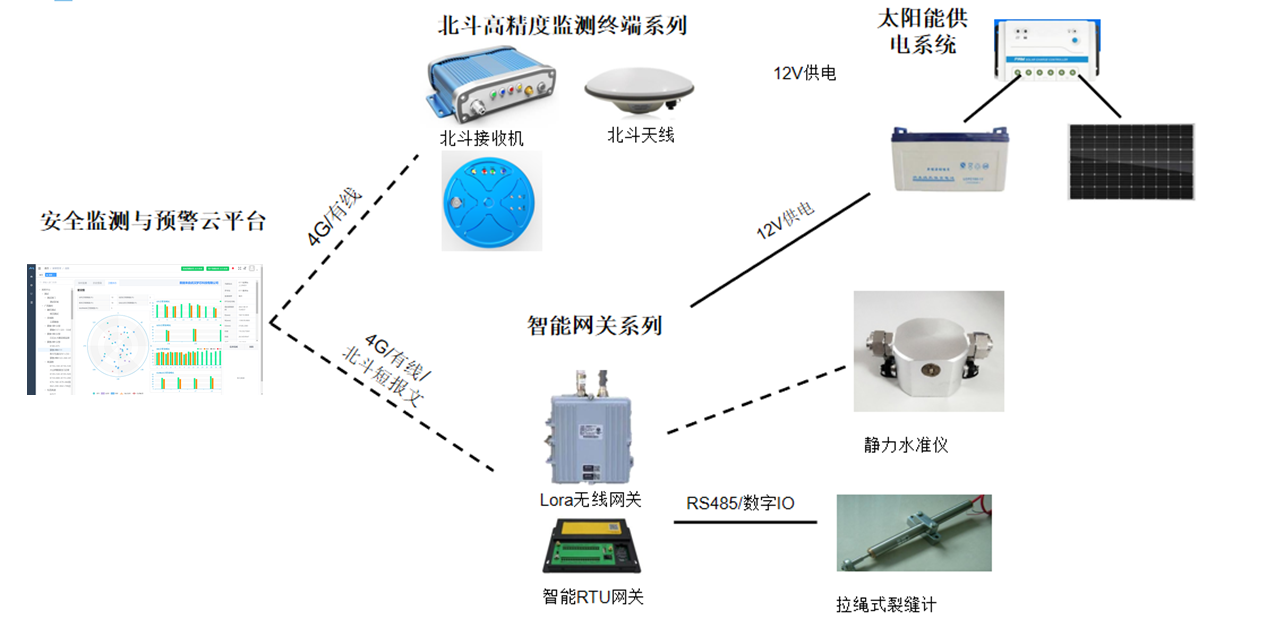

系统组成

采集端子系统：采集端子系统由GNSS接收机、加速度计、振动传感器、测斜仪、裂缝计等多种传感器融合的系统。
数据传输子系统：无线数传终端通过各种传输协议实现与控制中心计算机之间的高速、稳定、可靠的光纤通信，实时传输监测数据。
数据处理与平台展示系统：监控中心系统由北斗解算软件与监测可视化平台组成，完成对监控数据的实时采集、处理、显示、存储、评估、预警等功能。
高精度GNSS自适应算法：采用实时动态和静态自适应结合处理算法，精度可达到水平±2mm、高程±3mm。
高动态GNSS RTK算法：采用RTK算法，按1Hz采样频率实时监测各点位坐标，获取建筑物实时变化状态。
多模通信，自主切换：4G、窄带自组网及北斗短报文通信自主切换，保证监测数据稳定且可靠上报。
实时动态自动监测：以三维引擎建立桥梁三维模型，融合多源监测数据，实时动态展示桥梁振幅位移及频率。
