激光雷达料位计

一、 产品概述
激光物位计也称激光料位计由半导体激光器发射连续或高速脉冲激光束，激光束遇到被测物体表面进行反射，光线返回由激光接收器接收。并精确记录激光自发射到接收之间的时间差，从而确定从激光雷达到被测物之间的距离.
二、 原理：
距离物料表面的距离D 与脉冲的时间行程T 成正比：
D=C×T/2 其中C 为光速
因空罐的距离E 已知，则物位L 为：
L=E-D
根据用户设置的量程和满度信息，处理器计算出当前料位的百分比，然后按照比
例输出4-20mA 或0-5V 等模拟信号、RS485Modbus的数字信号、警示报警继电器开关信号等。
根据测量时间方法的不同，激光雷达物位计可分为脉冲式和相位式两种测量形式，
三、 优点：
l 测量光束发散角小、方向性好
l 量程大、测距远、盲点最少
l 不受介质温度影响。不受温度变化影响
l 非插入式测量，非接触测量。
l 测量速度快，适合变化快的液位及料位测量
l 操作简单，可编程测量。
l 测量精确、高精度适合高要求项目
l 分辨率高出一般仪表十倍
l 波束角小，适合长距离定位，避免障碍物
四、 技术参数
l 供电220V AC  24VDC 可选。
l 4.3寸触摸屏显示，纯中文显示界面，无需培训即可操作。
l 测量范围：0.05-1000范围内可选。
l 测量精度0.1%，分辨率1毫米。
l 输出双路4-20毫安信号，可输出空高，料高，支持体积编程显示。
l 可选择开关量输出（选配）。
l 安装方式：法兰安装（默认DN50法兰） 支架安装（物料测量）

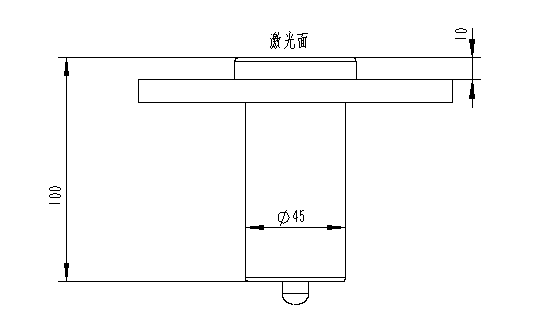

五、 外形尺寸（DN50为例）

六、 使用与设置
接线：

1:220V AC    2:220V AC
3：激光探头正   4：激光探头负
5：激光探头输出正    6：激光探头输出负
7：空高输出 mA+   无源     8：空高输出 mA-   无源
9：料高输出 mA+   无源     10：料高输出 mA-   无源

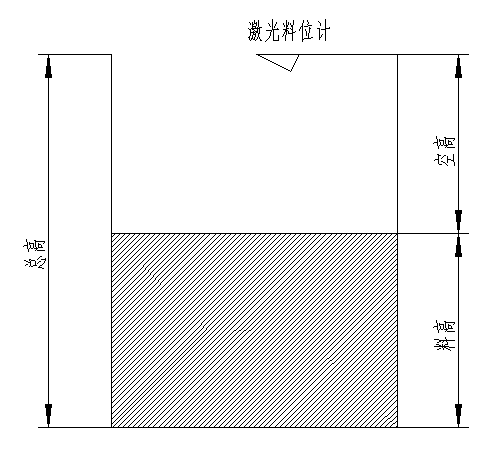

高度说明：

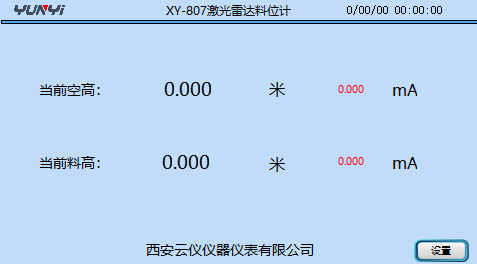

主界面：

显示空高，空高输出
显示料高，料高输出

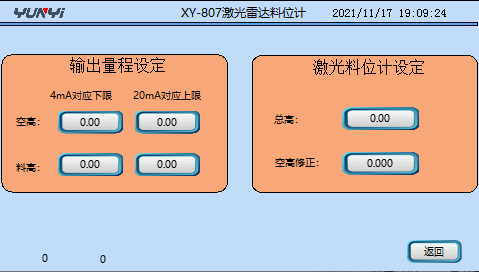

设置界面：

输出设置：
空高：设置空高4-20毫安对应的上下限
料高：设置料高4-20毫安对应的上下限
总高：设置总高   料高=总高-料高
空高修正：可修正安装点误差  真实空高=空高-空高修正
返回：返回主界面
