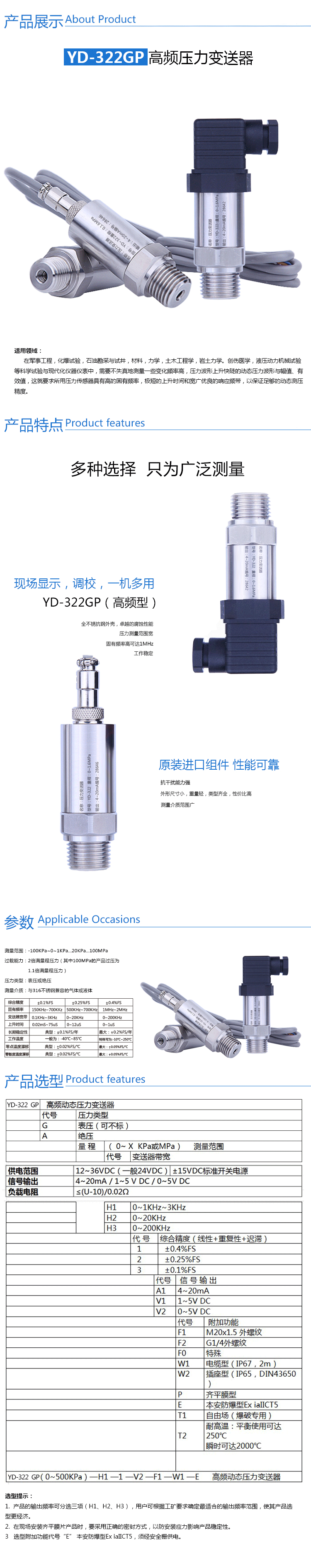

高频压力变送器

高频压力变送器适用领域：
在军事工程，化爆试验，石油勘采与试井，材料，力学，土木工程学，岩土力学。创伤医学，液压动力机械试验等科学试验与现代化仪器仪表中，需要不失真地测量一些变化频率高，压力波形上升快陡的动态压力波形与幅值、有效值，这就要求所用压力传感器具有高的固有频率，极短的上升时间和宽广优良的响应频带，以保证足够的动态测压精度。

产品特点
◇ 全不锈抗钢外壳，卓越的腐蚀性能
◇ 压力测量范围宽
◇ 固有频率高可达1MHz
◇ 工作稳定
◇ 抗干扰能力强
◇ 原装进口组件，性能可靠。
◇ 外形尺寸小，重量轻，类型齐全，性价比高
◇ 测量介质范围广

产品性能

测量范围	-100KPa~0~1KPa…20KPa...100MPa
过载能力	2倍满量程压力(其中100MPa的产品过压为1.1倍满量程压力)
压力类型	表压或绝压
测量介质	与316不锈钢兼容的气体或液体



综合精度	±0.1%FS	±0.25%FS		±0.4%FS
固有频率	150KHz~700KHz	500KHz~1MHz		1MHz~2MHz
变送器带宽	0~1KHz~3KHz	0~20KHz		0~200KHz
上升时间	0~0.2mS~75μS	0~12μS		0~1μS
长期稳定性	典型：±0.1%FS/年		最大：±0.2%FS/年
工作温度	一般为-40℃~85℃		特殊可为-10℃~250℃
零点温度漂移	典型：±0.02%FS/℃		最大：±0.05%FS/℃
灵敏度温度漂移	典型：±0.02%FS/℃		最大：±0.05%FS/℃



供电范围	12~36VDC（一般24VDC）	±15VDC标准开关电源
信号输出	4~20mA / 1~5 V DC / 0~5V DC
负载电阻	≤(U-10)/0.02Ω


选型提示：
1.  产品的输出频率可分选三项（H1、H2、H3），用户可根据工矿要求确定最适合的输出频率范围，使其产品选型更经济。
2.  在现场安装齐平膜片产品时，要采用正确的密封方式，以防安装应力影响产品稳定性。
3   选型附加功能代号“E” 本安防爆型Ex iaIICT5，须经安全栅供电。


在军事工程，化爆试验，石油勘采与试井，材料，力学，土木工程学，岩土力学。创伤医学，液压动力机械试验等科学试验与现代化仪器仪表中，需要不失真地测量一些变化频率高，压力波形上升快陡的动态压力波形与幅值、有效值，这就要求所用压力传感器具有高的固有频率，极短的上升时间和宽广优良的响应频带，以保证足够的动态测压精度。
