产品摘要:

LUCB型插入式涡街流量计,可广泛的适用于各种行业大口径气体、液体、蒸汽流量计量,也可测量含有微小颗粒、杂质的混浊液体,并可作为流量变送器用于自动控制系统中。


产品描述

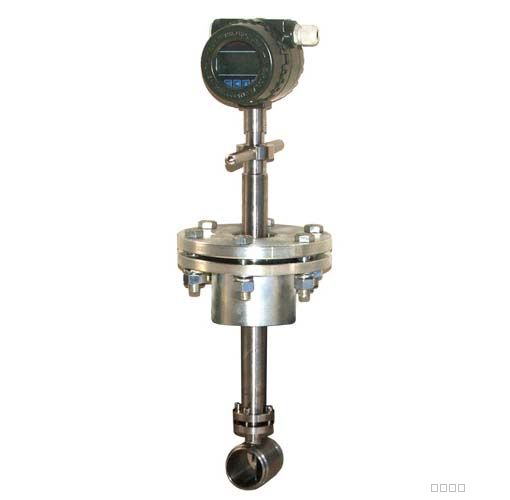

插入式涡街流量计产品概述:



LUCB型插入式涡街流量计传感器,可广泛的适用于各种行业大口径气体、液体、蒸汽流量计量,也可测量含有微小颗粒、杂质的混浊液体,并可作为流量变送器用于自动控制系统中。



插入式涡街流量计主要特点:


a.可实现不断流拆装传感器,可实现放大器与传感器分离(分离距离15m)。
b.采用消扰电路和抗振传感头,使仪表具有一定抗环境振动性能。
c.压力损失小,量程范围宽,范围度达1:25。
d.无可动部件,长期稳定,结构简单便于安装和维护。
e.可测介质温度达+250℃。



插入式涡街流量计详细参数:



插入式涡街流量计



公称通经(mm)

200,250,300,400,500,600,800,1000,1200,1500

仪表规格

简易插入式

球阀插入式

拆装方式

断流后拆装

不需断流,关闭球阀后即可拆装

仪表型号

A型

B型

精确度

±2.5%

±2.5%

量程比

1:10;1:15

1:10;1:15

显示器

可选

可选

输出信号

可选:脉冲或4-20mA

可选:脉冲或4-20mA

信号线接口

内螺纹M20×1.5

内螺纹M20×1.5

通讯接口

可选RS485

可选RS485

供电电源

传感器:+12VDC、+24VDC(可选)
变送器:+24VDC
现场显示型:仪表自带3.2V锂电池

传感器:+12VDC、+24VDC(可选)
变送器:+24VDC
现场显示型:仪表自带3.2V锂电池

信号传输线

STVPV3×0.3(三线制),2×0.3(二线制)

STVPV3×0.3(三线制),2×0.3(二线制)

传输距离

≤500m

≤500m

防爆等级

可选ExdIIBT6或ExiaIICT4

可选ExdIIBT6或ExiaIICT4

防护等级

IP65

IP65

允许振动加速度

1.0g

1.0g

阻力损失系数

Cd<2.6

Cd<2.6

整机功耗

<1W

<1W

仪表材质

1Cr18Ni 9Ti

1Cr18Ni 9Ti

公称压力

PN1.6Mpa;PN2.5Mpa

PN1.6Mpa;PN2.5Mpa

被测介质温度(℃)

-40~+250℃

-40~+250℃

环境条件

温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa

温度-10~+55℃,相对湿度5%~90%,大气压力86~106Kpa





插入式涡街流量计测量范围:



公称通径
(mm)

测量范围(m3/h)

公称通径
(mm)

测量范围(m3/h)

液体

气体

液体

气体

200

70-700

600-6000

500

450-4500

4200-42000

250

110-1100

1060-10600

600

600-6000

6100-61000

300

180-1800

1500-15000

800

800-8000

11000-110000

350

210-2100

2000-20000

1000

1200-12000

17000-170000

400

270-2700

2700-27000

1200

1800-18000

24000-240000

450

350-3500

3300-33000

1500

2600-26000

38000-380000
