产品摘要:

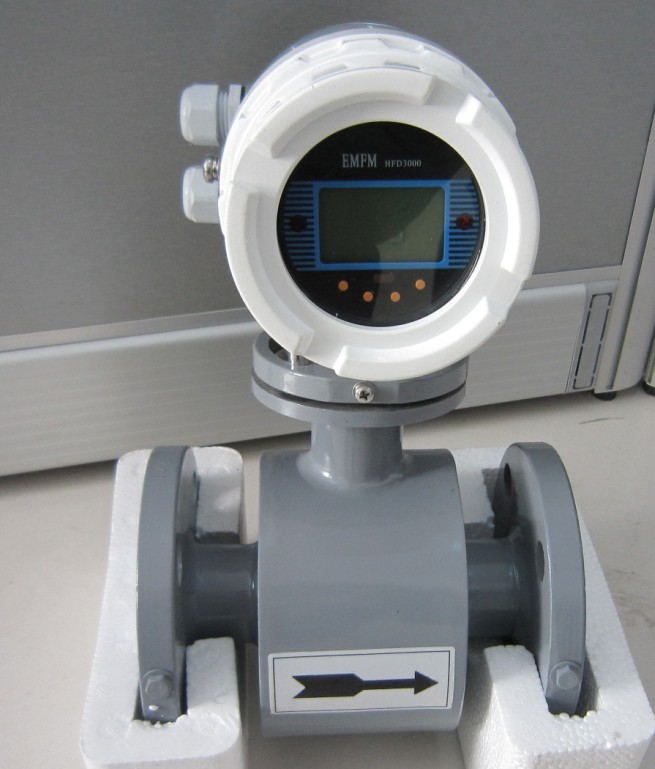

ZF-D高精度电磁流量计可以达到精度0.2%,精确度高,流量测量范围度可达1500:1


产品描述

高精度电磁流量计特点

ZF-D系列高精度电磁流量计,具有以下特点:

不受流体密度、粘度、温度、压力和电率变化的影响,线性测量原理能实现高精确度测量;

测量管内无阻流件,压损小,直管段要求低;

公称通径DN6-DN2000覆盖范围宽,衬里和电极有多种选择,能满足测量多种导电流体的要求;

转换器采用可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗小;

转换器采用16位嵌入式微处理器,全数字处理,运算速度快,抗干扰能力强,测量可靠,精确度高,流量测量范围度可达1500:1;

高清晰度背光LCD显示,全汉字菜单操作,使用方便,操作简单,易学易懂;

具有RS485或RS232O数字通讯信号输出;

具有电导率测量功能,可以判别传感器是否空管,具有自检与自诊断功能;

采用SMD器件和表面安装(SMT)技术,电路可靠性高;

可用于相应的防爆场合。

ZF-D系列高精度电磁流量计主要用途

 ZF-D系列高精度电磁流量计,可用来测量封闭管道中导电流体的体积流量。广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。

ZF-D系列高精度电磁流量计使用环境条件

   环境温度:   传感器-25℃~+60℃   转换器-10℃~+60℃

   相对温度:   5%-95%

ZF-D系列高精度电磁流量计工作条件

   流体最高温度:   一体型  70℃

                    分离型:   聚四氟乙烯衬里   150℃

                               氯丁橡胶衬里     80℃

                               聚氨酯橡胶衬里   70℃

     流体电导率:   ≥5uS/cm

ZF-D系列高精度电磁流量计产品型式和组成

电磁流量计由电磁流量转换器和电磁流量传感器两大部分组成,分离型还需要一根专用的双层屏蔽的电缆连接转换器和传感器。ZF-D系列高精度电磁流量计分为一体型和分离型两种结构形式。可用于规定的防爆场所。传感器有7种不同材料的电极和4种不同材料的衬里可供选用。

ZF-D系列高精度电磁流量计的技术性能指标

招待标准:JB/T9248-1999

最高流速:15m/s

公称通径:DN3、6、10、15、20、25、32、40、50、65、80、100、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000

精确度:0.5%、0.2%

公称压力:4.0MPA(DN10-150)

          1.6MPA(DN200-600)

          1.0MPA(DN700-1200)

           0.6MPA(DN1400-2000)

           其它规格和标准可按用户要求.

材料:电极形式和材料

      电极形式和可分为标准型、刮刀型、可拆卸型、带接地电极。

      电极及接地电极材料有含钼不锈钢,哈氏合金B、哈氏合金C、钛、钽、铂一依合金、不锈钢涂覆碳化钨7种。

      法兰材料:碳钢

      接地环材料:不锈钢

      进门保护环材料:不锈钢、碳钢。

外壳防护:

     IP65:

     IP68:仅分离型氯丁橡胶和聚氨酯衬里的传感器,且不包括防爆结构。

防爆标准:

      DN15-DN600一体型防爆:md  II BT4

      DN15-DN1600分离型防爆,传感器和转换器安装在相应的危险区md  II BT4

      DN15-DN1600分离型防爆,传感器安装在相应的危险区,转换器安装在安全区:md  II BT4

连接电缆:分体式电磁流量计,传感器与转换器之间用信号电缆连接,电缆长度最长应小于100MM,本公司随表免费提供10M电缆,不足部分需订货。

转换器性能:

     供电电源:单相交流电85-265V,45-63HZ,功率小于20W;直流供电11-40VD·C

     转换器显示与编程操作:4个薄膜按键可设定选择全部参数,还可利用外接手操器或PC机(RS485、RS232)对转换器设定编程,高清晰度背光LCD显示,空管检测,自诊断功能。

数字通讯:RS485、RS232、MODBUS、REMOTE,具有防雷击保护。

输出信号:

电流输出:双向两路,全隔离0-10mA/4-20 mA;负载电阻:0-10 mA是0-1.5K欧姆,4-20mA时是0-750欧姆。

频率输出:正向和反向流量输出,输出频率上限可在1-5000 HZ范围内设定。带光电陋离的晶体管集电极双向输出。外接电源不大于35V,导通时集电极最大电流为250 mA。

脉冲输出:正向和反向流量输出,输出脉冲上限可达5000cp/s。脉冲当量为0.001L-1.0m3/cP.脉冲宽度自动设置为20ms或方波。带光电隔离的晶体管集电极开路输出。外接电源不大于35V,导通时集电极最大电流为mA。

流向指示输出:本流量计可测正反方向的流体流动流量。并可以判断出流体流动的方向。规定显示正向流量时输出+10V高电平,反向流体流动输出0V的低电平。

报警输出:两路带光电隔离的晶体管集电极开路报警输出。外接电源不大于35V,导通时集电极最大电流为250mA。报警状态:流体空管、励磁断线、流量超限。

阻尼时间:在0-100S间分档可选。
