产品摘要:

YDK322-IB电容式差压变送器,可对各种容器进行精密的液位和密度测量。通过管道法兰将变送器固定于容器上,适合于测量高温、高黏度易沉淀或强腐蚀介质。液位膜片组件有平面式和插入式;法兰口径规格:3英寸和4英寸;压力等级:150Ib和300Ib。根据测量介质的种类可选用316不锈钢、哈氏合金或钽膜片。


产品描述

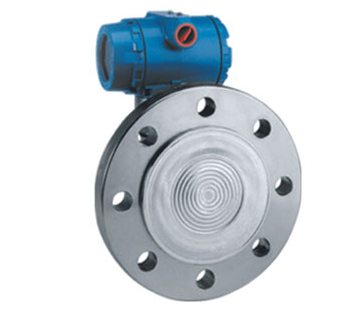

产品名称:电容式差压变送器

产品型号:YDK322-IB

产品用途:适合于测量高温、高黏度易沉淀或强腐蚀介质。

生产厂家:西安云仪仪器仪表有限公司

销售热线:029-88643194 88612256 (现货供应)

详情咨询:http://www.369yb.com/product-114.html

YDK322-IB电容式差压变送器,可对各种容器进行精密的液位和密度测量。通过管道法兰将变送器固定于容器上,适合于测量高温、高黏度易沉淀或强腐蚀介质。液位膜片组件有平面式和插入式;法兰口径规格:3英寸和4英寸;压力等级:150Ib和300Ib。根据测量介质的种类可选用316不锈钢、哈氏合金或钽膜片。



技术参数
输出:
  模拟量:二线制4~20mADC
  数字量:两线制4~20mADC并叠加符合HART协议的过程变量数字信号。
电源:供电电压12.5~45VDC
负载限制:回路最大负载电阻Rmax取决于供电电压。HART通讯要求负载电阻不低于250Ω  ,不高于600Ω
通讯距离:最大通讯距离为1.5Km,多站通讯最多可接15台智能变送器。
输出显示:四位制数字显示、五位LCD液晶显示、指针式。
防爆形式:
  本安型:ExiaII CT5
  隔爆型
零点迁移范围:零点可随意正迁移或负迁移,但不得使设定的测量范围上下限和量程超出极限值。
温度范围:环境温度:-40~85℃ (选用LCD指示表时为-20~70℃)
测量介质温度:-40~104℃
静压和单向超压范围:
  150Ib法兰:3.45Kpa(绝压)~1.89MPa(37℃)
  300Ib法兰:3.45Kpa(绝压)~4.9MPa(37℃)
相对湿度:5~98%RH
启动时间:5秒内启动
容量变化量:小于0.16cm3
阻尼调整:时间常熟0.20~25秒
故障报警:如传感器或电路出现故障,自动诊断功能将自动输出3.9或21.0mA组态保护。为了避免变送器的组态数据被随意改动,可通过软件或保护开关锁定存储的数据。



测量范围



性能指标
参考条件:零点为下限且未迁移,温度为25℃,大气压,24VDC电源,硅油,隔离膜片316不锈钢,数据整定范围与量程上下限值相同。
精度:所调量程的±0.1%所调量程不小于0.1URL.
所调量程的±[0.05+(0.005URL/量程)]%
所调量程不大于0.1URL,不小于0.025URL
所调量程的±[0.01+(0.006URL/量程)]%
所调量程不大于0.025URL,不小于0.01URL.
注:精度指示已包含线性、滞后和重复性的影响。
稳定性:±0.1%URL/年
温度效应:±(0.05%URL+0.15%量程+200Pa)/20℃
静压影响:零点误差为0.1URL/6.9MPa
振动影响:在任何轴向可经受频率达200Hz的振动,引起的误差为±0.05%URL
电源影响:小于所调量程的0.005%/V
负载影响:无负载影响
安装位置影响:大致250Pa零点迁移,可通过校准消除,无量程效应。
射频干扰影响:在频率30-1000MHz及最大场强10V/m的条件下,引起漂移为所调量程的±0.1%



尺寸

YDK322-IB电容式差压变送器YDK322-IB电容式差压变送器
