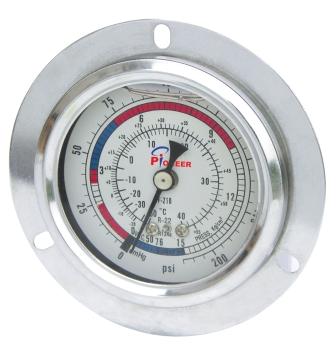

冷媒压力表（氟压表）
产品名称:
冷媒压力表（氟压表）型号:
mp515
产品摘要:
冷媒压力表,也称雪种表或氟利昂表是用于量测制冷系统或设备内部各种冷冻系统压力之测量，如空调设备、 冷库制冷系统,工业冷水机,冷煤填充设备,中央空调等.冷媒压力表和一般压力表的结构一样,但在工艺上的要求更为严格,在气密性要求上更加苛刻,故在焊接及测漏等环节上都采用特殊的焊药及检测方法,以确保制冷工质不泄漏.本公司生产的冷媒压力表通常用于量测22,134,12,407,407,410等冷媒介质。
- 产品描述
冷媒压力表,也称雪种表或氟利昂表是用于量测制冷系统或设备内部各种冷冻系统压力之测量，如空调设备、 冷库制冷系统,工业冷水机,冷煤填充设备,中央空调等.冷媒压力表和一般压力表的结构一样,但在工艺上的要求更为严格,在气密性要求上更加苛刻,故在焊接及测漏等环节上都采用特殊的焊药及检测方法,以确保制冷工质不泄漏.本公司生产的冷媒压力表通常用于量测22,134,12,407,407,410等冷媒介质。
表头外径
※50mm(2inch)
※63mm(2.5inch)安装形式
径向安装型
径向后(法兰)带边安装型
轴向安装型
轴向前(法兰)带边安装型
轴向支架安装型
轴向前(法兰)带边支架安装型压力量程
低压:
0~10Kg ,0~12Kg,0~15Kg
-1~0~ 10Kg ,-1~0~ 15Kg
高压:
0~35kg ,0~38kg ,0~40kg
-1~0~35 Kg,-1~0~40 Kg
(可按客户要求量程订制)
接头镙纹
50mm(2inch)：M14*1.5或G1/4或1/4PT 或7/16UNF
63mm(2.5inch)：M14*1.5或G1/4或1/4PT7/16UNF
外壳材质
塑壳,碳钢烤漆,铁壳喷塑,铁壳镀铬,铸铝
不锈钢1Cr18Ni9Ti,不锈钢SUS304
防护等级
IP64或按客户要求
指针材质
塑制 ※ 铝制
精度等级
表头在常温条件下:
50mm(2inch)：2.5%f.s.或1.6%f.s.
63mm(2.5inch)：2.5%f.s.或1.6%f.s.
敏感元件材质
弹簧管结构敏感元件材质 :
青铜,磷铜,不锈钢SUS304,SUS316,SUS316L
机芯材质
铜合金,不锈钢SUS316
安装环境
按仪表的量测介质,安装要求决定
接头材质
铜合金,不锈钢SUS316
刻度单位
kgf/cm2,Mpa,Bar,kpa,Psi,cmHg,
mmHg
(可按冷媒种类订制温度压力双显示或多显示表盘或按客户要求订制彩条色标表盘)
认可标准
GB1226-2000/ASME B40.1
刻度盘材质
铝制
随机附件
合格证,使用说明
罩圈材质
碳钢烤漆,铁壳镀铬,不锈钢1Cr18Ni9Ti(SUS304)
相对湿度
10%~80%(RH)
镜面材质
压克力,PC,玻璃,钢化玻璃,安全玻璃
填充介质
(仅弹簧管结构可选此项)
硅油(低粘度):一般用 -30~50℃
硅油(高粘度)：高温用 -20~60℃
甘油(丙三醇): -10~50℃
适用介质
冷媒介质,如:水,氟利昂等.
订购须知
1，请注明所需压力表的表头尺寸。
2，请注明所需压力表的量程范围。
3，请注明所需压力表的安装方向,方式。
4，请注明所需压力表的面板刻度单位。
5，请注明所需压力表的连接方式及接口规格。
6，请注明所需压力表量测介质类型,及特性.
7，请注明所需压力表的精度等级
1、普通冷媒压力表用于测量适合铜或铜合金量测的无振动或脉动影响的冷媒介质的静压正负压之压力.
2、耐震冷媒压力表用于测量对铜和铜合金无腐蚀性、无爆炸性且不结晶、不沉淀的气体或液体的压力。该产品最大的特点是能在剧烈震动的机床或设备中能够正常测压。抗震等级为V.H.4和V.H.5,适用于量测激烈震动之场所介质压力脉冲频繁，长时间处于工作状态的机械设备的压力.
3、不锈钢冷媒压力表适用于测量腐蚀性较强的适合不锈钢元件检测的介质和恶劣的外部腐蚀环境中无爆炸性且不结晶、不沉淀的气体或液体介质的正负压力，可用于激烈震动之场所或介质压力脉冲频繁的工作环境中,通用性好,应用广泛,使用寿命长。可代用不锈钢压力表和耐震压力表。
