活塞压力计检定规程标准

因为专业 所以卓越 | [在线咨询]
活塞压力计检定规程标准

JJG 59-2007 《活塞式压力计》 检定规程已于 2007 年 6月 14 日发布,并于 2008 年 11 月 1 日实施。由于此次规程改动较大,对活塞检定过程中各个技术指标的要求均有了不同程度的提高,造成原来的活塞式压力计有一部分已经不能满足新规程的要求,需要更换符合新规程要求的活塞式压力计。为了使大家能够在学习新规程的基础上,选用符合新规程要求的活塞式压力计,现将选用活塞压力计时应该注意的几个问题告诉大家,以便于选用时参考。
2 新规程的主要修订内容及活塞生产情况
2.1 新规程的主要修订内容
(1)新的检定规程是由《二、三等标准活塞式压力计》(JJG 59- 1990)、《一等标准活塞式压力计》(JJG 129- 1990)和《工作基准活塞式压力计(试行)》(JJG 727- 1991)3 个检定规程合并而来。
(2)新规程对活塞式压力计测量范围下限提出了要求和相应的技术考核指标,生产厂家在产品出厂时标明的测量范围下限必须符合新规程规定的技术指标和要求。
(3)新规程对活塞转动延续时间的指标和检定方法作了较大的改动,将负荷压力从过去的测量上限的一半降至测量范围下限,以保证在使用过程中,活塞式压力计在整个测量范围内都能保证良好的计量性能。
(4)新规程对原来使用药用蓖麻油作为工作介质的活塞式压力计,现在要求使用运动黏度较低的工作介质(癸二酸脂)。由于原来使用的活塞式压力计是按药用蓖麻油设计的,药用蓖麻油的运动黏度大,如果直接更换运动黏度小的工作介质,活塞和套筒之间间隙大,会造成活塞转动延续时间、下降速度、密封性等指标不合格。所以,这类活塞式压力计实际上只能淘汰,必须更换新型的活塞式压力计。
(5)新规程对专用砝码质量的不确定度提出了较高的要求,并对准确度等级高的活塞式压力计的专用砝码明确了材质要求。如 0.02 级及以上的活塞式压力计专用砝码应采用无磁金属材料(推荐使用不锈钢)。
 2.2 活塞式压力计的生产情况
当前国内生产活塞式压力计的公司、企业主要有:太原市太航压力科技有限公司、陕西创威科技有限公司、北京德朗科技有限公司、上海敏榆实业有限公司、天津技术监督局试验工厂(天津普润科技发展有限公司)等厂家。生产的活塞式压力计准确度等级包括 0.05 级、0.02 级、0.01 级以及 0.005级。主要产品为油介质活塞式压力计。部分厂家的生产工作介质为气、水或其他介质的活塞压力计。产品的量程范围从真空到 500 MPa。
3 活塞压力计选用时应注意的问题
3.1 量程的选择
根据自己需要的测量范围,尽量选择检定规程中规定的量程,这样在开展检定工作时便于选择相应量程的标准器进行量传。选购活塞时一定要注意,规程中规定小量程的活塞可以检定大量程的活塞,而大量程的活塞不能检定小量程的活塞。
3.2 工作介质
   活塞式压力计工作介质主要有 3 种,即气体(空气或氮气)、变压器油、癸二酸脂。检定规程 JJG 59- 2007 中只涉及到液体工作介质。目前,进口活塞压力计只有一种工作介质,国产活塞压力计有两种工作介质,选用时一定要本着标准活塞与被检活塞应选用同种工作介质的原则,否则你将无法进行检定工作。因为不同工作介质之间的量传会带来问题,如果将工作介质是变压器油的活塞放在工作介质是癸二酸脂的活塞校验台上,那么该活塞延续时间将变短,反过来将工作介质是癸二酸活塞放在介质是变压器油的校验台上,那么活塞的下降速度将变快。

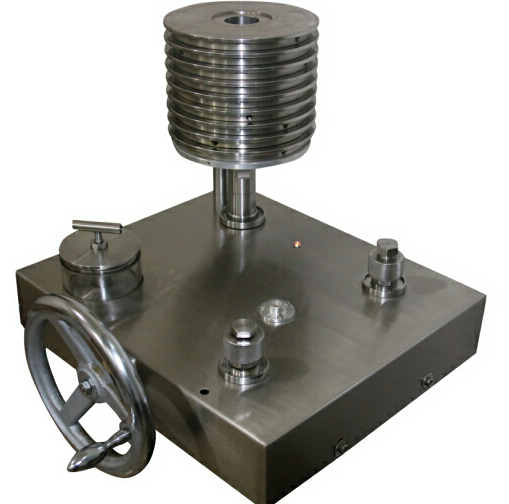

活塞
KY型宽量程活塞式压力计
我公司生产的0.005级和0.01级宽量程活塞式压力计(以下简称压力计),各项技术指标已达到国际先进水平。
特点:
· 可作工作基准(0.005级)和高精度测量之用。
· 由于压力计下限灵敏度很高,从而保证在下限时准确度也为:0.005级,±0.005%;0.01级,±0.01%。即具有"宽量程"优点。
· 活塞和活塞筒均用碳化钨材料制造,并经过特殊工艺研磨,不仅温度附加误差和形变误差小,并且活塞下降速度小,活塞自由转动延续时间长,使用寿命长等特点。
· 上限60,100,150MPa压力计,工作介质为癸二酸二(乙基已基)酯其粘度在20℃时为(20-25 mm2/S),使压力计的灵敏度大大提高。
· 0.005级压力计装有温度计,便于温度修正。
· 砝码通过挂篮直接加在活塞上,避免了滚珠轴承装置和滑动轴承装置带来的附加垂直力,同时砝码的重心在活塞底端面使压力计运转平稳,示值准确。
· 活塞上下行程为±1.5mm,用位移传感器和仪表显示,具有灵敏、醒目、准确等优点。
· 用180℃旋转阀门,作用力恒定,密封可靠,寿命长。
0.005级和0.01级每台压力计出厂时均分别附有中国计量研究院和上海计量测试技术研究院的检定证书。
订购指南
型号 名称
测量范围
(MPa)
准确度
±0.005% ±0.01% ±0.02% ±0.05%
KY0.6 一等标准宽量程活塞式压力计 0.04-0.6 59000 49500 39800 23900
KY6 0.1-6 58300 49000 39000 23000
KY60 1-60 58300 49000 39000 23000
KY100 2-100 58300 49000 39000 23000
1-100 63600 51000 42000 23900
KY150 2-150 91000 79900 72000
1、工作介质上限60MPa及以上为癸二酸二(乙基已基)酯;
2、欢迎订购以水和酒精混合液为介质的压力计;
3、欢迎订购高于150MPa,如250MPa、300MPa或上限更高的压力计。
编号 品名 规格 单价(元)
143554 压力校验器 测压范围: -0.09-1MPa。
特点:可造压调压。工作介质为空气。密封可靠用力轻便。
用途:可与双活塞压力计配套使用也可作其他压力仪器(表)气源及调压用。

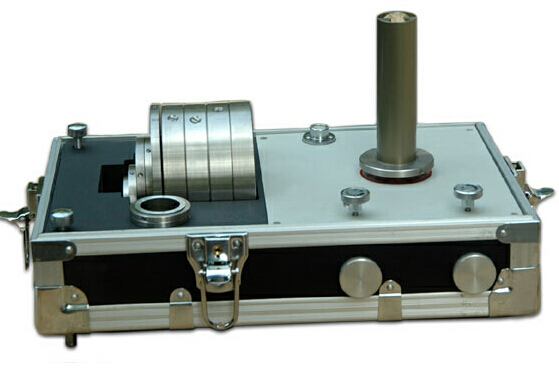

活塞
类型 活塞压力计 测量范围 40----------60000(kPa)  精度等级 0.02%
最大工作压力 100(MPa)  适用范围 检定数字压力计、精密压力计
两用型活塞式压力计式在活塞式压力计的基础上开发研制而成的,主要用在校验精密压力表,普通压力表等计量校验行业,经过上百位计量工作者的使用,得到了很好的评价,加压轻便,使用方便,建标校验的不二选择
给各位需要采购活塞式压力计朋友的一封信:
活塞式压力计做为压力基准仪器,是计量校验中不可缺少的仪器之一,做为计量工作者都知道活塞式压力计砝码重、加压累……。所以很多时候在精度要求不高的情况下都选用压力表校验器进行校验,这样就少了来回搬砝码的过程。两用型活塞式压力计充分考虑到计量中的这一问题,同时可以当做压力表校验器来使用(目前国内很多活塞式压力计没有接头处的截止阀使用起来只能做活塞使用,要做压力表校验器使用那就要来回加压很麻烦),但比压力表校验器却有更多的优点,一是活塞加压部分现在是硬性接触,不需要皮碗,加压部截面积小,加压轻便。
校验仪器没有最好的,只有最适用使用的,假如你需校验大量的普通表那选择这种活塞吧,工作效率高,性价比也不错。www.lyibiao.com  www.369yb.com
