精密压力表主要用来校验一般压力表使用，或作为高精度测量之用，了解精密压力表的尺寸对精密压力表的安装和使用有很大帮助。
本尺寸图是按精密压力表的不同安装结构型式分别进行的图样尺寸标注，如：基型尺寸、轴向嵌装式尺寸、径向凸装式尺寸、径向嵌装式尺寸，共提供4组相应的尺寸图。这些尺寸图，除适用于各种安装结构型式的精密压力表以外，还适用于各种安装结构型式的精密真空表和精密压力真空表
|

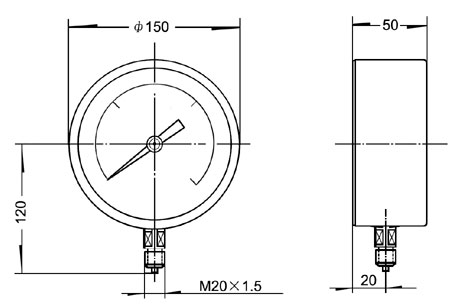

基型精密压力表[直接安装式 |
 |
|

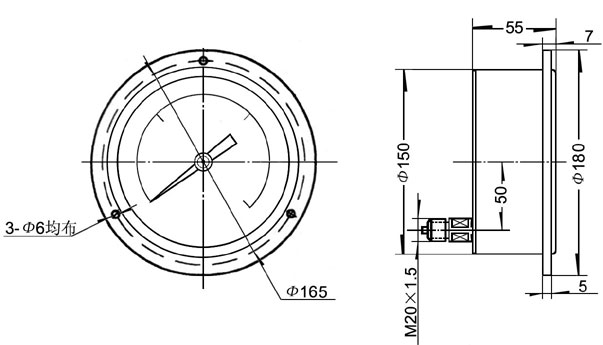

轴向前带边精密压力表[轴向嵌装式] |
 |
|

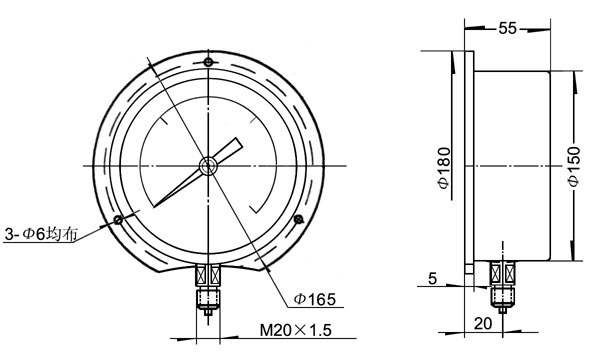

径向后带边精密压力表[径向凸装式] |
 |
|

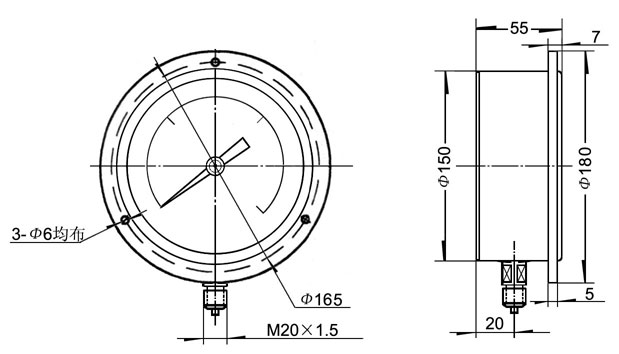

径向前带边精密压力表[径向嵌装式] |
 |
