压力表螺纹接口主要安装尺寸
2011-04-07 15:13:56


压力表的螺纹接口表盘大小有关,压力表螺纹接口在日常工程设计及选用压力表时经常用到,为了方便广大工程技术人员能快速准确地选用压力表,下面把常用压力表的螺纹接口尺寸整理如下,供大家参考。

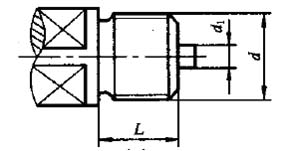

压力表接头尺寸



外壳公称直径D
mm
接头尺寸(mm)
d
L
d 1
40
M10×1
10
4
60
M14×1.5
14
5
100
M20×1.5
20
6
150
200
250
注:当对仪表接头螺纹有特殊要求时,用户与厂商协商解决
